电阻式触摸屏的基本结构和驱动原理
录入：edatop.com 点击：
四线电阻式触摸屏

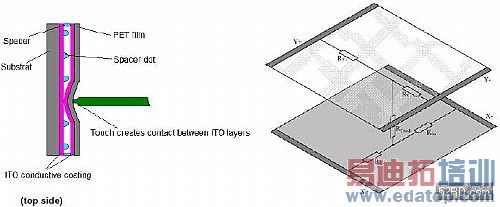

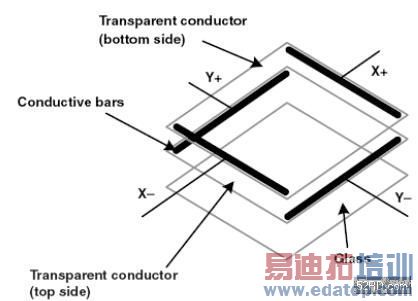

四线电阻式触摸屏的结构如上图，在玻璃或丙烯酸基板上覆盖有两层透平，均匀导电的ITO层，分别做为X电极和Y电极，它们之间由均匀排列的透明格点分开绝缘。其中下层的ITO与玻璃基板附着，上层的ITO附着在PET薄膜上。X电极和Y电极的正负端由“导电条”（图中黑色条形部分）分别从两端引出，且X电极和Y电极导电条的位置相互垂直。引出端X-，X+，Y-，Y+一共四条线，这就是四线电阻式触摸屏名称的由来。当有物体接触触摸屏表面并施以一定的压力时，上层的ITO导电层发生形变与下层ITO发生接触，该结构可以等效为相应的电路，如下图
计算触点的X,Y坐标分为如下两步：

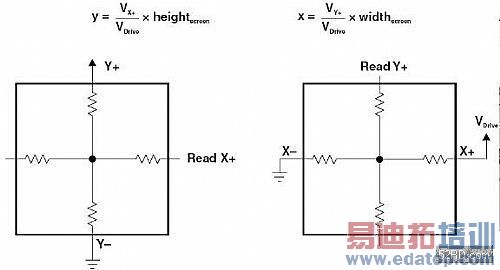

1.计算Y坐标，在Y+电极施加驱动电压Vdrive，Y-电极接地，X+做为引出端测量得到接触点的电压，由于ITO层均匀导电，触点电压与Vdrive电压之比等于触点Y坐标与屏高度之比。
2.计算X坐标，在X+电极施加驱动电压Vdrive，X-电极接地，Y+做为引出端测量得到接触点的电压，由于ITO层均匀导电，触点电压与Vdrive电压之比等于触点X坐标与屏宽度之比。
测得的电压通常由ADC转化为数字信号，再进行简单处理就可以做为坐标判断触点的实际位置。
四线电阻式触摸屏除了可以得到触点的X/Y坐标，还可以测得触点的压力，这是因为toplayer施压后，上下层ITO发生接触，在触点上实际是有电阻存在的，如下图的Rtouch。压力越大，接触越充分，电阻越小，通过测量这个电阻的大小可以量化压力大小。
......
五线电阻式触摸屏
针对四线电阻式触摸屏的缺点，五线电阻式触摸屏采用的结构是，将X,Y电极都做在附着在玻璃基板上的ITO层，而上层的ITO只作为活动电极。底层ITO的X,Y电极从四个角引出UL,UR,LL,LR，加上上层的活动电极，这样一共五条线。五线电阻式触摸屏的优点是玻璃基板比较牢固不易形变，而且可以使附着在上面的ITO充分氧化玻璃材质不会吸水，并且它与ITO的膨胀系数很接近，产生的形变不会导致ITO损坏。而上层的ITO只用来作为引出端电极，没有电流流过，因此不必要求均匀导电性，即使因为形变发生破损，也不会使电阻屏产生“漂移”。
