【从iPhone 5看苹果的独胜战略】A6处理器：利用手工设计的CPU实现“双倍性能”

    “自己研发能够左右产品附加值的核心部分”——苹果的这一思想还体现在了iPhone 5配备的新型应用处理器“A6”中。

    “可能是想成为能以‘电路专家’的身份向半导体厂商下订单的客户”——关于苹果在2008年和2010年分别收购美国半导体设计企业P.A.semi以及Intrinsity的理由，《日经电子》曾做出这样的推测。

    但苹果的目的远不止如此。《日经电子》在各方人员的协助下详细分析了A6处理器，发现了苹果公司倾注巨大心血设计CPU内核的痕迹。可以说，苹果如今已经成为一家真正的半导体设计企业。

    从45nm改为32nm

    A6与以往的iPhone处理器一样，以应用处理器和DRAM两个封装重叠在一起的PoP（package on package）构造安装在主板上。340个管脚的DRAM封装中收纳了2块标有尔必达存储器制造标记的4Gbit LPDDR2内存。主内存容量为1GB，比iPhone 4的“A4”和iPhone 4S的“A5”增加了一倍。

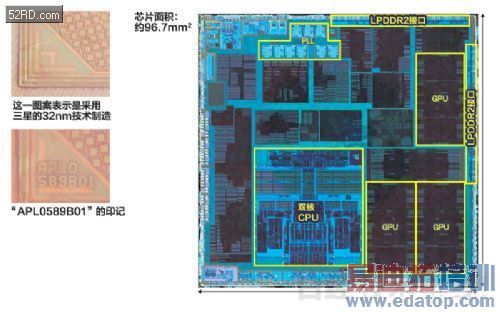

    A6的芯片封装在采用6层布线转接板的1224管脚的封装中。芯片面积约为96.7mm2（实测值，以下相同），比A5缩小了约21％（图1）。从芯片四角的标记等来看，估计是三星电子采用32nm工艺技术制造的。与采用三星45nm工艺技术制造的A5相比，实现了微细化注1）。

   【 注1）苹果公司并不是首次采用32nm工艺技术。据《日经电子》调查，该公司从2012年春季就开始在“Apple TV”等产品上配备A5的32nm版。通过为此次的A6以及第四代iPad配备的“A6X”采用32nm工艺技术，估计苹果的处理器完成了从45nm工艺向32nm工艺的过渡。】

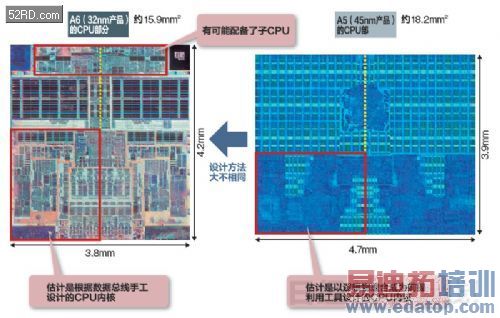

    仔细观察从封装中取出的A6芯片发现，A5和A6的CPU内核设计截然不同。A5的CPU内核中除SRAM块以外看不到其他明确的形状。而A6的CPU内核中可以看到排列有序的运算器（图2），“很显然是根据数据总线手工设计的”（协助分析的人士）。A5及以前的处理器都是以工具合成为前提设计的。

    CPU部分的电路规模增大

    下面就来看一下这款CPU内核的真面目吧。工作频率和指令集可以通过基准测试工具“GeekBench 2”获知。在iPhone 5上运行GeekBench 2后可知，A6集成了两个支持ARMv7命令的最大约1.3GHz的CPU内核。上一代的A5集成了两个最大800MHz（iPhone 4S，iPad 2为1GHz）的“Cortex-A9”内核。二级缓存容量方面，A5和A6均为1MB，没有变化。

    比较A5和A6的芯片发现，CPU部分的电路规模扩大了。A5包括二级缓存在内的CPU部分的面积为，45nm版约18.2mm2，32nm版约10.4mm2。而A6扩大到了约15.9mm2。估计是为了提高最大工作频率和单位频率的性能，所以扩大了CPU内核本身的电路规模。

    从以上分析中可以了解到，苹果并没有将ARM公司授权的内核直接安装到产品中，而是在ARM公司的架构授权下自主开发了与ARM指令集兼容的CPU内核。对于A6，苹果介绍称，“与A5相比拥有2倍的CPU性能和2倍的图形性能”。估计是通过以1.3GHz驱动ARM公司新一代 “Cortex-A15”级内核的自主CPU，实现了以往2倍的性能注2）。

   【 注2）ARM公司的CPU内核每1MHz的性能如下：Cortex-A9为2.5 Dhrystone MIPS/MHz，Cortex-A15为3.5 Dhrystone MIPS/MHz。】

    毫不吝惜手工作业化带来的负担

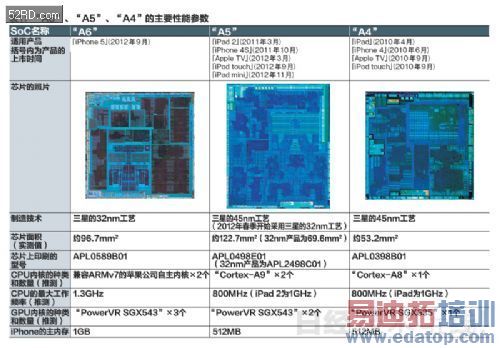

    某半导体技术人员指出，“A6采用的基于数据总线的手工设计与以工具合成为前提的设计相比，需要约10倍的工作量”。可能在苹果看来，即使要承担这么大的负担，但为了实现可提高产品魅力的低耗电和高性能，也必须亲自进行CPU设计。苹果公司还有一个优势，那就是通过在iPhone、iPad和iPod touch等多款产品中采用相同的处理器，可以摊薄自行设计增加的开发成本（表1）。

    从A6芯片看来，苹果有可能在CPU部分嵌入了自主机构。比如，有看起来像是双核子CPU的电路。ARM公司发布了可以在电力效率高的“Cortex-A7”和峰值性能高的Cortex-A15之间切换使用的“big.LITTLE”技术。虽然构成不一定与该技术相同，但估计A6在低电力工作时的处理和实时性高的处理等是通过子CPU来执行的。

（《日经电子》）
