内建WUSB通信功能单晶片PRoC微处理器特性

录入:edatop.com     点击:

本文要介绍内建各种无线通信功能(包含USB在内)的PSoC(Programmable System on a Chip)的PRoC(Programmable Radio on a Chip)微处理IC;由于PRoC内建所有无线通信必要的功能,因此外置元件只需要13MHz石英振荡器、数个晶片电感与电容器,以及利用电路基板图案技术制成的天线即可。

本文介绍的PRoC微处理IC- CYWUSB6953(以下简称为PRoC IC),最大通信传输速度高达62.5kps,几乎与COM埠相同水准,最大通信传输距离为50m左右,具备「WirelessUSB」通信功能,却不需要类似USB等烦琐的协议(protocol)与支援PnP等功能。有关「WirelessUSB」相关处理,只需要呼叫(call)API即可。由于API本身非常简易,所以可以轻易获得与COM埠相同水准。

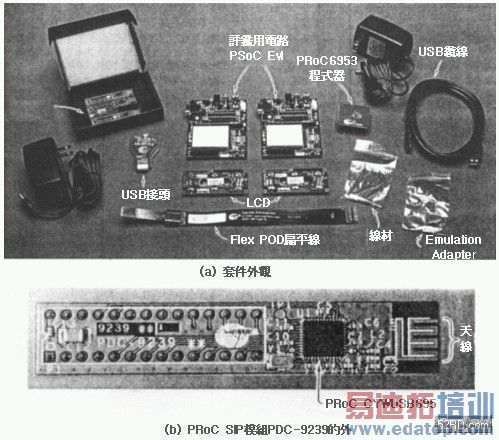

照片1 PRoC套件CY3653 PRoC的实际外观



PRoC的内部结构
PRoC IC若与PSoC IC比较,虽然前者已经省略数字方块(block),而且功能上无拟似乱数(PRS)功能,不过却拥有计时计数(timer counter)、PWM(可以附加dead band)、IrDA、I2C、UART、CRC,以及硬件I2C等其它功能。至于模拟PSoC IC方块则被大幅简化。虽然PSoC IC具备无线通信功能,不过机器之间却不需要连接线,设置在大地强度(ground level)相异的场所时,机器与物体之间不需要绝缘电路,也不需要无线LAN之类的协议,只要有M8C等8位元CPU就能够进行控制。

在PRoC IC与pair只要使用USB内建的PSoC(CY8C24794),可以用USB轻易与PC连接,透过USB使用无线电就能够与各PRoC埠(port)。由于USB stick存储器容量非常充裕,因此还可以当作USB无线adapter使用。

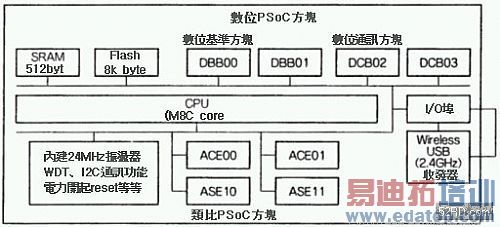

图1 PRoC CYWUSB6953的内部方块图


模组、功能数量模拟PSoC方块4个(2个×2Column)
CY8C27443有12个模拟输出脚架无,CY8C27443有4个输出模拟CT方块(Type E)只有比较(comparator)功能
(无增幅器功能)模拟SC方块(Type E)只有积分(integrator)功能
(无增幅与模拟计算功能)数字PSoC方块4个ROM容量8K byteRAM容量512byteCPU方块最高12MHz


表1 PRoC CYWUSB6953 IC主要规格


PRoC IC内建的WirelessUSB采用频谱扩散方式,传统无线通信方式对噪音(noise)与混信非常脆弱,如果提高传输速度会占用频域,必需设法避免相互通信机器彼此占用的频域不会重叠。

传统无线通信方式的频率分布,亦即频谱会对应传输速度集中在狭窄范围内,如图2所示由于它是集中利用特定频率与周边频率,因此在该范围内很容易造成妨碍与混信等通信品质问题。相较之下频谱扩散方式的信号波频谱比传统方式宽广,扩散在宽广频域的信号,只要透过收信端进行的逆扩散操作,能够復回变成元信号。

如图3所示它是使分散于宽广范围的信号,再度整合集中复回,变成元信号波形的作业。虽然频谱扩散有各种方式,不过最终必需使扩散方式与逆扩散方式一致,否则就无法收信,这意味着频谱扩散方式具备极高的防窃特性。

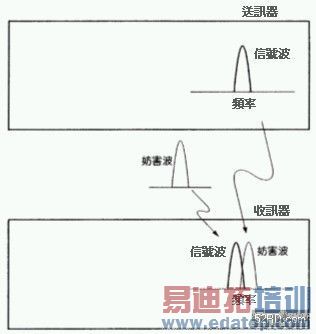

图2 传统无线通信时妨碍波的影响




图3 频谱扩散时妨碍波的影响


此外,频谱扩散方式还能够抑制妨碍波的影响。此处以数列作说明,虽然数列与实际使用频谱扩散有些差异,不过却可以忠实描绘资料扩散,以及资料扩散之中又浮现资料等现象。如图4所示,首先从-10一直到+10的范围,撷取100个乱数(相当于任意噪音)的平均值,此时如果乱数的数量非常大的话,理论上平均值会变成0。为了说明上的方便,此处还假设数值的和也是0,如果将此比喻成频率频谱,并将它视为表示各特定频率的强度,例如100个数列分别是2.400GHz、2.401GHz、2.402GHz ---2.409GHz的值。

假设某频率正处于遭受强大妨碍波的状态,因此在乱数之中的1处插入极大值,例如0的部位置换成50,理论上合计结果应该是50,然而平均值却只有0.5,接着将信号载入100个乱数列,此时数列的所有值如果全部加上5的话,数列的平均值会变成5,如此一来就可以从噪讯变动中取出信号。如果将50加入上述100个数列内,平均值会变成(99×5+50)÷100=5.45,表示影响会变得非常轻微,不容易遭受直接妨害。

如果在该数列的数字与数字之间插入其它乱数列,例如数字与数字之间插入4个彼此无关的乱数值,该数列整体的平均值变化却只有资料变化数值的1/5,换言之此时已经不易作噪音与妨害波的区隔。 如果在对方与本身有撷取最初资料,而且知道跳过下4个取第5个的规则(rule)时,理论上就可以获得平均值的变化。




图4 使用数列作说明的频谱扩散动作原理


根据上述的图表与数列范例可知,如果采取频谱扩散方法,即使在特定频率发生强混信或是妨害,可以透过逆扩散的运作减轻影响。由于被扩散的信号利用逆扩散形成集结,其结果造成S/N大幅提高。利用逆扩散可以使频率增幅,该比率称为处理(Process )Gain,处理Gain可以使传统通信方式被妨碍波与噪音覆盖的信号浮现,使得受信变成可能。

频谱扩散方法主要有二种方式,分别是以以极短的时间间隔使频率依序移动的FHSS(Frequency Hopping Spread Spectrum)方式;以及将拟似乱数乘上送讯资料,让频率领域扩散的DSSS(Direct Sequence Spread Spectrum)方式,WirelessUSB採用后者DSSS方式。DSSS方式会将比送讯资料频域更宽广的资料列(扩散码)乘上送讯资料,经过试算后使信号频域扩张,最后再乘上变调送出,例如在「WirelessUSB」使用元送讯信号的32倍或是64倍的资料列。

上述扩散码的1位元份称为筹码(chip),扩散码的速度称为筹码率(chip rate)。扩散码与乘法的操作等于是使扩散码变调,例如将扩散码置换成正弦波时,只要利用信号波形,就能够改变振幅与位相(信号如果变成负的话,位相也会跟着颠倒反过来)。虽然「WirelessUSB」属于数字资料传输技术,处理的资料为2进位,此处如果单纯以’1’与’2’乘算时,其中一方若变成0,不论是否与它方有无关连都会变成0,进而造成资料消失。此处分别以’1’与’-1’表示’0’与’1’进行乘算,其结果如下:

根据上述试算结果显示,它与输入资料以及XOR演算(相当于以加法或是减法取出一位数的操作)结果几乎完全一致。如果仔细观察频谱扩散的动作原理图,可以发现扩散变调部位刚好变成乘法符号或是加法符号。原则上扩散码必需尽量均质使用宽广领域,同时还要避免机器使用的码(code)重复或是相近系列,基于这些限制因此使用拟似乱数。由于它是利用乱数,亦即类似噪音之类的东西,因此以拟似乱数制成的扩散码又称为PN码(Pseudo random Noise)。

WirelessUSB的规格
PRoC内建的「WirelessUSB」採用2.4~2.483GHz ISB频宽的无线通讯方式。如上所述WirelessUSB使用DSSS(直接扩散方式)的频谱扩散技术,它的通讯距离高达 ,最大资料传输速度可以选择62.5kps(32chip/bit时),或是15.7kps(64chip/bit时)两种。虽然15.7kps的转送速度比较慢,不过chip数增加相对的gain也会变大,因此在条件恶劣的环境下更容易进行通信。 WirelessUSB若与Wireless USB Promoter Group提倡的资料传输速度为的480Mps Wireless USB(WUSB)比较,显然WirelessUSB最大资料传输速度不如WUSB,主要原因是WUSB的诉求,是使既有USB2.0目标机器达成通信无线化。

虽然WirelessUSB同样使用USB名称,不过对资料传输距离的重视度远大于资料传输速度,WirelessUSB可以视为RS-232C、RS-485,等传统有线serial通信无线化的产物,换言之Wireless USB主要诉求是操作简易性,等于是无线化的汎用(universal)serial bus。 传统USB的WUSB采取1部主机(host)连接所有USB机器的polling方式,相较之下WirelessUSB则与LAN非常类似,所有机器都是相同立场,周边机器之间不需透过主机PC也能够进行通信,对PC以外的分散系统而言,WirelessUSB更具使用上的方便性。

图5是PRoC SIP模组的电路图,图的右侧呈台阶状是本电路的收发讯天线;List 1是WirelessUSB的通信程式范例,该程式主要是针对图5的两片电路基板设计,例如按下其中一方的开关时,另外一片电路基板的LED则跟着发生变化。在液晶面板显示计数数量动作,则是由样式程式(sample program)「C_Example_Radio_Tutorial」负责处理LED与液晶显示面板,接着再透过WirelessUSB切割通信部份。
「Button_pressed()」主要功能是检测按键开关是否从OFF变成ON,如果按键开关被押下,就以「WirelessUSBLS_1_SendData()」传输0x55。在此同时若以「WirelessUSBLS_1_bReadData()」接收0x55时,就会增加(Increment)开关押下的计数(counter)。
或许读者对此简易动作过程感到惊讶,尤其是复数片电路基板,只需要叫出资料送收讯的API,就可以利用距离数十公尺以外的PRoC同志,以无线方式轻易转送资料。如果以「SetChannel()」或是「SetPnCode()」切换与对方的通信频道(channel)或是扩散码,就可以轻易改变对方进行通信。

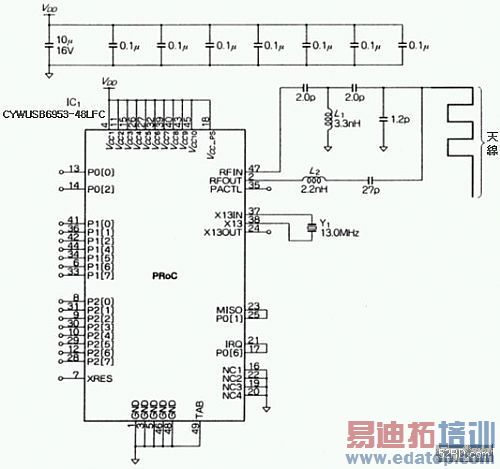

图5 PRoC SIP模组的电路图

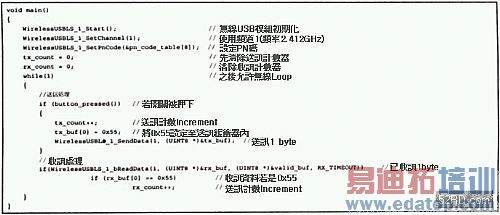

List 1 WirelessUSB的通信程式范例


由于WirelessUSB使用无线电波传输资料,因此设计上必需防止即使有复数机器,相互不会产生混讯等问题。如上所述WirelessUSB利用频谱扩散技术,频道(频率)与扩散码(PN码)一致时才能够与对方通信,上述的程式清单初期化部份的描述如下:

它是决定频道与PN码的地方,亦即WirelessUSBLS _1_SetChannel(1);主动功能是设定频道。在WirelessUSB从2.402GHz(频道0)一直到2.480GHz(频道77),每隔1MHz共有78个频道,即使是相同扩散码也可以维持79对(pair)的通信路径,至于78个频道之中何者如何使用,理论上可以自由决定,反过来说相异频道则无法进行通信。在自由决定,反过来说相异频道则无法进行通信。在[SetChannel()]之后的

[WirelessUSBLS_1_SetPnCode(&pn_table[8];]

决定8byte的PN码。在source code备有64byte的PN码,因此以:pn_code_table[8];

2次元配列指定&pn_code_table[1][0]xx比较妥当



资料通信程式程式的制作

在Sample:
.P1[1]将P1[1]当作switch(以ON与Vcc连接)输入P1[1]

.将P1[7:4]当作LED输出(以"H"点灯:P1[4]为LSBON与Vcc连接)

.当作LED连接

.大约1秒周期传送资料,至于资料分别如下:

.switch若是OFF,就会增加(Incremeng),若是ON就会decrement

.收讯端如果收讯资料,会将下位4位元显示在led

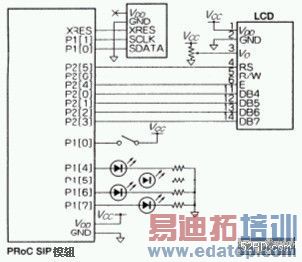

图6是确认通信资料用sample电路图。在CY3653PRoC开发套件(development  kit),设有LCD连接导线,如照片2所示它相当于面包板(bread board )程度的导线,所以使用上非常容易。




图书 确认通信资料用电路sample

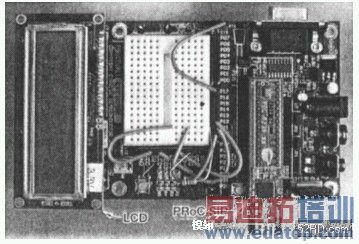

照片2 PSoC  Eval  1的实际外观



结语
目前[WirelessUSB]已经广泛应用在例如无线滑鼠、控制器、抬头型显示器(Head up Display)、虚拟印表机(virtual print)电视游乐控制器(video game controller)等领域。由于[WirelessUSB]应用频谱(spectrum)扩散变调技术,即使复数机器相互通信也不会产生混信现象,因此复数PRoC机器在相同场所,也不会有混信等困扰。
