高度集成的SD/MMC电平转换器减少外围元件
录入：edatop.com 点击：
德州仪器(TI)的高集成度的微型安全数字(SD)/多媒体卡(MMC)电平转换器，允许工程师不仅能够桥接两个完全不同的电压节点，同时还能一如既往地保持数字转换的兼容性。该转换器的自动方向电路系统使客户无需对处理器上的通用输入/输出(GPIO)进行编程即可实现方向控制，从而能显著简化电路板的设计，进而减少所需引脚数。采用2毫米×1.6毫米晶圆级封装(WCSP)的TXS0206具有高集成度这一优异特性，不仅可精减超过10个外部分立组件，而且还可降低手机、移动手持终端、数码相机以及便携式导航设备等消费类电子产品的整体系统成本
TXS0206的特性如下：时钟频率高达52MHz；数据速率高达60Mbps；支持1.2V、1.5V、1.8V、2.5V以及3.3V电源电压；内置IEC61000-4-2ESD保护功能；数据线路EMI滤波器电路；集成符合SD标准的上拉电阻器。

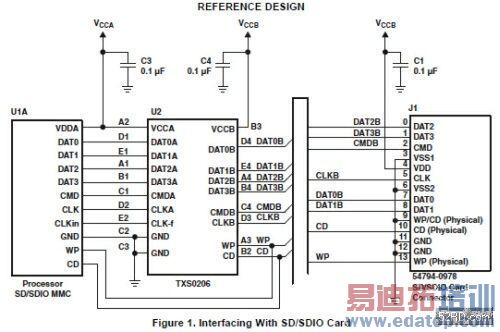

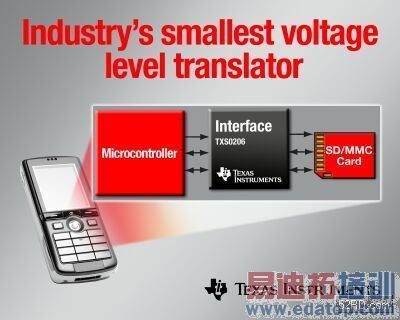

下面分别给出了TXS0206的应用框图以及与SD和MMC的接口电路。
采用20凸块WCSP封装(20-bumpWCSPpackage)的TXS0206现已开始供货。其它系列产品将于2009年上半年供货，其中包括可为SD/MMC存储卡供电的集成型1.8V或.9VCMOSLDO稳压器。
