设计一款带iPod转接座和录像功能的PMP(一)

录入：edatop.com 点击：

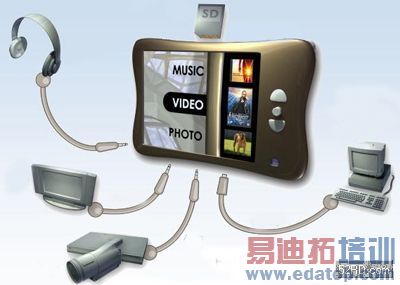

便携式媒体播放器(PMP)作为新一类的产品为用户带来了崭新的娱乐体验。这种重要技术承诺将在广泛的便携式消费类电子产品中找到应用空间。

在1月举行的2006年消费电子展(CES)上，Advanced Technology Office(ATO)推出了其iSee 360i播放器。该产品使消费者能直接在大多数最新几代的苹果电脑公司iPods上录制视频内容，并在高质量的LCD屏幕或电视上观看。是月晚些时候，iSee 360i在Macworld上赢得“展会最佳产品(Best of Show)”荣誉。

作为苹果iPod的一个外设-——iPod通过转接座(dock)连到iSee 360的背面——ATO公司的PMP由嵌入到卓然公司参考设计内的Zmedia技术推动。除了PMP，卓然预计Zmedia未来将应用到家庭和汽车主/从产品中——用于录像和观看——以及将于今年晚些时候开始上市的大量其它便携式消费类设备。

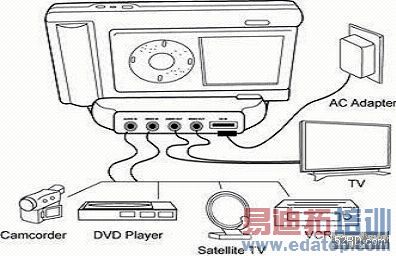

图2：Zmedia参考设计

Zmedia参考设计融合了以往消费电子产品开发的技术。例如，CPU、直接LCD驱动器，及相片处理和录像功能，都取自卓然面向数字相机开发的COACH处理器。与此类似，参考设计内使用的MPEG-4编解码器取自针对DVD录像机和播放机开发的系统级芯片(SoC)。

未来采用Zmedia平台的消费电子产品将能够引入针对数字电视(DTV) SoC产品开发的卓然高清晰度多媒体互连(HDMI)技术。

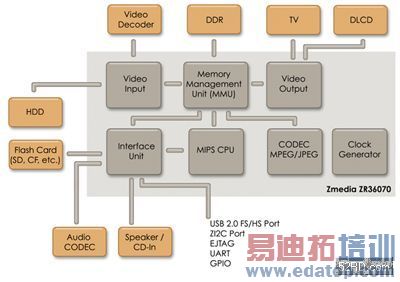

图3：Zmedia原理框图

除了在 iSee 360i的高质量3.6英寸LCD屏幕(观看屏幕比iPod大90%)上观看视频之外，Zmedia还使PMP用户能够在任何电视上通过一个模拟输出连接头播放视频。iSee 360i较高分辨率的观看质量非常适合用电视来观看输出。这是一项重大改进，因为大多数人无法长久地在较低分辨率的iPod上观看视频。

录制更高视频分辨率的内容

尽管iSee 360i的屏幕分辨率只有320×240，外设内的Zmedia以VGA(680×480)格式录制并储存视频，而且还能够将输出通过视频输出(Video Out)连接头以全680×480传送至电视。这种输出明显优于iPod的视频，后者的视觉分辨率(320×240)仅相当于其四分之一。

采用对接站(docking station)，Zmedia使iSee 360i能从DVD播放机、卫星电视、摄像机、录像机或其它消费电子设备的模拟输出将视频录制到iPod。
