8位元微控制器在SoC的应用

录入：edatop.com 点击：

过去15年来，许多人都曾预测8位元微控制器即将退出舞台，然而这却是电子产业失误最大的预测之一；事实上，虽然16和32位元产品已极为常见，8位元微控制器的需求仍继续成长，总值约达到今日100亿美元全球微控制器市场的一半。推动8位元市场快速发展及成长的动力主要来自于8位元产品效能的大幅提升，特别是以8051系列为基础的产品，其它原因还包括晶片内建功能的加强以及不断缩小的封装体积。今天，这类元件已能提供高达100 MIPS的产出，这是8位元微控制器在短短几年前还无法想像的事情。然而重要的不仅是原始运算效能，真实世界是个类比世界，因此系统也需要类比和混合讯号功能，而且最好内建于晶片中。与外在世界的通讯也是问题，核心处理效能需要与其相称的通讯能力，使它能够很有效的联络系统其它组件，这样才能将强大效能化为实际优点。

8051如何跟上今日的效能需求

最早的8051是由英特尔在1980年推出，它让每一个指令的执行跨越12个时脉週期，使得硬体资源的需求减至最少。10年后，Dallas Semiconductor (今天的Maxim) 利用新设计来改善这套架构，它移除了冗余的匯流排动作，让典型指令只需要4个时脉週期；他们还推出可直接取代8051的相容微控制器，可将既有系统的效能立刻提高三倍。

Silicon Laboratories的8位元微控制器系列採用了新的专属设计来实作8051指令集架构，它能提供最大的指令产出，同时维持完整的目的码 (object code) 相容能力，以发展出採用「硬体连接」(hard wired) 实作方式的C8051F中央处理器，而不是原来採用微码 (micro-coded) 的设计。新设计会将指令集映射到两级式基本处理管线，以便提高产出，同时维持8位元的程式记忆体宽度。这种方法带来了一系列新元件，它们能在1或2个时脉週期内执行绝大多数的指令，效能超过原始8051设计的20至25倍。有了这样的效能，工程师只要利用成本更低的8位元产品，就能支援原本需要较昂贵的16或32位元微控制器才能执行的应用。

微控制器现能整合那些功能而不会牺牲其效能？

在几乎所有的电子系统中，工程师都想将最多功能整合至最小空间，这种做法有许多广为人知的优点，包括零件数目降低、库存组件减少、制造成本下降、以及可能带来的更高效能与可靠性。因此，针对特定应用评估所选择的微控制器时，重要的是从解决方案总成本的角度来考虑这些优点，而不仅是单颗零件的价格。

近几年来，随着价格不断下滑，晶片内建快闪记忆体已变得日益流行；除了对于价格最敏感的高产量型应用之外，其它应用现都认为值得付出少许的代价，来换取超越「可程式一次」(one-time-programmable) 元件的更大弹性。

线上除错 (In-system debug) 也是所想要的功能，由于它们能免除原先所需的昂贵仿真器，新元件的应用成本将会下降，设计人员也能更自由的为特定应用选择最合适的元件。虽然32位元的微控制器和数位讯号处理器已广泛提供线上除错功能，但是在Silicon Laboratories推出C8051F元件系列之前，8位元产品却极少提供线上除错功能。

精准振盪器、类比数位转换器和数位类比转换器是系统最常需要的类比零件，温度量测功能、电压参考和比较器也很常用；在数位週边方面，外部通讯最常使用的标准包括UART以及SPI、I2C、USB和CAN界面，另外还会加入功能包括计时器和可程式计数器阵列。

相较于採用离散零件的解决方案，把类比数位转换器和数位类比转换器整合至微控制器常会导致效能下降，特别是类比功能的线性特性和讯号杂波比；即便如此，仍有些新元件的效能已不输给使用最佳零件的解决方案或内建16位元、1 MSPS类比数位转换器的其它产品。

如前所述，8位元微控制器现已能提供高达100 MIPS的峰值产出，图1就是这类元件的功能线路图，它是由Silicon Laboratories所提供的C8051F120，内建128 kbytes快闪记忆体、8.25 kbytes RAM、12位元类比数位转换器、12位元数位类比转换器以及各种数位週边，包括UART、SPI匯流排、I2C匯流排、计时器模组和外部记忆体界面。这颗元件专门支援运算量庞大、又需要高效能类比数位转换器及数位类比转换器的混合讯号嵌入式应用，它还提供线上除错功能。

　

图1：类比及数位功能的整合让8位元微控制器得以提供接近系统单晶片的功能

典型应用：高速电池充电器

考虑过现有产品后，我们将介绍一项应用，其中的混合讯号微控制器就能提供我们在锂离子电池高速充电电路中所讨论的优点。

电池必须能迅速、安全而有效的进行充电，最佳充电方式通常包含三个阶段：低电流调节阶段，用来将早期的自我恢復 (early self healing) 减至最少，同时避免充电过程太早结束；定电流充电阶段，用来提供大部份电力；以及定电压阶段／充电结束  通常也是时间最长的阶段。充电过程中，部份电能会转变为热量，当电池达到满电力后，所有送给它的能量都会变成热量，这可能造成危险和伤害，因此必须监视电池温度以避免损害。

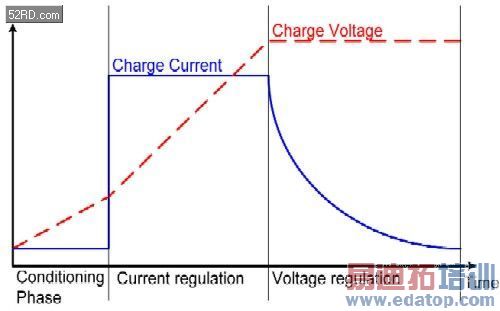

要判断电池是否已充满电力，绝大多数的锂离子充电器会将电池电压保持固定，然后监测最小的电流值，图2即为充电曲线，它是利用降压转换器实作所得到的最有效曲线，这个降压转换器是一种交换式稳压器，它会使用电感或是变压器做为储能装置，然后以个别封包的形式把能量从输入端送到输出端。回授迴路则会透过电晶体来调节能量传送，以便在电路的负载范围内维持定电压或定电流。
　

图2：锂离子电池的充电曲线

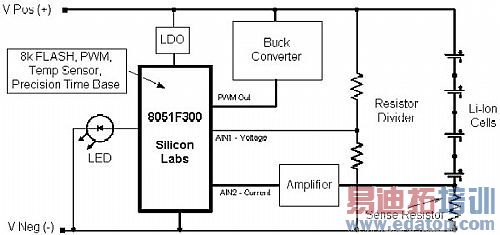

利用8位元微控制器C8051F300和它内建的类比数位转换器、快闪记忆体、脉冲宽度调变器、温度感测器以及精准时钟电路，即可设计出适当的充电电路。图3所示即为这类充电器的方块图，晶片内建高速类比数位转换器提供准确的充电电压监测功能，用来避免过度充电，并提供最大的充电有效性和电池寿命。晶片内建比较器和PWM则为高速降压转换器的实作提供必要功能，使它们只需要一颗很小的外接电感。晶片内建温度感测器提供稳定的驱动电压，可用来判断电池温度；若有必要，它也能使用外接的电阻性温度感测元件。最后，这颗微控制器还提供组态配置及程式设定功能，这使它能支援不同类型的电池，协助客户减少零件库存，加快新产品上市时间。

　
