USB可变电源的制作

录入：edatop.com 点击：

硬件规格
‧输出功率
USB Bus可以提供±5V与最大500mA的电流，大约是5V×0.5A=2.5W的电力。本USB测试用可变电源供应器无负载时，电路内部流动的电流大约是130mA，也就是说负载时电路会消费5V×0.13=0.65W的电力，如此一来USB Bus提供的电力只剩下2.5W-0.65=1.85W可以使用，相当于DC-DC变频器(Converter)或是PWM控制电路效率100%时的值。然而实际上PWM控制电路的效率只有55%左右，亦即只有1.85×0.55≒1W的电力可供应用，例如10V，100mA正负同时使用时相当于±10V，50mA最大值，如果超过最大电力的话，必需利用可復原保险丝(Resettable fuse)切断电源。

‧透过USB控制可变电压电路
图1是USB可变电源整体结构，由图可知USB并联转换(Parallel Switching)IC使用FT245BM，由于USB介面必需转换成与PC并联埠一样，因此将FT245BM的并联Bus连接至微处理器。USB的端子的＋5V Bus电力(power)在升压电路为±13.5V，利用微处理器PIC16F873的PWM埠的Bus切换，再透过电容与电感进行平整处理，最后输出正、负电压。输出电压进入微处理器的A-D埠，控制PWM的duty成为来自host的指示值，接着利用电流检测电路，再依照正、负各负载电流取出电压，当作A-D转换将电路电流值传送到host。
　

图1 USB可程式电源整体结构
　

为了使DC-DC变频器获得1次电压，本可变电源供应器选用低单价、取得容易的切换比较IC(Switching Regulator)MC34063，该IC可以从USB Bus电力产生±13.5V的正、负电源。表1是切换比较器IC MC34063的主要规格。
　

表1 切换比较器IC MC34063的主要规格
　

‧步进(step-up)变频电路

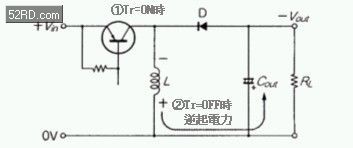

图2是MC34063构成的步进型(step-up)升压型变频器动作原理，如图所示T_r开启(ON)期间电感会储存能量，一旦关闭(OFF)该能量立刻成为逆起电力，并在V_in累加流至电容C_out与负载R_L，因此输出电压一直都比输入电压高，T_r开启期间D成为OFF，负载电流会从C_out提供储存的电流。
　

图2 升压型变频器的动作原理
　

‧电压反相变步进型频器电路的设计
负端的1次电压利用图3电压反相切换比较制作，T_r开启(ON)期间t_on电感L会储存能量，T_r一旦关闭(OFF)该能量立刻被传送到输出滤波电容器C_out与负载R_L，由于输出只会撷取电感L的能量，因此不需作类似图2的V_in直列插入设计也可以作降压与升压动作。输出电压V_OUT可用下式表示:

t_on: T_r的开启(ON)时间
t_off: T_r的关闭(OFF)时间

电压反相变步进型频器电路的动作原理，与图2升压型变频器完全相同，表2是DC-DC变频单元的主要设计规格。
　

图3 电压反相变频器的动作原理
　

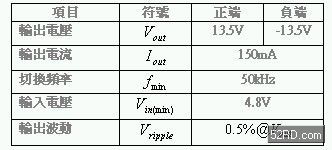

表2 DC-DC变频单元的主要设计规格
　

‧PWM控制电路的动作特性

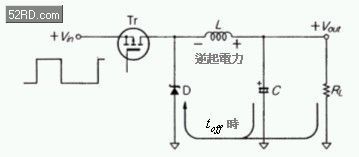

设计可以在0V附近进行控制的切换比较器相当困难，因此动作上先利用上述DC-DC变频产生最大电压，再用PWM切换取出预期的电压。事实上只有降压型切换比较器能够达成上述要求，图4是PWM控制电路的动作原理。

图中的T_r可以开、闭(ON/OFF)输入电压+V_in，提供duty可变矩形波给LC滤波器，该滤波器会将矩形波平均化，在负载R_L产生DC输出电压。输出电压以下式表示:

t_on: T_r的开启(ON)时间
t_off: T_r的关闭(OFF)时间

如此一来以PWM切换时，即使低电压也不会像串联(serial)比较器消费无意义的电力。
　

图4 PWM控制电路的动作原理
　

‧PWM控制与回馈的整合

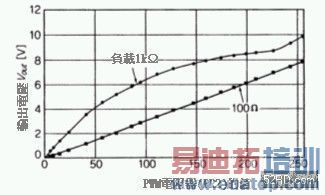

根据式(2)可知，理论上只需利用PWM的duty比就能够决定输出电压，然而实际上轻负载时，受到PWM平整用电容维持峰值(peak hold)的影响，输出电压对PWM的duty就无法呈线性(图5)。

如图5所示负载阻抗1kΩ时，0V附近的输出电压急遽站立，电压升高时则呈曲线状(curve)，负载阻抗100Ω时几乎呈直线状，主要原因是高负载时储存在L的电流，在t_off期间成为连续模式不会变成0所致，换言之负载造成输出电压改变，不可能形成定电压电源。

此处为获得线性特性，因此设置可以监控输出电压，同时变更PWM duty的回馈(feedback)电路。虽然负载连接100Ω的话可以获得线性特性，不过10V/100mA却会耗尽可使用的所有电力，笔者认为这种对策并非上策。
　

图5 PWM duty对输出电压的特性(无回馈)
　

电路设计

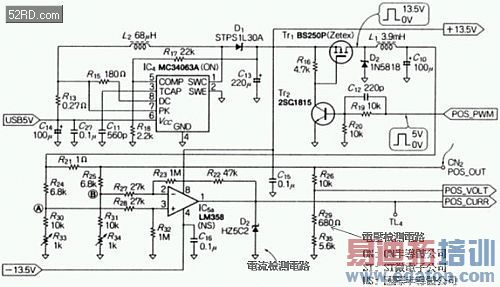

图6是本USB测试用可变电源供应器正电源端的电路；图7是负电源端的电路；图8是微处理器与USB介面周边电路。

微处理器的PWM输出是正电压，因此正电源的PWM控制相当容易，不过负电源端为微处理器的正脉冲，必需以0~16V的电压控制MOSFET的闸道(gate)，同时设置利用T_r6控制的强度漂移(level shift)电路。

a.电流检测电路的设计
如图6所示电流检测电阻R₂₁与输出电流i(A)呈比例，R₂₁(1Ω)的两端产生V=ix1=i(V)的电压，该电压若直接连接至OP增幅器的差动输入时，外观上看似正常，不过V_in会在0~13V之间变化，其结果不是与OP增幅器的同相输入范围相同就是超越该范围，因此必需降低DC强度。

Ⓐ点的电压:
V_inx(10.5÷17.3)=0.6V_in

Ⓑ点的电压:
(V_in-i)x(10.5÷17.3)=0.6(V_in-i)

Ⓐ－Ⓑ点之间的电压:
0.6V_in-0.6(V_in-i)=0.6i(A)

此处基于程式制作上的考量，设定OP增幅器的gain，藉此使A-D变频器的整体特性(full scale)成为256mA。

本电路受到R₂₄，R₂₅，R₃₀，R₃₁特性分佈的影响，即使i=0A，Ⓐ－Ⓑ点之间仍旧会产生电位差，必需透过R₃₃或是R₃₄的调整消除该电位差。

此外输出电压超过0~+5V范围时，D₃会进行电压限制同时保护连接的微处理器。R₃₃，R₃₄无调整时，某些情况IC_5a的输出会变成很大的负电压，此时输出端子会因D₃成为短路状态，其结果造成OP增幅器的电源端子有大电流流动。虽然负端的电流检测电路的电流流动方向变成逆向，不过动作原理与调整方法却完全相同。
　

图6 正电源端的电路
　

图7 负电源端的电路
　

图8 微处理器与USB介面周边电路
　

b.电压检测电路的设计
本电路可以将的最大电压，转换成A-D变频器+5V的输入最大电压，因此理论上只要分割正端的阻抗即可，然而实际上负端必需以OP增幅器进行反相转换才可。图7的D8可以使输出电压限制在0~5V范围内。

c.USB串联转换IC FT245BM的使用方法
此处假设FT245BM使用COM埠，驱动器使用USB驱动器，因此要求两条假想的COM埠驱动器，接着介绍FT245BM的使用方法。

▶资料送到主机的方法

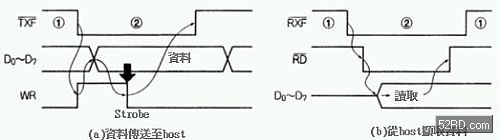

有关将资料从周边机器传送到PC主机(host) 的方法，它是在TXE信号变成L强度期间，将位元大小(bit size)资料写入模组内部，具体方法如图9(a)所示。
　

图9 FT245BM与host PC的资料转送
　

动作上首先监视TXE信号，一旦变成资料可以写入FIFO状态时，TXE信号变成L强度，亦即在①的状态资料无法写入FIFO，必需进入②的状态才能够进行资料写入。此处将WR信号变成H强度，进行D₀~D₇写入作业并输出资料，接着将WR信号变成L强度，使D₀~D₇的资料写入FIFO。

▶从主机取出资料的方法
监视RXF信号可以掌握是否从主机取出资料，如图9(b)所示RXF信号变成H强度时，①即使读取资料Bus也无任何意义。

RXF信号变成L强度时，表示1位元以上的资料进入FIFO，此时必需将RD变成L强度，如此一来FIFO的初始资料会输入到D₀~D₇，之后使RD回復到H强度，RXF则变成H强度开始进行FIFO的下一个资料的撷取作业。

当一切准备妥当时RXF再度变成L强度，利用与上述相同方式读取资料。

d.微处理器的选择与介面电路电路
为了使A-D转换维持4通道(channel)，PWM维持2通道，串联埠维持8位元，因此有关FT245BM控制，根据泛用埠4条的条件进行选择，最后决定使用取得容易而且相关工具(tool)可以免费使用的PIC16F873微处理器。

PIC16F873具有DIP 28根脚架(pin)，动作频率为20MHz_max，快闪IC具有8K文字容量，RAM容量为368位元，两系统时计(timer)等特征。

虽然A-D变频器与PWM拥有最大10位元的解析度，不过基于程式制作上的考量只使用8位元。微处理器的电源电压使用+5V，不过它还兼任A-D变频器的基准电压，因此USB的+5V电压精度明显不足，必需从+16V透过并联比较器(serial regulator)制作稳定化的+5V电压。

e.其它相关电路电路
图8的EEPROM(IC₃)主要是收容产品ID、序号、产品说明(description)等文字列。IC₁使用FT245AM的场合，只需变更图8右上方表格的定数即可。LED会随着从主机的各存取动作点灯。微处理器IC₂採用具备可以支援firmware而且可以支援更新的IC固定基座(socket)。IC₁~IC₂的Bus Line应该具备支援高阻抗的pull-up特性，不过微处理器本身拥有pull-up功能，因此不需连接任何其它元件(device)。

虽然Polyswitch(F₁)的保持电流为250mA，検索(trip)规格为500mA，不过实际上大约400mA就会切断。如果是RXE030的话，保持电流为300mA，検索(trip)规格为600mA，500mA才会切断，要求电流容量提高到极限时，不妨改用RXE030的Polyswitch。

f.调整方法
▶电流检测电路的归零调整
具体方法是在无负载状态下，将输出电压设定成±12V~±13V，并调整R₃₃或是R₃₄其中一个，使POS_CURR(IC₅的第1脚架)变成0V±20mV，无法调整时请改调其它VR，接着调整R₆₃或是R₆₄使，NEG_CURR( 的第7脚架)变成0V±20mV。

▶电流检测电路的Gain调整
首先将1Ω分别连接到±负载并输出±10V，接着调整R₂₂，R₅₁使显示变成10mA，如果将OP增幅器的drift列入考虑，电流检测精度大约是±10%左右，因此该部位使用47~51kΩ固定电阻。

微处理机端的控制
‧PC主机与介面的规格

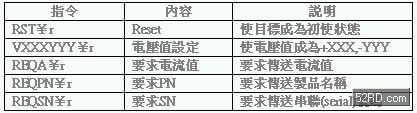

微处理机端的控制透过FIFO，从PC主机以串联资料形式取得指令，依佌使board动作。表3是USB可变电源基板的控制指令，所有指令全部都是从PC主机传送到目标侧(target side)，所谓目标初始状态(reset)是指输出电压±0V，等待从PC主机传送指令的状态而言。
对REQA￥r(要求电流值)则以「ACKA1230067￥r」方式回应，由于是+123mA, －67mA，因此分别设定成4位数。

此外有关VXXXYYYY￥r(设定电压值)，例如V120020￥r时设定成+12.0V, －2.0V，以XX.X形式分别设定成3位数。虽然PN与SN使用商品化版本，不过此处对PN的要求回覆「ACKPNUSBPWR01￥r」，对PN的要求则回覆「ACKSN000000000￥r」。
　

表3 USB可变电源基板的控制指令(￥r为Carriage Return)
　

‧与FT245BM的通信软件制作

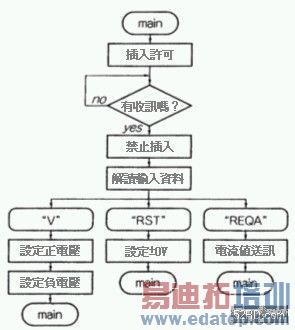

与FT245BM之间的介面、电压值设定、电流值取得等等，是以主程序(main routine)的无限回路(loop)进行连续(Sequential)处理，图10是主程序的流程图。
　

图10 主程序的流程图
　

‧PWM控制软件的制作
PWM控制利用时计(timer)0的插入程序执行，图11是PWM控制程序的流程图。PWM周期T_PWM依据下列公式决定:

T_PWM=(PR₂+1)x4T_OSCxTMR₂=(255+1)x4x(1x10^-7)x1
=102.4x10^-6(秒)→102.4μs

PR₂: 决定PWM周期的电阻值
TPR₂: 时计2的电阻值

时计0的插入周期:

4T_OSCx256x(pre-scaler分周比)
=4x(1/10MHz)x2x256
2.048x10-4(秒)→201μs

亦即时计0的插入周期与输出电压drift、波动(ripple)有互动关系，如果缩短时计0的插入周期，插入间隔会变短drift减少，周期变长时波动则减少。
　

图11 PWM控制程序的流程图
　

‧综合特性

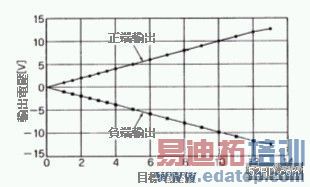

图12是USB可变电源的输出特性，由图可知1~12V范围的消费电力微小误差几乎完全相同低于±2%，不过±13V时的消费电力误差却高达±5%。

至于输出电流随着输出电力改变，负载电流并非直接在线圈内部流动，而是储存在电容器的电荷流出产生负载电压，因此输出电流类似下列所示，电压越低可以取得越大的输出电流:

13V=140A，12V=152A，11=165A----

依此推算最大电流大约300A。

输出端子短路时(例如正电压与GND，负电压与GND，正电压与负电压等等)都是1次端电源，亦即±13.5V电源的电流限制电路动作，由于输出电压在0V 附近，所以还不致于造成电路烧毁或是引发Polyswitch (F₁)动作。
　

图12 USB可变电源的输出特性
　

Windows的应用
Windows的应用使用UsbPowMon(USB power monitor)的EXE档与Visual C++project程式。由于USB介面使用FT245BM，因此首先进行元件驱动器的安装(Install)，接着利用USB连接器将硬件与PC连接，再从EXE director点选UsbPowMon.exe，开始Windows的应用(图13)。
利用PC控制由FT245BM构成的USB机器时，必需进行假想COM埠驱动器的安装，驱动程式下载网路资料为「http://www.ftdichip.com/Drivers/VCP.htm」，最后再配合PC的OS下载驱动程式解开档案(Archive)直接复制即可。
　

图13 USB功率监视器启动时的画面
　

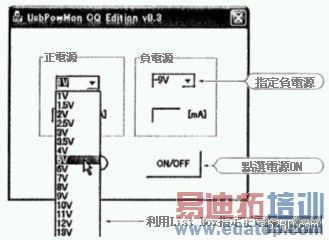

Windows的应用站立时电源呈OFF状态，必需依照图14的指示操作一览栏位(List Box)决定正、负端的电压值，再点选ON/OFF栏位(Box)开启电源，此时图15的「假想LED」变成红色，硬体的LED则开始点灭。

此外本应用软体每隔300ms会自动检测硬件的电流值，显示在编辑(edit)栏位，该值以10tap移动平均滤波器进行平整化。
　

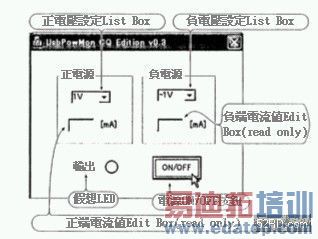

图14 设定电压值点选ON/OFF
　

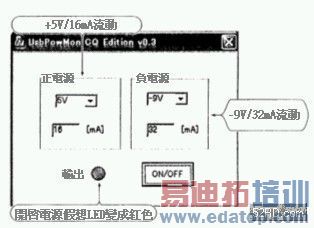

图15 假想LED点灯显示电流值
　

接着介绍Windows应用的UsbPowMon(USB power monitor)作业流程。

‧主程序的流程
图16是Windows应用的主程序的流程图。本USB可变电源使用假想COM埠，因此主机启动后必需打开COM埠。

元件驱动器安装后将硬件连接至USB，该硬件会自动分配到COM埠，不过此时COM埠的号码为任意号码，会分配到哪一个号码取决于PC与PC的设定，一般而言主机会依序从COM0一直COM99逐一查询。

如果COM1埠开启成功，立即进入下一个步骤，此时COM1会被连接到某个目标，并将REQPN指令传送到该目标要求产品名称，目标接受该指令会在以内，回覆ACKPNUSBPWRV01(表示产品名称为USB电源版本1)形成约定，如果经过没有获得回覆时，该目标成为「不是USB可变电源」，此时会回到流程的初始打开下一个COM埠；如果目标回覆ACKPNUSBPWRV01，表示它是USB可变电源，立即进入下一个步骤，传送RST(reset)指令进入永久回路(loop)，接着等待使用者或是时序的插入，若收到RST指令目标立即成为初始状态，正、负电压则变成OFF(高阻抗)状态。
　

图16 主程序的流程图
　

‧使用者插入(变更电压)的流程
所谓使用者插入是指使用者操作应用功能引发的插入。接着介绍电源ON/OFF以及变更电压的插入操作。

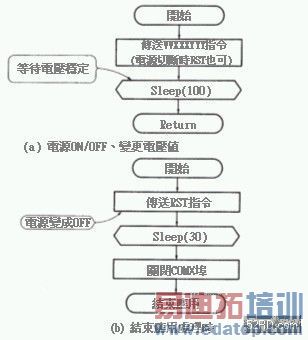

图17是使用者插入的流程，当主程式进入永久loop时，假设使用者点选ON/OFF按钮，不执行时(default)电压值正端为+1V，负端为-1V，此时主机会将V010010的指令传送到目标，目标解读该指令使正电压成为+1V，负电压成为-1V。

如果使用者变更正电压一览栏位，使电压成为3.5V时，主机会将V035010的指令传送到目标，目标则正电压设成3.5V，负电压维持-1V。关闭电源时主机则将V000000或是RST的指令传送到目标。

‧使用者插入(结束应用作业)的流程
另外一个使用者插入是「结束应用作业」，具体方法使用者点选应用画面右上方X符号，依此结束应用作业。图17(b)是使用者插入的流程。

此时主机会传送RST指令，同时使目标变成初始状态(电源关闭)，COM埠关闭后结束应用作业。
　

图17 使用者插入的流程
　

‧时序插入流程

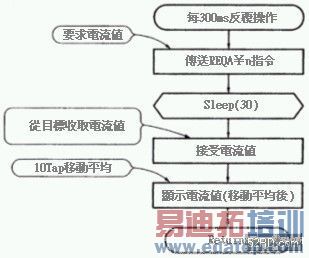

图18是时计插入流程。基本上Windows应用接受目标的电流值会显示在编辑栏位，上述动作使用时序插入就能够自动定期执行。

Windows应用每隔300ms会将REQA(要求电流值)指令传送到目标，目标收到该指令30ms以内回覆电流值，例如ACKA01230067时Windows应用解读成显示正端电流值为123mA，负端电流值为67mA，不过此处请读者注意该电流值并不太正确，而且目标内的OP增幅器会撷取噪讯，将微细变动传送到主机，因此在Windows应用取10tap移动平均值藉此降低变动。
　
