用于W-CDMA (UMTS)具有增益步进的 LNA
录入：edatop.com 点击：
MAX2645 SiGe低噪声放大器(LNA)具有25dB增益步进、关断模式和可调的IP3功能。LNA优化用于UMTS频段(2110MHz-2170MHz)的WCDMA应用。MAX2645具有19.5dB增益、1.9dB的噪声系数以及在高增益模式中+2.5dBm的IIP3。典型工作电压+3.3V，电流在高增益模式中为低的8.9mA，而在低增益模式中为2.7mA，在关断模式中电流典型值为0.1μA。
表1概括了工作在2.14GH 上的MAX2645性能。图1则给出了在2.14GHz 优化MAX2645性能的原理图。图2到图6给出了从2.1GHz到2.2GHz在高增益模式和低增益模式中LNA的性能。调谐电容为通用的Murata 0402 GRP1555C(GRM36)系列，而调谐电感为Murata 0402贴片电感的LQP10A系列。欲获得详细信息，请查询MAX2645 SiGe LNA数据手册和评估板手册。
表1. 在2.14GHz上MAX2645 SiGe LNA性能
注: VCC = +3.3V, RBIAS = 20kΩ
图1. 优化工作在2.14GHz的MAX2645 SiGe LNA电路原理图

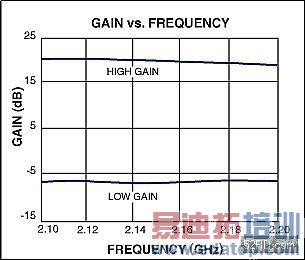

图2. MAX2645 增益频率特性图
图3. MAX2645噪声系数频率特性图

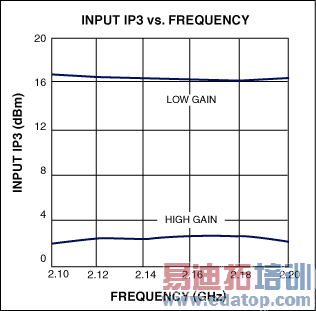

图4. MAX2645输入IP3频率特性图

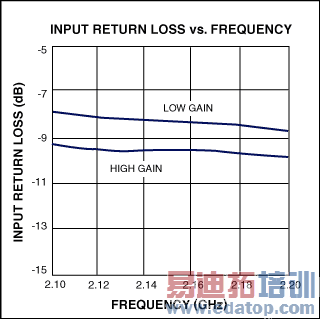

图5. MAX2645输入回波损耗频率特性图

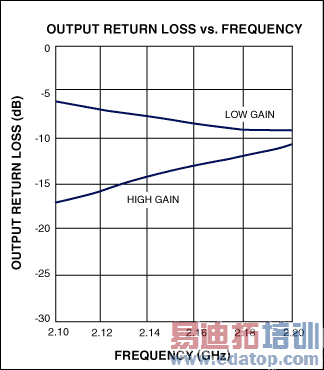

图6. MAX2645输出回波损耗频率特性图
MAX2645:数据资料-- 完整的数据资料 (PDF, 304k, English only) -- 免费样品
