“双曲面玻璃+金属中框”- --手机结构天线设计方案

录入:edatop.com    点击:

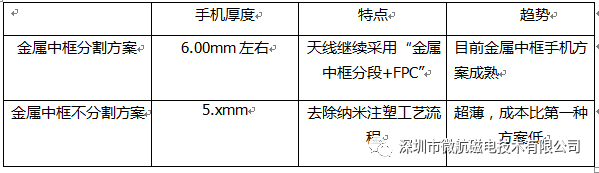

一、双玻金属手机有两种结构,对应两种天线方案



下面介绍中框不分割的手机天线方案

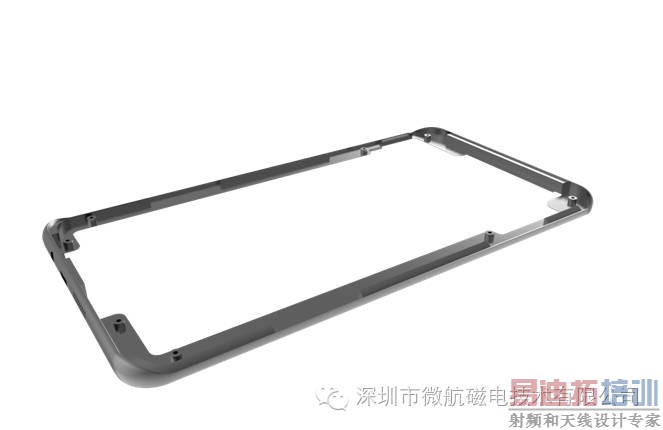

   1. 手机结构

双玻超薄,这种结构图示如下图:



     2.  特点


a.双玻璃手机上下盖采用高强度的不锈钢材料,中框大量挖空金属,目的是减薄一层金属厚度。

b.  框架是一个整体,由于是玻璃面板和后盖,天线可以直接做在玻璃或者支架上,金属框不需要被“分割”,只需要在金属框架上车削出需要的结构即可,省掉了纳米注塑环节,成本降低。

c.中框整体“接地”



3.天线制造工艺及材料

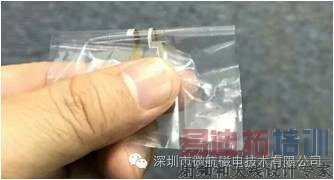

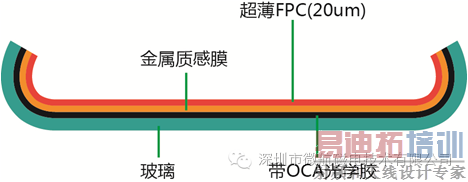

       (1)超薄FPC电路薄膜作为设计载体

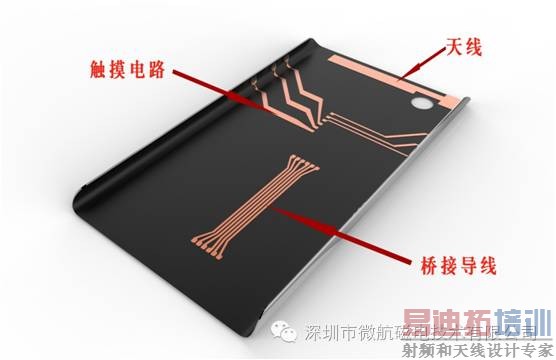

当使用的玻璃是透明的情况下,天线就不适合直接做在玻璃上,制造商往往会给玻璃内侧做一层不透明装饰,这种情况就比较适合在装饰膜上覆盖上一层天线薄膜,也可布上其他电路。将超薄FPC贴在PET膜上。




     我们将这种薄膜称为”超薄FPC”贴膜天线

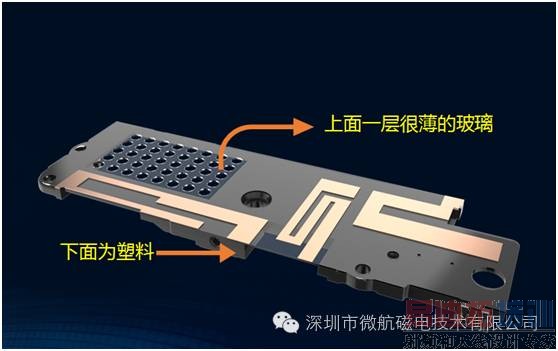

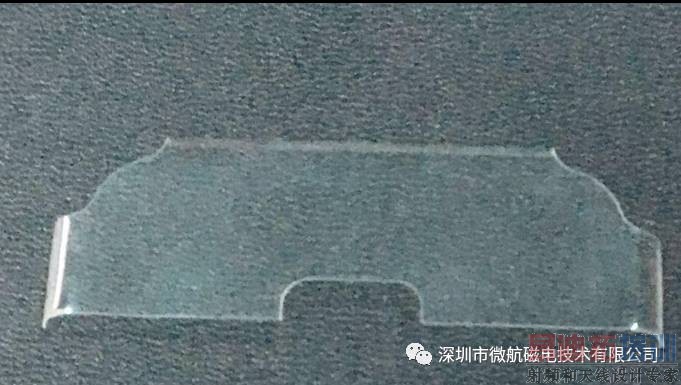

(2)  天线的设计载体(超薄玻璃支架)



a、   传统“塑料”支架的演变,材质厚度0.2mm,由原先的0.7mm减薄了0.5mm,且能3D成型。

b、   玻璃支架可以和其他手机组件一起生产组装,即可以为其他组件提高强度,又可以减少其他组件使用塑料的厚度。

c、   以肖特公司0.07mm厚度玻璃为,   其介电系数7.7(相比塑胶高一  倍)   非常适合用于超薄(5.xmm)厚度手机中。



结构:玻璃片+塑料框,代替纯塑料壳,减薄了支架厚度

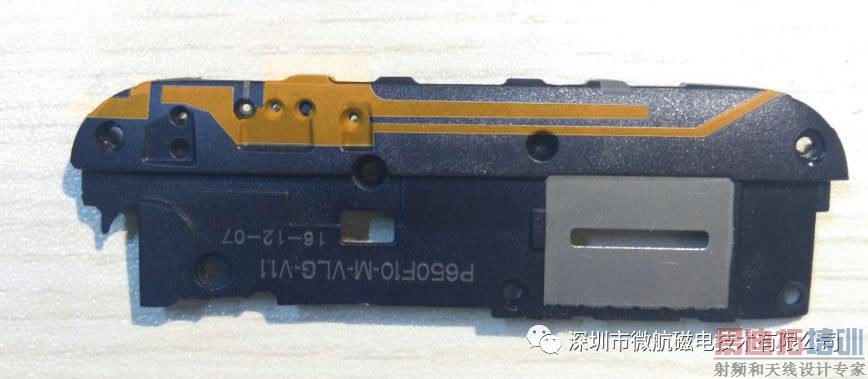

(3) 天线载体是纯塑胶+金属载体







深圳市微航磁电技术有限公司提供以上三种载体的制造服务,欢迎各手机天线设计公司咨询。更多信息,请咨询微信z7779888.




1方双玻金属手机有两种结构,对应两种天线方案双玻金属手机种天线方案金属手机有两种结构,对应两种
