武林秘籍：4G手机天线解决方案之分段调频,让天线更smart,从被动走向主动

近日，与行内专业人士，台湾天线厂家太盟科技（Cirocomm Technology Corp.）技术总监周信辉(Ryan Chou)先生喝茶交流，谈到4G天线给一些智能手机的厂商带来了不少的困惑。我告诉他当前4G智能手机所遇到的挑战，主要困难是频段多、面板大（前玻璃）、后盖硬（后金属）、尺寸小、干扰烦等几个特别突出的问题。这些问题让做4G手机的朋友们在进行天线设计时很是头痛。

帅气的Ryan淡淡一笑，轻松的说：“这有何难，我们已又有一些解决方案。”随即，在笔者诧异的眼神中他拿出笔记本电脑，展示了他的一种已经成功的案例。

他介绍说，太盟遵循“化繁为简”的思路和方式，开发了一种能调整到目标工作频段的天线系统。这种调谐式天线（Tunable antenna）可被称为“智能天线”或“自适应天线”。其基本原理是，将瞬时工作频率限制为一个或两个感兴趣的窄带频段，以满足特定地区的协议要求。这样，对宽带工作的要求就降低了，允许天线被装进更为紧凑的空间，同时又不牺牲辐射效率。

接下来，他用一组图给我进行了简单的演示：

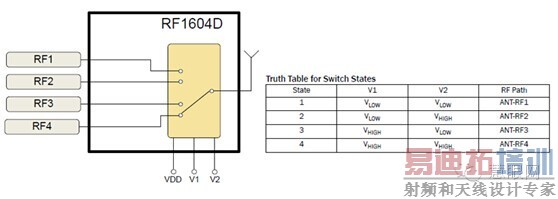

图一：共有一个天线接收支架，信号引进来后，就能过芯片进行分段处理。请注意有V1、V2二个电压输入端。

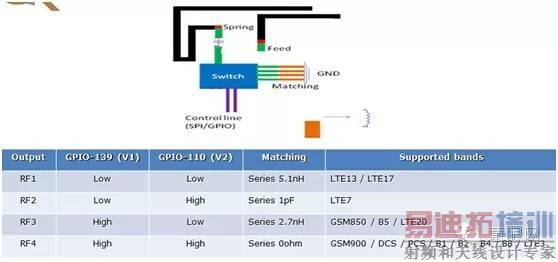

图二，这是关键，包括各段负责的频道及信号处理点。

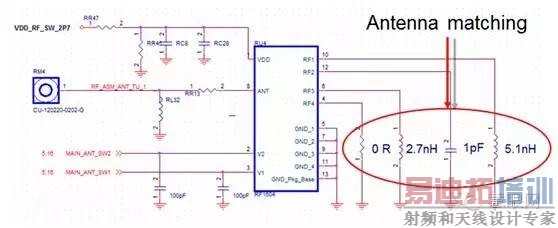

图三线路原理图。

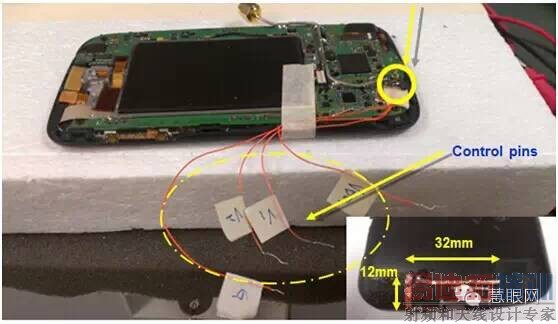

图四实物尺寸，有图有真相。下面是实物展示。请大家注意，这个天线的尺寸是32MM*12MM，这个尺寸，你还满意吗？V1、V2要接控制端。

图五各种制式对应频段。

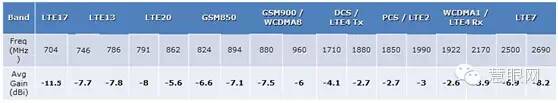

图六各频段所获得的信号强度测试表，Ryan表示因为天线尺寸的问题，低频的测试数据还不是太好，但还可以改善。

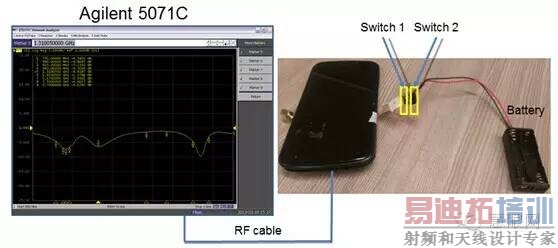

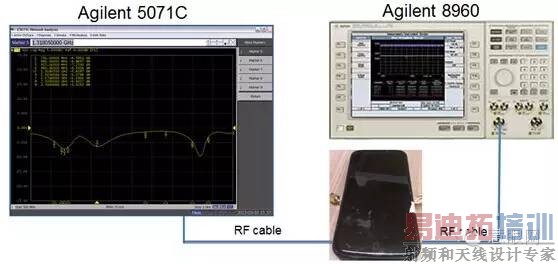

图七在幕后的那些东西。这是模拟地面基站发射和对信号进行采集调整。

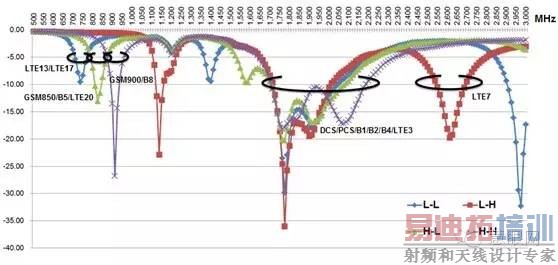

图八分段抓取信号数据，这样会不会看得更明白些？

Ryan表示，这种方案可以将天线的面积减少20%，更适于手机的布局和设计。该方案采用主控IC来对信号进行智能识别选择，之后再对天线进行选择调频，使天线从之前的被动器件变为主动器件。且在与平台进行配合后，定时侦测和选择周边的信号，进行自动选择，也更加智能化。在这一过程中，对信号的调测是犹为重要的。Ryan说作为老牌天线厂家，太盟已在这方面积累了丰富的经验，曾服务于台湾手机大厂H公司等，可以为客户提供全方位的技术支持和产品服务。

最后，Ryan大侠将该技术总结为十六字密决，并在此传授给大家：“共用天线，频分四段，智能选择，重在调测”。
