iphone 6 手机天线设计

录入:edatop.com    点击:

手机里有一个隐秘而伟大的部件,知道是什么吗?对了,那就是天线,没有了天线,你也就不能愉快地玩朋友圈了。

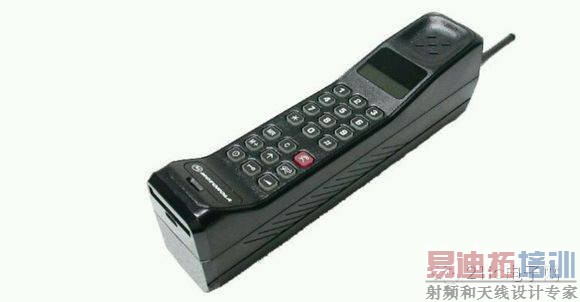

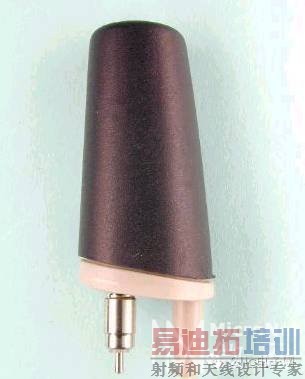

说起天线,它也是不断进化的。在上古的大哥大时代,手机傻大黑粗,天线也是“武大郎”的模样。

数字手机出现后,天线的颜值也提升了不少。

到了智能机时代,你已经看不见天线了。




天线去哪了天线不可能消失,只是钻进了手机里。这里顺带科普下手机天线的知识。天线有外置和内置之分,外置就不说了,内置的主要流派是PIFA和MONOPOLE天线。

1、PIFA天线

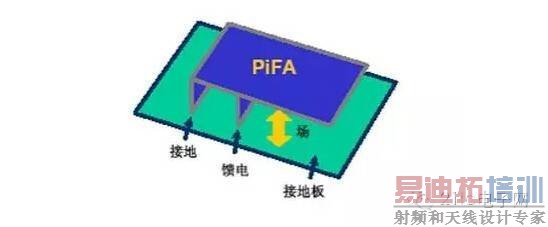

PIFA天线的英文全名是“Planar Inverted F-shaped Antenna”,即“平面倒F型天线”。由于整个天线的形状像个倒写的英文字母F,故得名。其基本结构是采用一个平面辐射单元作为辐射体,并以一个大的地面作为反射面,辐射体上有两个互相靠近的Pin脚,分别用于接地和作为馈点。

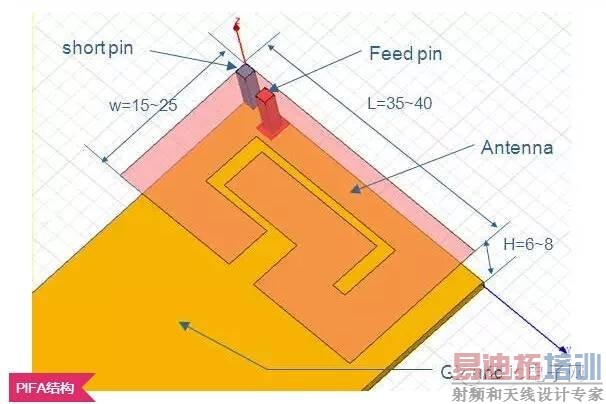

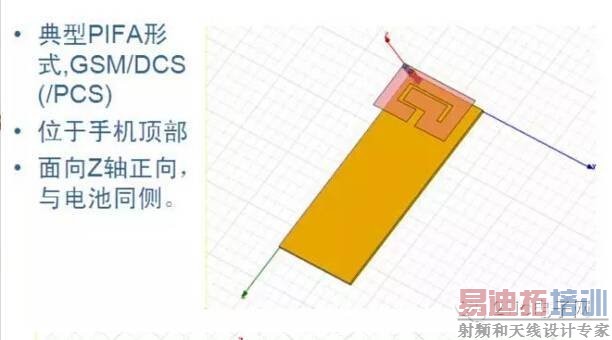

典型的手机中PIFA结构如下图:

PIFA最重要的三个参数是W,L,H,其中H和天线谐振频率的带宽密切相关。W、L决定天线最低频率。手机PCB的尺寸对PIFA有很大影响,Shielding Case对天线的影响也很大,手机电池芯对PIFA影响强烈。

2、Monopole天线(单极天线)

Monopole中文意思为单极子,工作机理较复杂,这里就不细说了。它的特点是大带宽和高增益,结构灵活,易与当今手机结构配合。

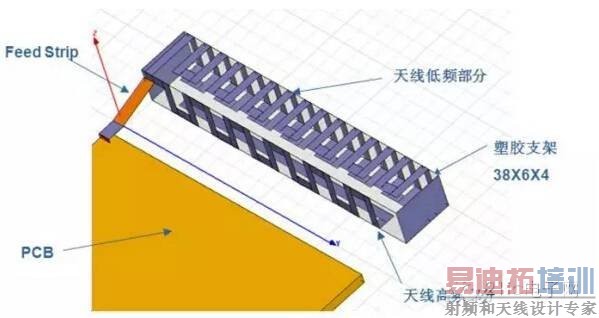

这是Monopole在手机中的形式。

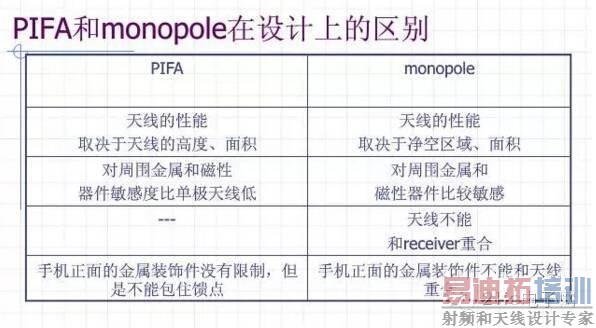

两者区别如下:

3、手机天线与射频前端的配合问题

手机天线需要与射频前端匹配,这种匹配主要是阻抗的匹配。当工作在双频或多频方式下,由于匹配电路在不同的频段下具有不同的阻抗特征,共用的匹配网络需折衷多频段上的阻抗特性进行匹配。因此匹配电路会比较复杂。 单频天线匹配电路:单频天线的匹配电路比较简单,一般采用T型或pi型网络进行匹配。就可以达到很好的匹配效果。所以需要在射频前段预留T型或pi型网络。双频天线一般也可以采用这种匹配方式。

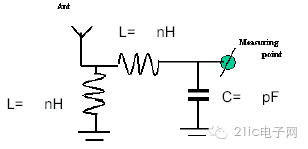

匹配电路示意如下:

多频天线的匹配电路:双频或多频的匹配电路有两种匹配方式。一种是天线主通路进行匹配。另外一种就是各个分支通路进行分别匹配。不过,目前主通路匹配的方式比较多。一般双频天线采用两级pi型网络进行匹配。

4、那些著名手机的天线

NOKIA 8210的手机天线

天线特点:采用PIFA内置天线,双频天线,空气介质

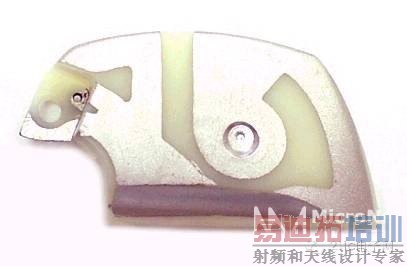

NOKIA 6210 手机天线

天线特点:采用PIFA内置天线,双频天线,采用介质支撑,天线体积小

爱立信337的手机天线

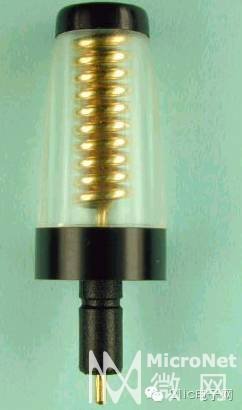

天线特点:螺旋天线,看不出是双频的

爱立信T28S的手机天线

天线特点:天线扁平的外置天线,非螺旋,应该是PCB形式的螺旋

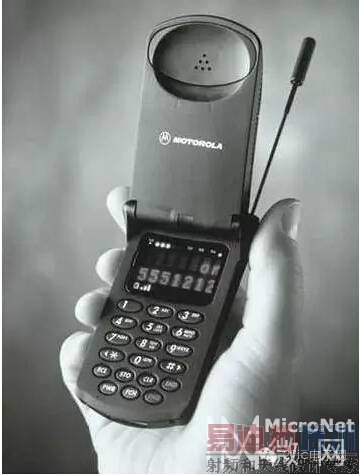

MOTO V60 手机天线

天线特点:外置天线与内置天线集成在一起,两天线均为垂直极化,因此应该是实现双频的技术。

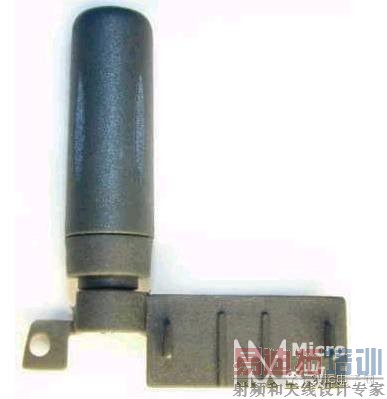

MOTO V120 CDMA手机天线

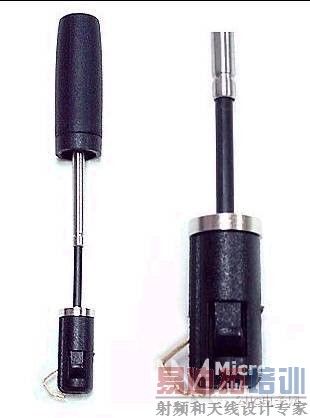

天线特点:采用记忆性合金制成的拉杆天线,此种天线在北美较流行。注意其与手机的连接方式,此种连接方式是标准的卡接式。





下面来说iphone6/6 plus iPhone 6/6+相较前代手机,多了NFC支持,LTE支持更多频段。天线结构前所未有的复杂。支持的无线通信标准:

1  Cellular
CDMA EV-DO Rev. A (800, 1700/2100, 1900, 2100 MHz)
UMTS (WCDMA)/HSPA+/DC-HSDPA (850, 900, 1700/2100, 1900, 2100 MHz)
TD-SCDMA 1900 (F), 2000 (A)GSM/EDGE (850, 900, 1800, 1900 MHz)
FDD-LTE (频段 1, 2, 3, 4, 5, 7, 8, 13, 17, 18, 19, 20, 25, 26, 28, 29)
TD-LTE (频段 38, 39, 40, 41)
全部频段包括:Bands 1, 2, 3, 4, 5, 7, 8, 13, 17, 18, 19, 20, 25, 26, 28, 29 ;Bands 34,38, 39, 40, 41 。

进一步整合一下(B38/B40差距较大,一般不整合)
