iPhone十年,苹果手机天线设计发生了哪些变化?

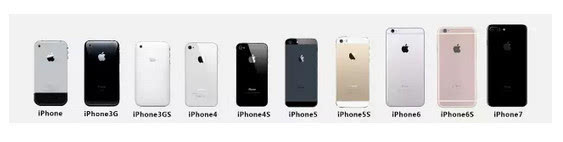

iPhone 一向以其简洁的外观、轮廓和精湛的加工工艺，风格独树一帜，一眼便识。从第一代iPhone到最新的iPhone 7/7 Plus，十年光景，iPhone每一代都给大家带来不同的惊喜，虽然之间遭遇到天线门、弯曲门、掉漆门，每次都能轻松应对，坦然处之。

可以说，苹果在很多产品设计上，都存在视觉、手感上与工艺技术的妥协。iPhone十年更迭，从外观工艺看其天线设计变迁，或许我们可能学到更多。

一、iPhone、iPhone 3G、iPhone 3GS

从第一代iPhone到iPhone 3G、iPhone 3GS，三代后盖均采用了非金属材质，且在iPhone 4边框天线设计出现前，三代产品均采用了FPC天线设计结构。

第一代iPhone后壳，银色的上半部分是金属，下面部分是塑料。

iPhone

无线信号无法穿透铝合金，但可以穿透塑料，因此这代iPhone采用了电镀铝合金搭配塑料的后壳材质，是当时技术限制和审美哲学上做出的妥协。

拆开看iPhone 内部天线结构

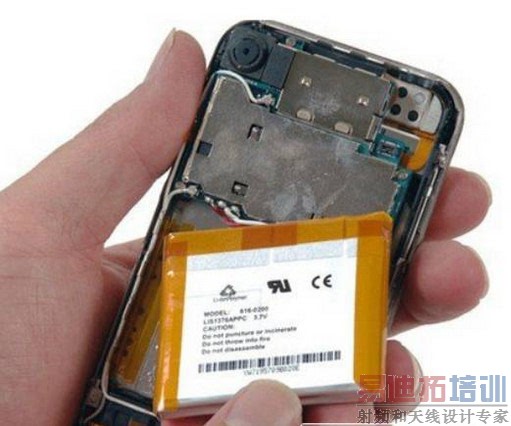

拿开电池，可以看到两根连接到 逻辑板(逻辑板也叫屏驱动板，中心控制板，TCON板。液晶屏不能直接识别主板的输出信号，主板的信号要经过逻辑板的处理再传输到液晶屏上)的天线接线。

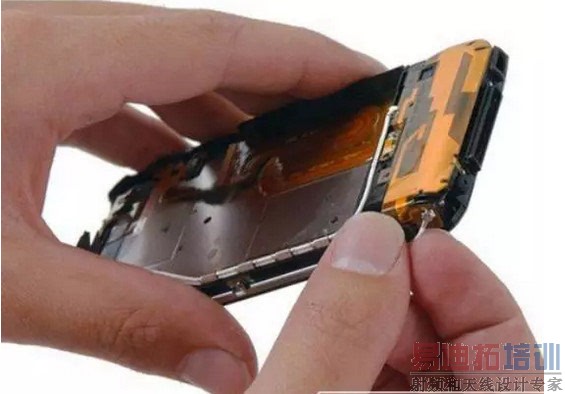

拔掉连接到左边基座接口的天线连接线

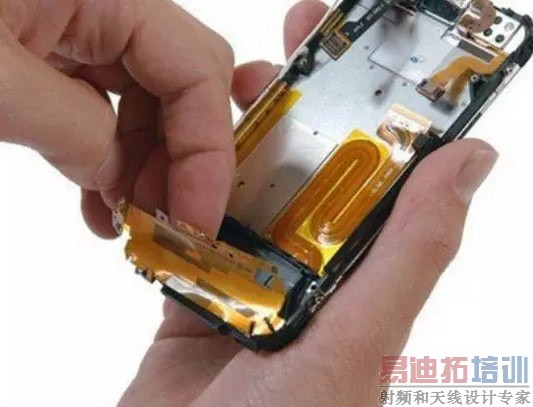

只能看到天线形式采用FPC+支架

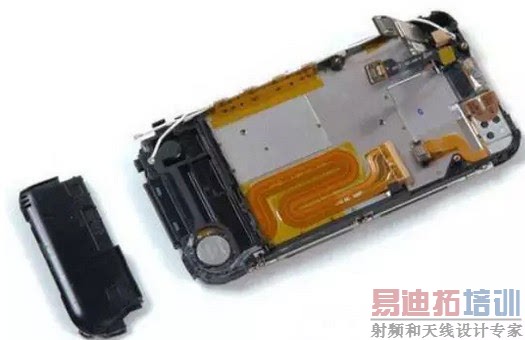

移开天线支架

iPhone采用金属材质，可获得更美观、耐磨和极佳的手感体验，但同时由于金属材质本身的信号屏蔽特性，导致设备无法正常收发无线信号，所以在后续的iPhone中采用了金属与玻璃、塑料材质结合的设计方式。

iPhone 3G、iPhone 3GS多了对 3G 网络的支持，为确保无线信号稳定传输，两者也都采用了塑料外壳。

iPhone 3G（黑） iPhone 3GS（白）

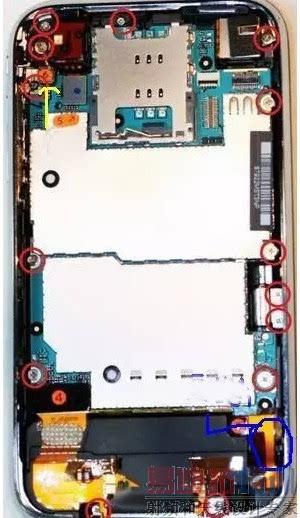

查看iPhone 3GS内部结构图发现，采用FPC设计的天线依靠铜箔辐射信号，其优点是设计上相对简单，生产成本较低，缺点是易收到五金件及装配精度影响，且iPhone 3GS的天线连接出现过不牢固的状况。

iPhone 3GS

二、iPhone 4、iPhone 4S

iPhone 4 外壳由三个基本部分组成：两块光滑的高强度玻璃、一圈环绕周边的不锈钢带。同样的iPhone4S外观工艺延续了iPhone 4的风格。

iPhone4 前后玻璃面板、金属边框

iPhone 4金属边框采用了CNC不锈钢工艺，左侧和顶部的两条缝隙将其分为两段。该边框不仅起到了机身框架的作用，同时还是手机的无线天线。两段中的左半部分起到了WiFi、蓝牙和GPS天线的作用，右半段则是UMTS/GSM手机网络天线。

iPhone4金属边框结构

新的天线设计形式是iPhone 4一大创新亮点。为提高灵敏度，工程师将天线位置从前机型的内部放到了机壳侧面（金属边框）。不过，天线工程师都为之乍舌。这款号称“改变一切”的全新 iPhone 4 被爆存在最基本的通信缺陷——“天线门”。

iPhone 4大胆的天线设计分析

iPhone 4手机网用的主天线，不仅在机壳的侧面，而是与手机内部的另一天线结合构成的。机壳侧面焊接着形状复杂的金属片，认为是用来支持各个国家不同的多个波段。

根据媒体爆出的天线工程师推测，之所以iPhone 4天线特意用2个部件组成，是“因为当需要微调频率特性等时，如果天线只是机壳部分，则需从模具开始重新制做”。实际上，手机内部的天线就装有认为用于调整特性的线圈和电容各1个。其配备的电极作为支持多个频带的单体天线本身极小，所以将其看作是对机壳侧面天线起辅助作用的微调天线是妥当的。

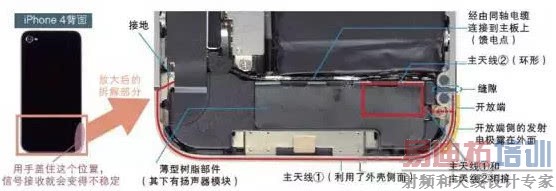

主天线的构造

主天线位于机身下方，由两根天线构成。分别是①利用了外壳侧面的天线，以及②在扬声器模块上面的薄型树脂部件上进行布线的天线。

但这一创新设计却产生了意想不到的副作用：因用户握持手机的方式，而发生了接收不稳定的现象。这一“问题”很可能源于天线结构：接触易导致接收不稳定的手机左下方的狭缝附近，以及开盖端侧露出的辐射电极，是两个天线的结合点（下图）。

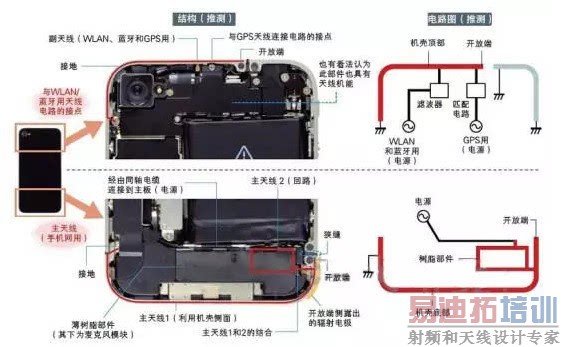

图为iPhone 4的主、副天线的构造及电路图，且iPhone 4的部分机壳用作天线。

而子天线（WLAN、蓝牙、GPS用）似用作机壳上端一侧的辐射电极（上图）。机壳最上方的辐射电极狭缝两侧的辐射电极侧的侧面部只配备了电源按钮，另一端则为耳机插孔、音量控制等。电源按钮与耳机插孔与音量控制按钮不同，在通信时不会用到。因此，似乎将天线与按钮类的位置皆作了调整，以便不影响通信功能。

最终解决办法：苹果在后来推出的CDMA版本iPhone 4以及升级版4S，将金属边框多分了一段，解决此问题。

与iPhone 4相比，iPhone 4S是如何改善接收灵敏度的呢。在分析过程中，工程师发现CDMA2000方式的iPhone 4S追加了接收分集功能。

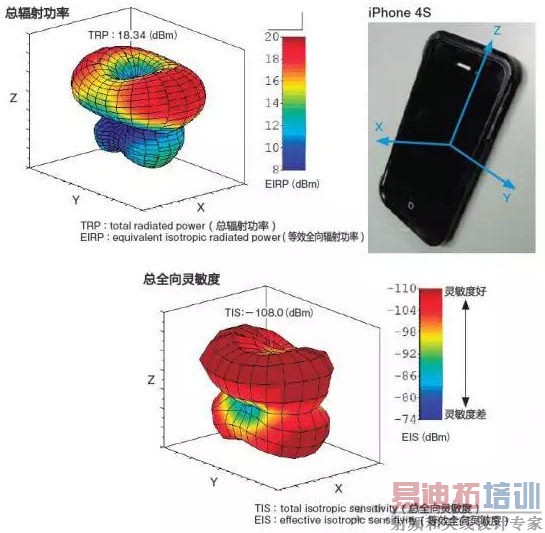

通过测试iPhone 4S 的 TRP（总辐射功率）及TIS（总全向灵敏度），看其信号的改进情况如何，在手机旋转的状态下检测了其三维接收灵敏度。红色部分越明显，接收灵敏度就越出色。

无线特性良好

根据对iPhone 4S的信号接收灵敏度进行检测，可总结出，iPhone 4S拥有出色的无线特性，手持时信号接收灵敏度变差的情况得到了大幅改善。另外，CDMA2000版iPhone 4S还导入了手持时可减轻接收灵敏
