讨论下这个电路的回流流向
录入：edatop.com 点击：

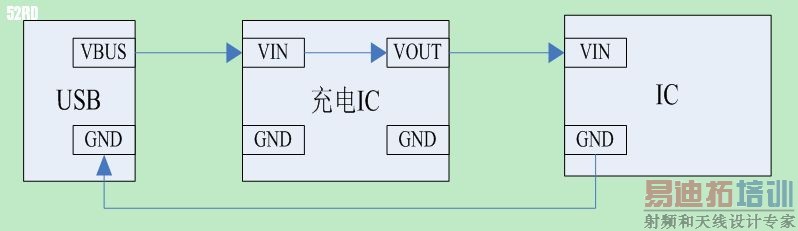

众所周知，供电有一个回流，供电和回流是相对的，请问这个简单的电路图示意图中，电流回流是怎么流的？是否必须经过充电IC的GND pin？
顶 楼主 我也想知道本人认为共地好，不连有噪声。关注资深工程师解答
跟共地没什么关系吧，只是电流的一个流向而已
应该还是如贴图1
不然，整个电路是否能正常工作？
GND的电位是一致的，就可以保证工作。问题是回流会不会流过充电IC？
应该是如图1，如果充电IC的GND孔少了，估计会出现供电不稳的现象了。
GND的电位固然是一致的，然只要充电IC起作用，则电路中的回流必然会流经充电IC，这是我的理解
我感觉，要看充电芯片是哪一种了？如LDO式的活着DCDC式的。
线性充电应该不需要经过charger ic,dc-dc 充电时需要的
同是数字地，又是充电控制的一部分，不共地怎么保证电位一致，保证一致后自然构成部分系统，电流回流至USB.
DCDC ，好像也是线性电源
这是电流，感觉理解偏差
其实充电IC的GND是接在一起的吗？如果是，那图1可看成就1个gnd这样更好理解吧lzh
充电IC和后面的IC是并联在电源上的，可以把这两个IC等效成两个电阻理解。
不经过怎么流出去？
不经过充电芯片的地，vout就木有参考平面，就木有电压，又哪来电流？
GND的电位都是一样的啊，问题是电流是不是一定会从芯片的pin脚流进去

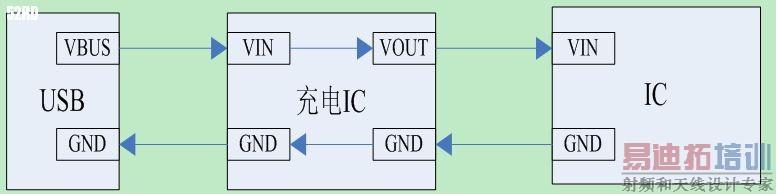

图一正解，你觉得充电IC没有回流可能不（图2）？
应该是第一种。
假设充电IC的地悬空，不和GND连接，电路就不能工作吧！个人理解。
看你的走线和敷铜面积大小了，个人认为
