求解耳机音频电路的一个小细节

我认为900MHz载波信号不存在217Hz及各次谐波的包络。GSM系统采用GMSK调制方式，载波信号为恒包络，哪有什么217Hz及各次谐波？TDD Noise应该首先确认是辐射(与射频信号包络应该无太大关系)还是传导，是上行还是下行，最终多是从Layout上面解决的。
我的观点，这个磁珠的作用基本上主要用于FM频段的EMI，并且可以防止FM信号倒灌入Codec PA，前面有朋友也已经解释过。
纯属个人观点，欢迎讨论！

说的很对！
不过，我个人觉得加Bead对于TDD Noise其实没什么作用。如果存在TDD Noise的话，要么辐射干扰，要么GND波动，尤以GND不干净最为常见。通路上串联Bead似乎对此无能为力，优化Layout可能才是正解。
以上观点仅供参考，欢迎批评指正！

耳机 端加 磁珠 主要是 EMI ，防止在 认证测试时 100MHZ 左右 的 辐射 超标 ， 因为 耳机本来 可以 做FM天线 ，所以 的 阻抗 越大越好 ，一般最小600 欧姆吧 ，也有 用到 2500欧姆的 ， 磁珠 直流阻抗很小，对 音频 影响 可以忽略 。同时 该磁珠在 FM收音 时 也 可以 防止 FM信号 跑到左右声道 进入 CPU短，而使 真正到FM芯片的 信号减弱 ，所以 这些磁珠都要靠近 耳机做 放

串100欧姆电阻主要为了耳机改善耳机的音质, 低频效果更好. 10uＦ电容跟１００Ｒ电阻及耳机　　构成一个低通电路．　　如果没有这个１００欧姆电阻的话，　要想几十ＨＺ到２００Ｈｚ之前的频率响应好的话，　电容估计要１００ＵＦ以上才行，　而加入这个电阻后，电容就可以用小点的．同时现在认证　对耳机的安全音量也有要求．
听筒主要是打电话，　对音质，　音量要求不如耳机．

学习了，

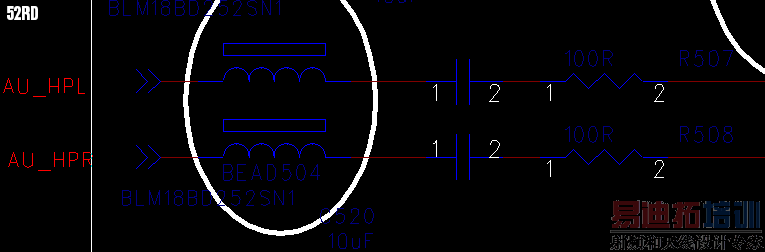

这个图是从MTK参考原理图上截取下来的，而我们公司的是10Uf+33欧姆的组合，前辈知道这具体参数怎么确定的吗？

这个平台耳机通路是AC耦合的，需要电容隔直滤波。选择100欧姆或者33欧姆看是怎么音质和音量之间的取舍了，100欧姆音质会好一些，因为构成的高通滤波器低频截止频率低，音质会饱满一些，但是相比33欧姆的话音量要小一些。

sorry, 应该是构成高通滤波器,截止频率 f=1/(2*pi*R*C) 所以RC成绩越大截止频率越低。如果不加这个100欧姆电阻，我做了一下耳机的频率响应电容分别用了22uF47uF 200uF可以看出200uF的时候截止频率为40Hz左右，22uF的时候为450Hz这是我11年测试的，仅供参考

我倒是觉得，采用charger pump构成正负电源供电的OCL方式，不加这两个隔值电容最好。这种OTL电路，一不小心就会有POP音问题，很难解。

学习啦

这样一说，就全都理解了，还有个问题想请教一下，在MIC和REC，SPK电路中都会有一个100pf的电容，用来消除共模干扰，我看到这个电容的耐压值要50V左右，这个为什么要这么高呢？

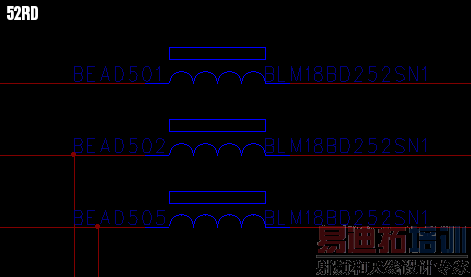

高手果然都是用事实说话啊，赞一个！问一下前辈，看MTK参考设计，在耳机的端的MIC,R,L都会有一个磁珠，而且这个磁珠都会很大，这个三个磁珠是用来做什么的啊？怎么分析并且确定参数的呢？

你说的采用charger pump构成正负电源供电的方式就是俗称的DC耦合，这个是不需要加隔直电容的，MTK平台也有这个类型的PMIC平台。

磁珠的作用主要都是为了滤除TDD noise干扰的

首先这个100pf是用来滤除差模干扰的，而非共模干扰；至于为什么大于50V就不得而知了，同求高手解惑。

学习了，各位资深工程师。

不对吧，40%以上的TDD都是靠bead 解掉的。

学习了，

学习了

这是一个资深工程师汇集的帖子。
