四环耳机的GND接主板的MIC信号是什么工作原理
录入：edatop.com 点击：

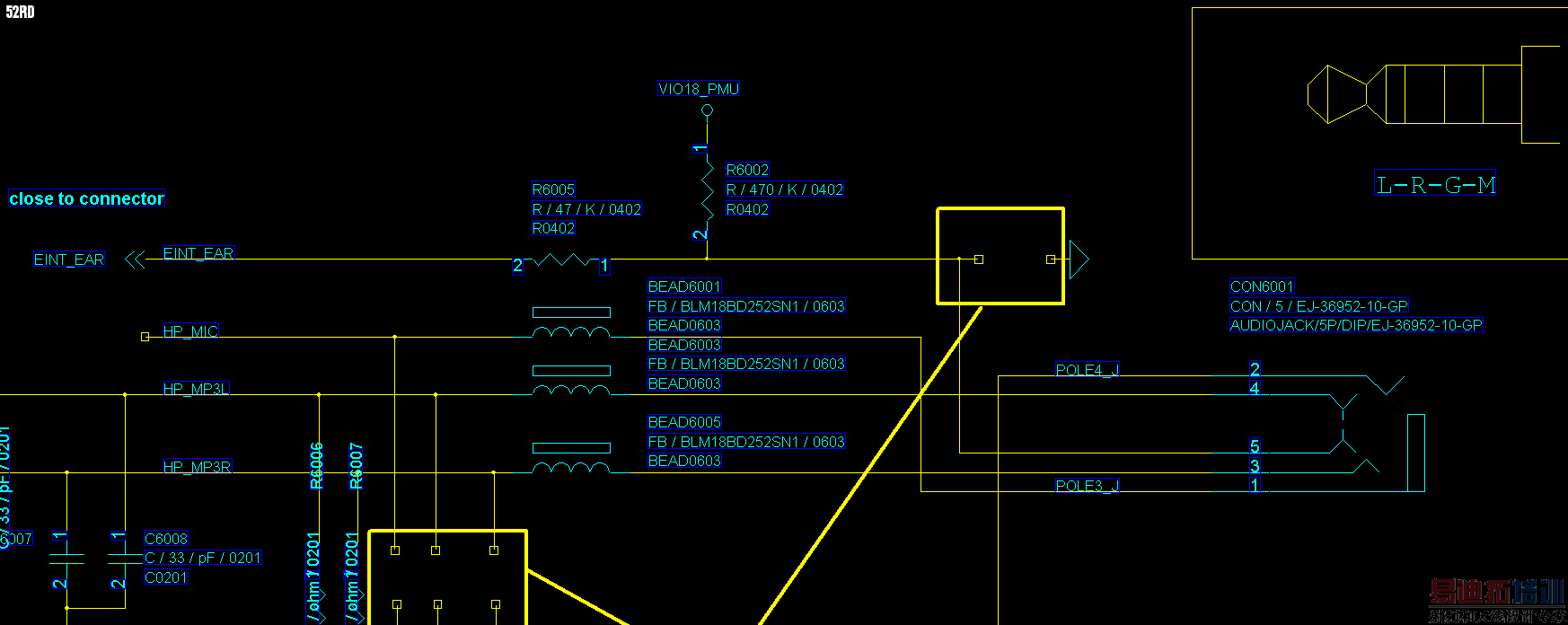

四环耳机的GND接主板的MIC信号是什么工作原理
目前市场上的4 pole耳机有OMTP和CTIA两张类型，OMTP的耳机接口定义是L,R,MIC,GND.CTIA的接口定义是L,R,GND,MIC.所以，对于4 pin连接MIC的接口是CTIA类型的耳机接口，一般如果想要手机想同时兼容两中耳机，可以在电路上外加一个switch，但是耳机crosstalk性能会变差。
你的原理图错了吧
美标耳机的最外一环是MIC，所以楼主这个接法是正确的。
楼上说得对，看耳机定义了，3,4脚接mic都可以
没有做美国欧标的跳线吗
其实就是iPhone耳机接口和Nokia接口的不同接法
按照你这个接法这明显最后一节是MIC。用的是美标： L R GND MIC
