TVS管和防浪涌器件

录入：edatop.com 点击：

本人理解的是，我们一般的tvs管就是用来防静电使用的，当瞬间高能量的静电打过来时可以瞬间将其泄放，从而使信号电压钳位在正常的工作电压。这里的静电一般在2KV12kV。但是我们平常还会引入一个防浪涌的概念，而且有的项目要求过300V的浪涌测试，不太理解。这里有两个疑问，请资深工程师帮忙解答下。
1. TVS一般都能抗十几K甚至几十K的静电，为何浪涌电压却这么低？那么高的静电都能承受，300V的浪涌电压还承受不了吗，为什么？
2. 抗静电和防浪涌有什么区别？
多谢。

静电是高电压小电流瞬间，浪涌貌似是低电压高电流，这俩有区别吧，我也是小白，学习下

概念不一样，本质是电流大小不一样，所以用的保护器件不一样呢。tvs主要用在保护一些接触端口，浪涌只能是电源端口或以太网路径，雷击什么的。可以百度下，我说的也不全

欢迎大家踊跃讨论

ESD是EOS的一种，属于特例。EOS一般像雷击或者像国外电网很不稳定还有就是热插拔等，但是ESD就有很多了。而且ESD持续时间很短，EOS比ESD持续时间长。

ESD是EOS的一种，属于特例。EOS一般由雷击、电网不稳或者热插拔照成的。而ESD情况很复杂。另外就是EOS持续时间要比ESD的时间长很多。

楼主你了解下TVS管的钳位电压、反向击穿电压就明白了

静电和浪涌是不一样的，不要混淆

浪涌是当电流较大通过时对地瞬间放电，

TVS管属于防浪涌器件的一种，ESD也属于浪涌电压的一种。浪涌电压产生的原因有很多，这个和ESD是不一样的，雷击，短路断路，静电都可能会产生浪涌电压，但是ESD只属于静电产生浪涌电压内的。这两种器件都时浪涌抑制器件。

学习学习！

时间不同

ESD是对高压的，时间是ns级别，可以在国标里面看到TVS能做到上升沿/下降沿=xxns/xxns，clamp 电压=xxx；
浪涌是对电流的，瞬间大电流会导致电压上升，所以需要吸收掉，所以浪涌的曲线是电流对时间的关系，国标里面看到浪涌上升沿/下降沿=8us/20us。器件上可以看到吸收电流和瓦数等指标。

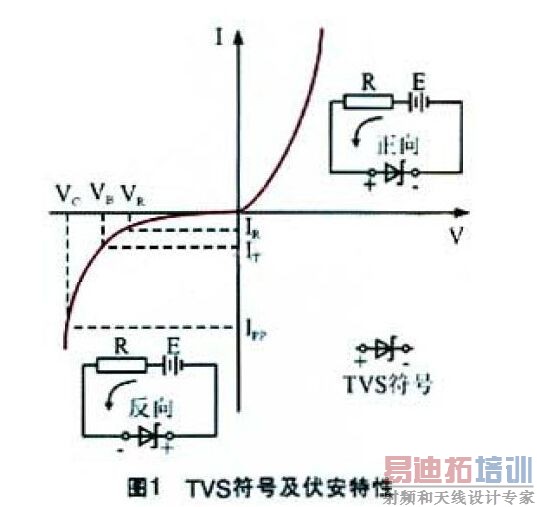

谢谢，附件是tvs的伏安特性曲线，那么我想问下，在实际的电路设计中，我们怎么去选择tvs，比如现在有个项目要求防浪涌电压达到300v，ESD要求过12K，那这里我们对应图上的参数怎么去选？

来学习的，感谢各位资深工程师！

.....................

浪涌一般持续时间比较长，达到微秒或毫秒级。
防浪涌管的功率比TVS管大，封装也会比TVS管大。在一些浪涌电流大的场合只用TVS管是会烧掉的。
所说的300V浪涌电压经过防浪涌管后电压基本就是嵌位电压了。主要还是看功率是否符合要求。

回复：楼主：
TVS的选型主要看应用场景，比如USB等高速信号考虑的是容值对信号的影响；那么对于VBUS等有快充的线要注意TVS截至电压、漏电电压、clamping电压要高于工作电压，在满足以上要求后再讲camp电压越低越好；
关于TVS的品质，就看你们认证部门的能力了。有些验证的方法和工具。
不要太纠结理论。

如图，如果Vbus要求过300V防浪涌，那么是否Vc要到300V？
