有哪位兄弟知道一般背光芯片的VIN脚和SW引脚中间会加个电感uH级电感,这个作用是什.

录入:edatop.com     点击:

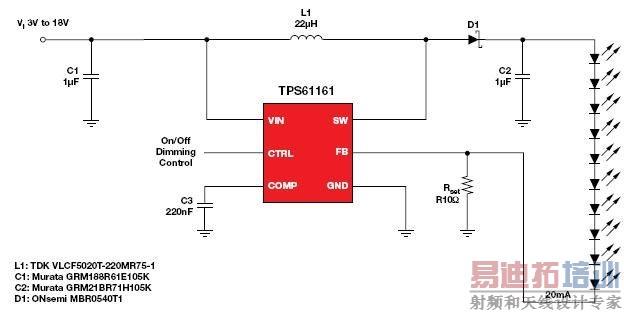

有哪位兄弟知道一般背光芯片的VIN脚和SW引脚中间会加个电感uH级电感,这个作用是什么?


。BOOST电路,储能升压。

嗯,明白了,还有个问题,这个是不是通过控制SW切换的频率来控制VOUT输出?比如说升压到25V。然后LCM上的灯应该是串在LEDA和LEDK之间,那理论上来说,电压时固定的,那么背光也是固定的?那如何通过调PWM的占空比来调节背光亮度呢?

输出电压不是固定的,是可以通过占空比控制的。

输出电压不是固定的,是可以通过占空比控制的。

谢谢资深工程师

BOOST电路,开关电源有讲过。

楼上的照片能不能不要那么风骚。这都能审核过啊、关于升压电路可以参考模电 LDODC-DC 百度上也有很多资料

升压 啊

路过,学习学习

我汗。boost升压电路。这。

DC-DC电路储能作用

支持支持

背光一般的是恒流源,不是恒压源

MTK 真是毁人不倦啊。

BOOST 电路,储能电感

升压计算公式:VO=VI/(1-D) D为 开关频率占空比

BOOST电路啊,楼主可以复习下DC-DC的知识。PWM背光IC 是通过占空比控制亮度的,一线脉冲的是数脉冲个数的。详细你可以多看看规格书

学习啦!

电感的作用是储能,然后才能升压。可以找点boost的资料看看。
