电容电压的毛刺问题

录入：edatop.com 点击：

最近发现一个问题，测了多组电容发现只要电容两端都没有接地，那用示波器测量时电容一端的电压很稳定，另一端却有很多毛刺，不知道这是什么原因造成的，求资深工程师解答！

这很正常啊因为电感和磁珠是对高频信号有抑制作用的，电感这是阻止高频通过，磁珠是吸收高频，这样在高频信号通过电感或者磁珠时，一端是没有抑制的信号，而另一端是抑制之后的信号，相对会比较纯。

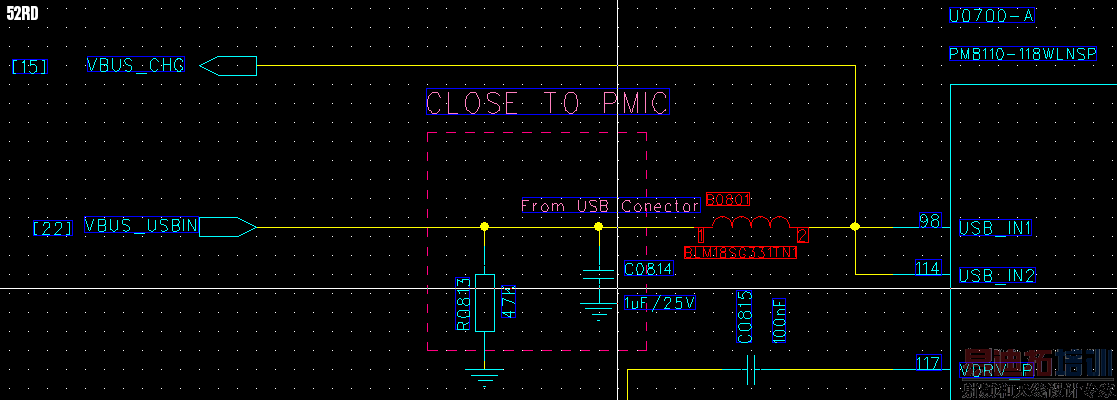

从原理图中的注释元件名看出，应该是0805的330欧磁珠。当然不管是磁珠还是电感，当高频干扰信号经过它们后，磁珠和电感都有抑制功能。因此在磁珠和电感之前有毛刺，之后就变得ok.

看楼下。

看楼下。
毛刺是高频。
楼主可以把测试的细节说一说。

不好意思，不是电容，是电感两端，求解？

不好意思啊，弄错了，是电感两端，不是电容两端！

等待高人

请问电感的另一端，接哪里啊？

把测试模型详细说一下吧

测试模型就是充电电路，USB充电线路中的电感两端，一端信号很好另一端出来就很多毛刺了。

顶一下，不要沉

我们的USB-IN1与USB-IN2是接在一起设计的

是个磁珠还是电感啊？

磁珠和电感都有这现象

哦，原来如此，学习了，谢谢各位资深工程师！

顶楼主好贴

顶楼主还要好好学习啊

恩恩恩，各位资深工程师多多关照
