用网分要怎么调试接收？

录入：edatop.com 点击：

调试发射的时候是从PA看到测试座，调收敛，调位置。
那调接收的时候要怎么调呢？
是不是直接从测试座看进去，然后调到50欧就好了？
还是说一般不用网分调接收？

是的，主要高中低不平坦的时候调试，这个圈也就是参考作用，灵敏度和走线影响较大：收发隔离，其他线干扰到IQ线，路上loss太大，排除了这些原因的话尝试调试双工公共端看能否将收敛圈拉到LNA共轭位置，当然这个位置也会影响到发射，需一同看。
个人调试经验，如果有不对的欢迎提出讨论。

调试完TX,调WTR到测试座这一段，位置调到WTR的LOADPULL上要求的位置一般就比较好.

WTR是指射频主芯片吗？我的是MTK的。

是的，我做的是高通平台，但调试应该基本一致。

从测试座看进去。高通的WTR也有loadpull的？还一直以为PA才有。MTK有吗

如果收敛已经调得特别好了，拉到50欧附近，性能一般也都不会太差。

拉位置调的是那一段？

更改从WTR出来到dupler RX口的匹配

调试接收不太直接，我们验证过即使是调试接收50欧姆接收灵敏度未必最佳。不过应该也不算太差。接收灵敏度的调试还是需要知道LNA 的噪声系数圆图来调节的，就像是调节PA 的load pull 一样。不过对于差分接收的LNA 来说太麻烦了，几乎不可操作。单端的LNA 方案会好一些。

MTK的MT6169就是差分LNA的

好的，实际调一下看看效果

WTR的datasheet 有NF Source，可以调到NF source 的共轭端。一般来说NF source 距离 50 Ohm 比较远。所以调到50 Ohm不太好。这个时候不用太care loss，只要调到共轭端即可。

三端口的网分可以用来调试差分的方案,不过那个仪器太专业了,很少见到

MTK的可以进META，选择continuous RX，用单端口网络看，S11在天线测试座测试收敛图，RX 差分那边调试收敛圈图，可以做参考看下。

双端口怎么调？

这……我们用的是四端口的

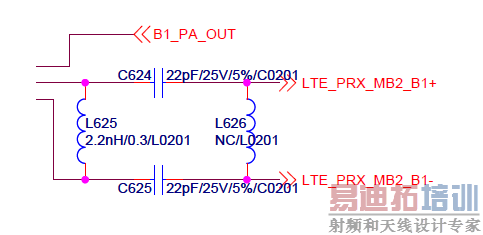

你是说调图上这里可以收敛是吗

agilent的给培训过，怎么使用三端口作100ohm阻抗的调试，不过一般都是芯片公司会用。

是的，做手机的这样调太费时间了，老板也不会同意

申明：网友回复良莠不齐，仅供参考。
