高通平台Qtuner闭环模式下coupler开关工作模式

录入：edatop.com 点击：

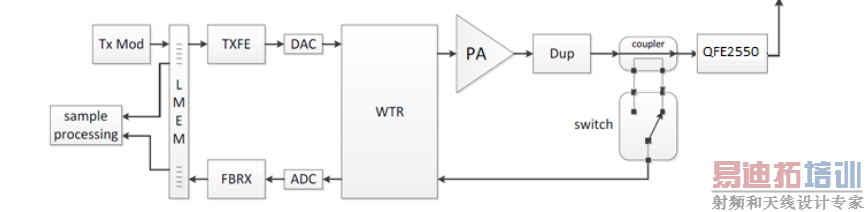

天线调谐在闭环模式下，需要实时监测RFFE到天线的VSWR是否变化，通过切换Bi-directional coupler的开关来读取 incident power和reflection power。incident power应该是发射功率，reflected power是从天线反射过来的power。两个都通过FBRX到transeceiver里。
因为有个开关存在没有办法同时监测这两个power。
所以在实际工作场景中，TRC是如何同时监测这两个power的，还是说在测量结果开关是一直切换的？
如果是一直切换的话，reflected power接入FBRX，使用ET的IQ转电压如何实时追踪呢？
谢谢大家！
