能不能只用一个VCO来产生固定频率的本振信号?

录入:edatop.com     点击:
需要一个1570M左右的本振信号,不用非常精确,偏差几M也没关系,只要稳定就行,功率06+dBm都可以。如果是用晶振、VCO、PFD、LPF来组成一个完整的PLL频综太麻烦了,而且我不用改变频率感觉也没必要。那能否通过给一个VCO固定的Vtune电压来产生?



一般VCO像上面这种结构,我给通过LDO给Vtune一个固定电压,可以在RFout得到一个较理想的本振信号吗?

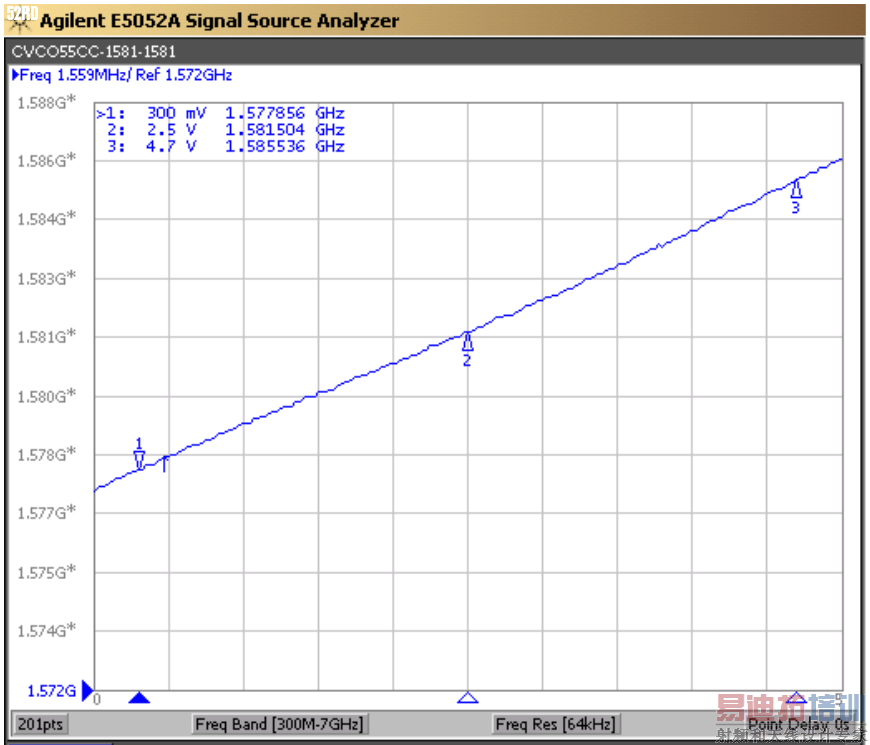

上面是我找的一个VCO,如果我用一个较好的LDO(例如ADM7150)给Vtune一个2.5V的电压,就可以得到一个1581M的单音本振信号了吗?(RFout之后会加低通滤波把谐波滤掉,附件是我找的这个VCO的datasheet)

CVCO55CC-1581-1581.pdf

只用VCO,不加PLL是锁不稳的啊,不停的摆动,除非你选个调谐电压0V,即接地的时候出来的频率是你所需的频率,因为CV接地时出来的频率还是比较稳的了。

VCO就是不稳定

申明:网友回复良莠不齐,仅供参考。
