WIFI的EVM及频谱模板FAIL

录入:edatop.com     点击:
平台:8783,WIFI芯片:6630
测试了通路插损正常,测试11B,功率18DBM,EVM及频谱模板FAIL
请资深工程师指教!!!

不知道你的插损正常什么意思,evm sem 怎样fail了,你把功率降低4dbm看看

插损正常:从巴伦到测试座,中间有滤波器和三工器,用失网测试插损,对比滤波器、三工器的规格书,在合格范围
EVM FAIL:11N指标35%,测试时为37%
频谱FAIL:带外右边不过

EVM降功率即可,频谱需要改匹配。

降低功率,同时改动一下匹配

匹配对频谱模板会有影响吗?

PI匹配改LC值确实会略影响11b mask,可先看小功率是否EVM ok,以先确认电源纹波/供电能力ok,再调匹配看看,当然也有可能是功率打太大

你是说巴伦后面的匹配吗?

楼主还是发个截图吧,一般11b的evm很难fail的,建议看看11n的, 另外,滤波器的收敛要看下

这个都怎么发的

你这是板子还是系统整机?
如上面仁兄讲的可以先降低功率试一下,功率18dBm是比较大的。
也可以看下N的,如果是整机可能还要看下天线

18有点大喔

已经调过收敛,降了功率,还是不行!

降了3DB,还是不行!

降了3DB,还是不行!

所有信道都不行?

没有,有些信道OK!

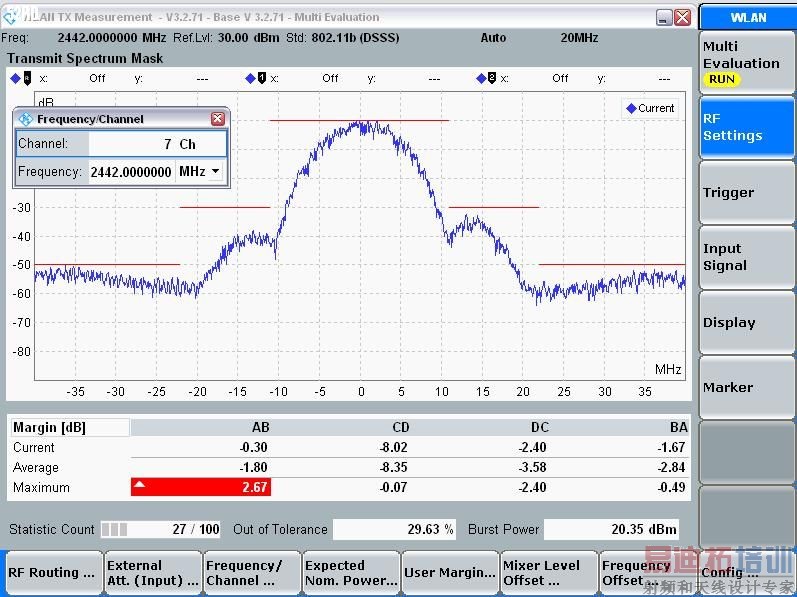

你把测试失败的mask图贴出来看看,ch1 和 ch13 的

请看附件!



CMW500不能自动调节它内部增益,你需要手动去修改期望功率以及margin在试一把,或者你用IQ2015去验证;

申明:网友回复良莠不齐,仅供参考。
