wcdma LOSS 很低,为什么BER才-104的啊?

录入:edatop.com     点击:

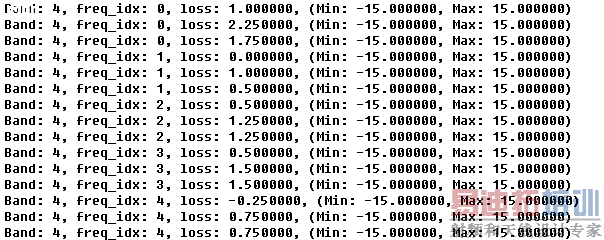

wcdma B5LOSS 很低,为什么BER才-104的啊?


校准只是在非信令下,接收loss低,接收通路匹配应该是OK的,
有可能是信令下的干扰,
或者双工器、走线等隔离度不好,导致发射对接收性能有干扰。

阻抗失配了吧

发射功率最大和最小 时接收有没有差别呢

收发隔离不好吧.

就是相互之间干扰吧?怎么预防的?

屏幕是亮着的吗?会不会是有LCD desence

请问楼上,收发隔离是指元件之间的摆放问题吗,多谢解惑

双工器的走线要注意下

干扰到RX了,

隔离不行

大虾能说详细点吗,谢谢!

在大功率和小功率下分别看看接收灵敏度,如果差异较大,则有可能是双工器的layout有问题,比如ant tx rx走线互相耦合干扰了,还有双工器的地layout的不合理等等

thanks for share

学习了。mark一下

LOSS值是非信令模式下的校准结果,只能说明差分接收接近50欧的阻抗,证明接收部分的匹配是没问题的。灵敏度是信令模式下的接收指标,灵敏度差证明主板存在干扰,要仔细排查一下问题点。

学习学习

收发干扰,隔离度没做好导致的

你这个LOSS还小?我每次都调到-2一下,band5接收还是好调的,先把LOSS调好吧!如果LOSS够小,那就是走线,或者是PA或者双工隔离度不好了!

band5 做不到111也要做个110 吧 ,加油楼主

申明:网友回复良莠不齐,仅供参考。
