ACLR和电流什么关系的?

录入:edatop.com     点击:
ACLR和电流什么关系的?

C:UsersAdministratorDesktopQQ截图20150810202250

这图看看


可以帮忙讲解下吗?

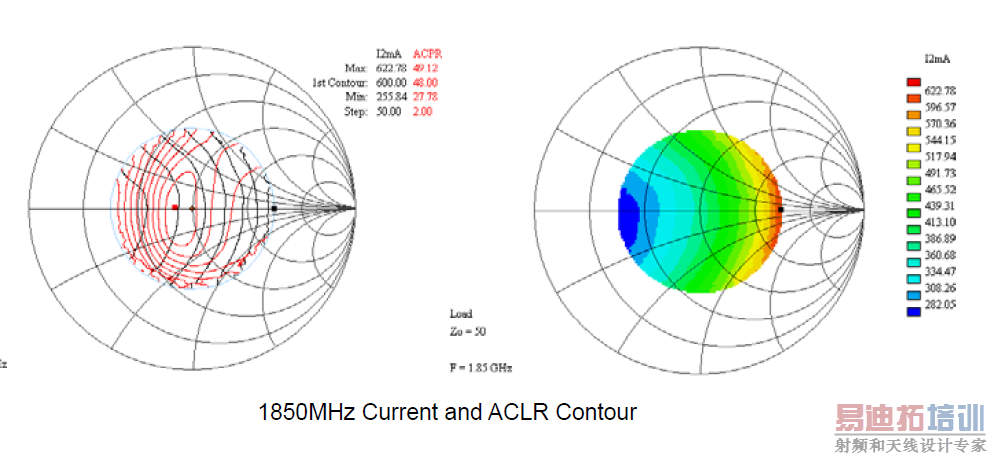

这就是对于关系


这个就是PA效率和PA线性之间的关系,一般想要电流小(效率高)就要牺牲线性,如果想要线性高,就要牺牲效率(电流大)。我还没有见过哪一家PA的线性最好的点和效率最高的点是重合的。这个是设计上的限制。结合loadpull参数来调试PA

ACPR和电流最终是在哪个范围之内比较好?

Load Pull原理,网上资料挺多,楼主查查就明白了。

PA的线性代表什么?线性不好会发生什么情况

线性就是ACLR咯!不好的话会出各种问题哦!除去ACLR不过之外,EVM,灵敏度,杂散都有可能不过,这个看具体情况!

ACLR和电流在PA Load pull上对应不同的位置,通常调试匹配时,如果ACLR余量还很大的话,就向电流方向动一动,减小耗流,也可以通过更改校准电压也就是更改PA MOS管的偏执电流来减少耗流,但是ACLR也会变差,这两种减小功耗的方法都是在ACLR余量较大的情况下牺牲ACLR来实现的,还有要注意的就是在网分上同样的点不一样的匹配的类型也会对ACLR有一定的影响

ACLR不止是根据PA来的,和Transceiver 也有关系,不同的匹配类型会形成不同的滤波效果

找个功放的loadpull看看就明白了

学习啦

申明:网友回复良莠不齐,仅供参考。
