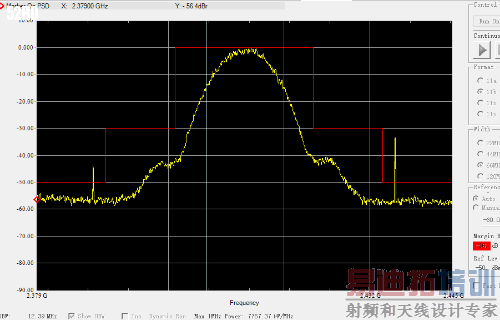

what's undesired sideband ？ like this ？
录入：edatop.com 点击：
头疼啊，小弟初入RF就遇到这样的问题，不知从何解决，感觉像是电源干扰还是clk干扰，求资深工程师分析下是什么问题，
可能是电源的干扰，在器件供电处加大电容
飞线出来外置供电试一下,先定位问题
你的Phase error或EVM有Pass吗?
这个干扰频点很规律，总在离中心频率点 24 mhz左右对称存在，换 Chanel 换5g wifi 信号 也依旧存在。
这个干扰频点很规律，总在离中心频率点 24 mhz左右对称存在，换 Chanel 换5g wifi 信号 也依旧存在。
phase error 暂时仪器看不了，evm是可以过的，频偏在 -5 左右。
供电会产生 2.4 g 的高频干扰么。如果电源干扰，一般会是固定频率，或者被倍频，但这个你换信道中心频率点左右24mhz处还是存在尖刺。
之前也见过这种情况，不过干扰更多，在载波附近还有两个对称的干扰频点，载波中心也有一个很大的干扰，就5个了。
大虾能给指点下最后怎么解决的么，是IQ走线还是？
我也不知道额。我是新手，等你们解决。那个问题我也不知道怎么解决的
你WiFi模块的参考时钟是24M吗？如果是，可以重点检查一下IQ走线和clk走线的隔离是否ok；另外，电源和clk的走线也检查一下。
晶振断开，用信号发生器模拟一个信号输入。看是不是好了。如果好了，晶振上加个小电阻试试。或者改版把。晶振走线可能有问题。
是不是时钟的干扰？
很明显是交调成分，要先查下什么模块有24M左右的时钟，猜测可能是xo的，应该是WIFI的VDD 与XO的VDD共用了或者是两个走线相邻很近，或者是VIO或Vcore
出现左右对称的杂散，要么混频，要么互调。
混频：重点检查Transceiver的电源有没有受到干扰（干扰源就找什么东西工作在24MHz），24MHz的杂散用uF级的电容加在电源线上就OK。
互调：重点检查PA的电源有没有受到干扰（干扰源就找什么东西工作在24MHz），同样用uF级的电容。
24MHz时钟干扰。检查下板上的clock吧。
请问这个问题LZ解决了吗？应为我也遇到了，不知道如何解决.
1.24M时钟干扰交调进去了
2.DC-DC的倍频上来的，加在电源上就成这样了
3.芯片通讯口的频率，比如你可能用了24M的SDIO速率等等
请问一下要怎么外灌晶振讯号 ?

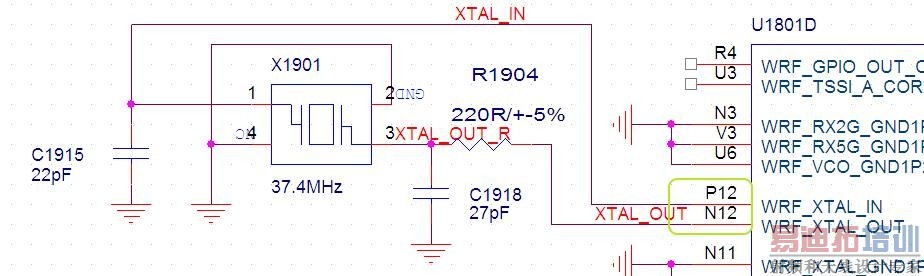

以下图为例是先把X1901拔掉
然后在P12那边 外灌一个37.4 MHz的正弦波Sine Waveform
N12就不要管直接让它悬着 是吗?
谢谢
看样子是 tranceiver 的电源可能受到了干扰。因为高通的电源滤波太多太复杂，包括电源的走线和去耦电容的接地都要仔细看看。
