开关谱fail

录入：edatop.com 点击：

请教大家一个问题：测试在信令模式下，开关谱fail，而在非信令模式下正常，什么原因？怎么调？（MTK平台,PA为RF7196）

高通平台GSM开关谱OK，EDGE开关谱不过，可以通过修改NV25068/NV25069/NV25070/NV25071，然后重新校准来解决此问题。

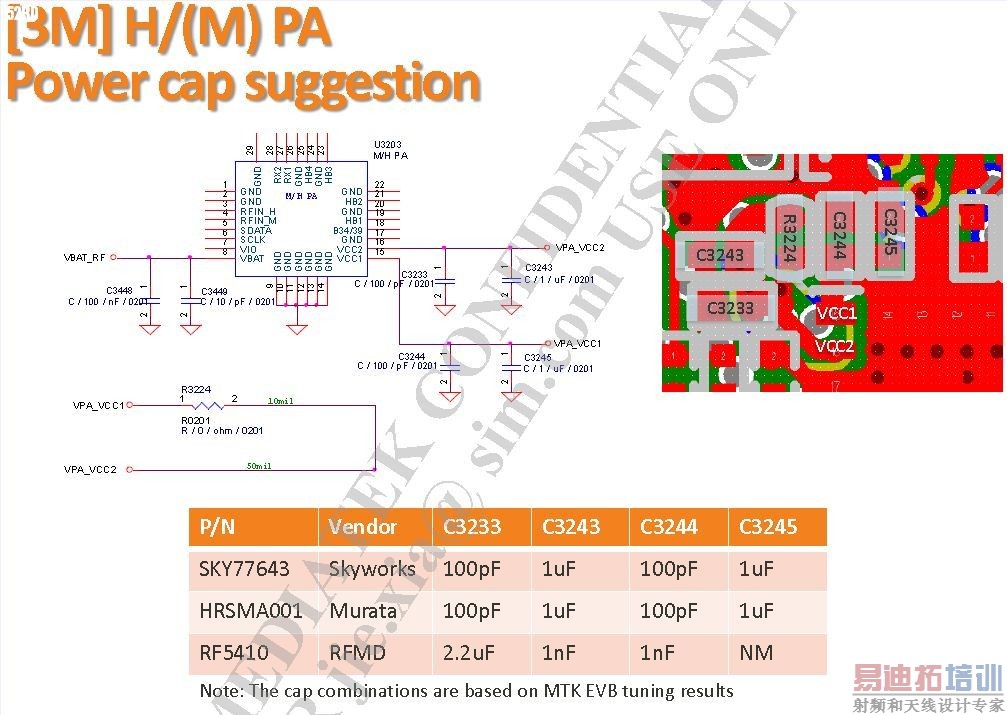

非信令模式下好多基带模块都是不工作的，所以电源可能相对干净，你可以尝试把主板上的钽电容都换成陶瓷电容，其次，你可以根据你的PA更改滤波电路如图，还有就是Transceiver上的滤波电容也可以改，还有Vramp

校准看看有问题没

校准问题没问题的，可能是芯片问题，AE在调试

圈子太小了，给你调的是联众达的白工吧

楼主富士康的

说错了 2楼是富士康的资料

我就不懂你从哪看出来我是富士康的

不是哦

AE排除了电源和各个位置的滤波电容等原因，目前解决办法是换了一个PA。谢谢。

没说原因吗？我想知道原因

学习了！

这个开关普应该可以通过修改AP、BP文件可以解决，以前碰到过是我们一个驱动的搞定的

原因是换了一个PA之后，这些问题就不存在了。可能是原pa附带过来的。

按道理不会, 也许信令时电流更大, 但非信令应该即使可以过margin也不会好吧, 要请楼主详细说明下.

情况就是描述的那样：非信令模式下开关谱OK，信令模式下超出了margin，有个尖刺脉冲；按照以往的调Vramp方法目前还没解决，匹配啥的也试过了，还在继续尝试中。更换PA后就行了。但想查明原因，究竟是什么引起的。

尖刺脉冲是从pvt看到的吗? 只能看看其他band和channel是否也这样, 来判断这个spurious的频率

我的高通平台，PA RF3236EDGE 开关谱不过，GSM 是过得

那你是富士康的吗？

真不是。
