FDD B28的A/B
录入：edatop.com 点击：

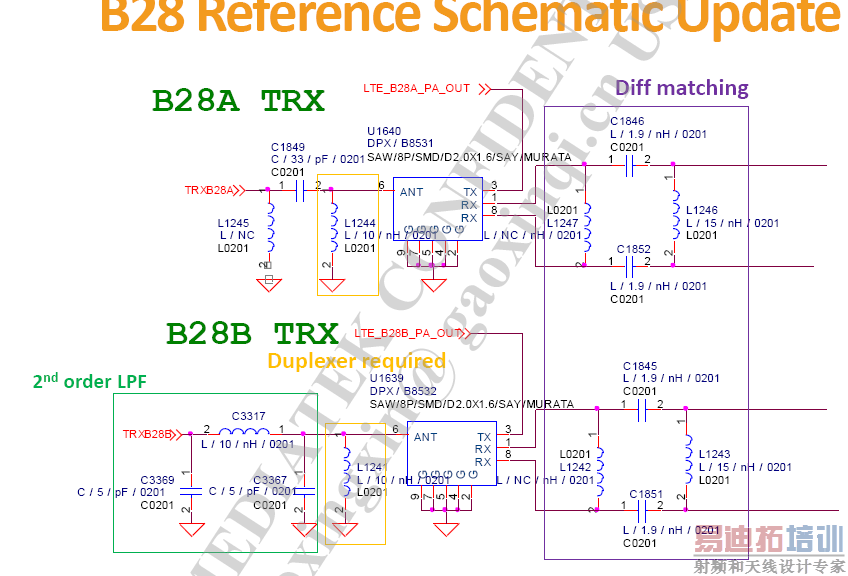

各位资深工程师，FDD-LTE的b28怎么在原理图有A/B之分啊？
频率低双工器做不好，调的时候A703-725.5 B725.5-743 起始AB走线差不多就匹配调好一路另一路微微改动一下就好
分AB主要是因为有一段频率与TV的频率重合了，如果不分开的话，带外抑制达不到要求
可以看协议上的测试要求
带宽太宽，分开可以做CA
请各位资深工程师详解
150562374 :你好，我目前的项目也有B28分开为A、B两部分，但原理图与你稍有不同，现在调试双工器的匹配遇到点困难，请问你有调试匹配吗？
方便交流下吗？我QQ894780649
因为b28就分A和B, 收发频率有重叠
是不是频率太低，带宽也较宽，duplexer难做所以就分成A和B两个了？
已加你
学习了·····

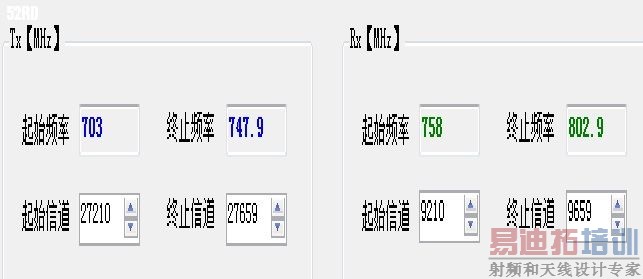

700多M，45M的带宽，收发间隔10M。带宽宽，收发间隔近，双工器带外抑制就做不好。这样就会有带外杂散，Tx对Rx的desense等问题。业内器件厂家就只能分开来做了。
学习了，解释的好详细
不过带宽好像是55M吧？
是我搞错了，是45M的带宽，呵呵
那么请问，调试的时候需要怎么调呢？
不要搞得太复杂，你就把B28A和B28B当成2个频段来调试就可以了。B28A:A703-725.5;B28B:B725.6-747.9.
15楼太棒了
B28A/B的调试和其他FDD band的调试没区别啊。天线端尽量调到50欧，很多duplexer会在天线端并一个电感，这个电感，会影响收发驻波的收敛性。Tx按loadpull调。Rx有source pull最好，没有么，慢慢盲调。对接收匹配而言，一般接收校准的增益误差比较小的值会相对比较优。也可以看看天线测试口的S11，圈小说明匹配还不错。
Lanql回复精彩，赞一个
通常是不是这样？：圈小代表收敛比较好嘛，位置在50欧后可以根据loadpull来调效率和ACLR,我这样理解是对的吧？
但我目前想问的是有A/B之分，这个怎么整？怎么区别来调？如果有问题？AB都调还是怎样？
申明：网友回复良莠不齐，仅供参考。
