W Band1校不过,log如下,请各位指点一下

录入:edatop.com     点击:

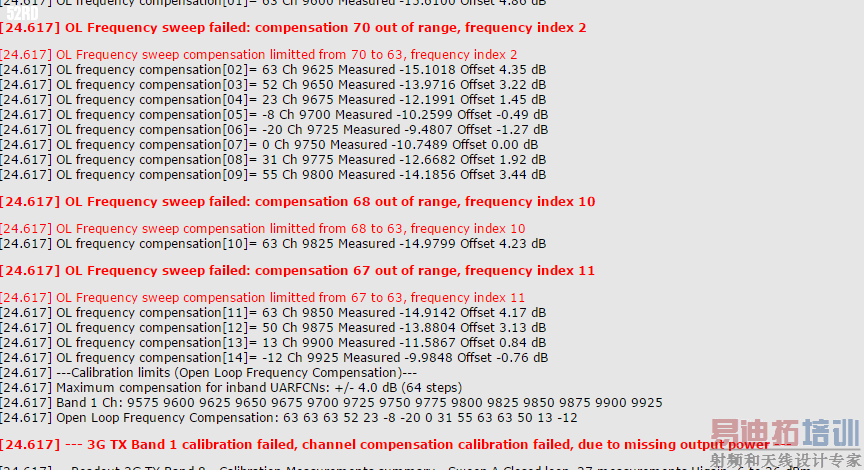

RF资深工程师都进来看看,W的B1校不过,部分log如下,附件是整个log文件。请指点一下,谢谢


fail提示



你这是intel平台?

没搞过这个平台,能不能发一个相关部分pass的log看一下

是Intel平台的,懂的话给我指点下,谢谢

我国庆收假上班给你发,家里电脑没有数据

附件里的2G 和B8是校过 的,你可以参考下

这块是新版,刚从SMT拿回来的,我校了好几次都是B1校不过,而我拿另外一块板来校,就校过了,不知道是不是版有问题,软件我也重新下载过,也校不过。

依稀看到marvell pxa910 920 的影子
年轻人先看看板子的双工器的匹配和PA的负载是否和好的是否一致吧

我也不是很懂,见过,还是先在non-signaling的模式下看看power正不正常吧,别这么急校准,也可以问问intel,让他们给点建议吧。

应该是band1 power 问题,建议用phonetool 在非信令模式下 ,打起band1 的power,点测PA 输入,PA输出,及过双工后,逐级 判断问题点

是软件的问题,换了另外一个版本的软件就校过了。

- -! ,难道你两片板push的软件不一样,其实就算校准过了也不算OK了,他这个只是补偿power的增益。

回板的软件都是最新版本的软件,最新版本软件有问题的,所以就下载之前旧版本的软件校过了,软件部在修改新版本的软件。

拿分走人

拿分走人

可能是板子不好吧

之前的板是换软件,用CMW500可以校过。现在又遇到这种情况,这块板前几天都可以校过,GSMWCDMA各指标都正常,今天再校就B1不过,提示B1功率不过,用INTEL平台的各位有遇到这情况的吗?我用非限令打功率,功率都是正常,PA好着呢。附件是校准LOG

2015-10-14_15.12.39_15.12.rar

inter平台我也刚接触,也遇到这个问题了,坐等回复

我现在又遇到这情况,换了B1的PA 又可以校过了,你的LOG 和我的相似吗?你用哪个厂家的PA ,我用的是SKY的。我现在做的项目第一版,不会出现这种情况,十月份这次回版的就出现问题了
