6735 B41功率

录入：edatop.com 点击：

MT6735+sky77643-11 B41 PA口直接输出功率只有10dbm，电流有900ma.请问各位资深工程师可以是什么问题。
TXIO口是对的，多个板子都是这种情况。

把你测试的环境拍张图片上来看看？

就是用META发最大功率，B39都有20多dbm的功率。

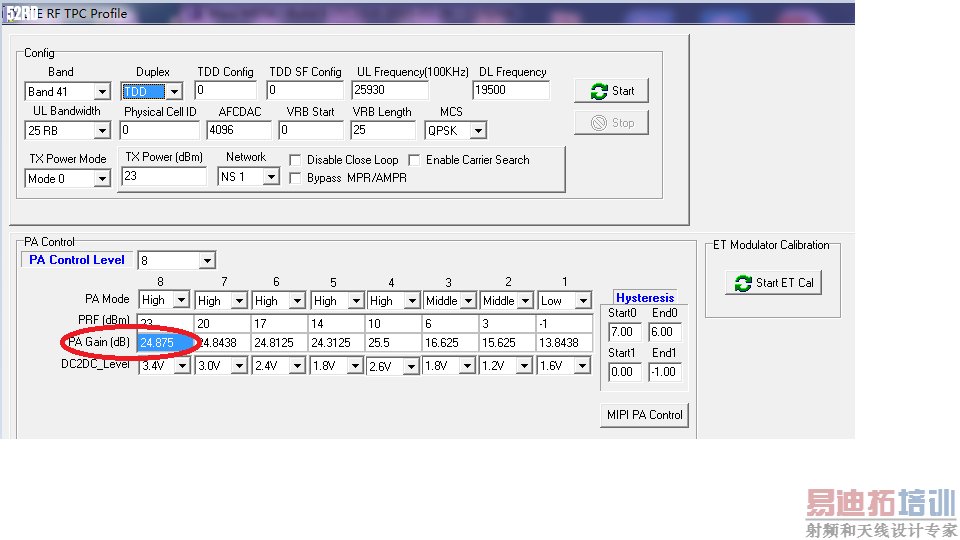

我框出来红色部分设置为0，然后download，然后再发看一下；仪器端也要设置MAX POWER

好的，谢谢回复。

不客气
下次问问题的时候说仔细一点最好有图有真相，否则别人也不会浪费时间去帮你做实验的；当你对待问题认真的时候别人才会认真的回答；
O(∩_∩)O哈哈

电流900mA说明功率应该很高但是出来的功率很低说明中间被吃掉一部分，建议拿掉PA输出口的元件再开发射看看输出功率。这时候电流也应该下来来了

单频段的B40，B41

你这是3G的,4G打饱和功率不是这样好吧!

我这就是4G的，你3G有band41吗？看清楚啦

我是说你调PA GAIN这种方法是3G的方法,MTK资料LTE看饱和功率是这样的.

好的，我只是看我们射频工程师是那种方法，我做测试的了解这个不是很多。多谢大侠的指导啦

你b41默认走的是bypass吧

可不可以分享一下此资料文档，谢谢。

tkoiytof ywe 5y54

电流起来了，把PA的TX口的匹配都摘了试试，然后点测下，功率能上来就往后逐个排查，哪儿有问题先查下物料，物料没问题就去查modem看看配置。

B41默认走bypass，你这是关掉bypass的情况下测的吗
