关于IQ信号的疑惑

小弟菜鸟，关于IQ信号一直理解的不是很清楚

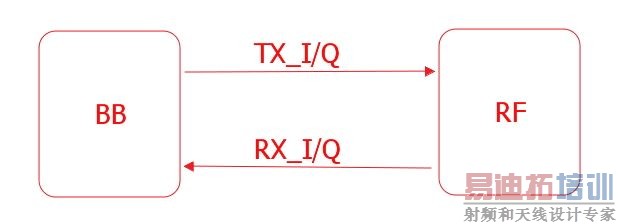

图中TX方向，BB输出，请问输出的数字信号还是模拟信号？是否已经被调制？
RX方向，RF输出，同样问题，是否已经被调制？
从一些资料来看，IQ信号可以映射到星座图上，从原理上来看和QAM调制很相似，但是手机射频中走的调制方式很多，比如GMSK，QPSK，BPSK等，这些调制方式是怎么映射到IQ上去的？

留着，坐等资深工程师解答

小弟抛砖引玉,回答下楼主的问题,不对的希望资深工程师指正. 首先BB给transciver的都是数字信号,BB里面现在都有DSP. 你说的QAM调试或者GMSK之类的调试,这些调试的前提是IQ调试,只有先分成正交的两路,才有星座图的概念. 就像你只有X轴没有Y轴,只是一个线,你是没有星座图平面的概念,就像坐标平面一样. 16QAM GMSK 或者BPSK这些就是经过IQ之后在坐标轴上坐标点的个数以及旋转的方式不同而已.大前提都是你先经过IQ调制.BB出来的信号已经是调制好的信号,Tran只负责加载到高频上发射出去.可以理解成BB里面包装好了货物,tran是货车,货物搬到车上运走一样.同样,RX经过tran只是高频载波的剥离,解调也在BB里面了.目前MTK最新平台都是AP BP是一颗芯片,比如6735 .苹果AP是自己的处理器用来跑应用的,比如A7,BP是高通的,是跑协议层的东西.楼主可以下载下MTK6169和WTR1625这类的transciver的datasheet看下,会更直观点. 不对的地方请指教.

楼上资深工程师啊请问楼上所说的AP是应用处理器吗？BP是基带处理器？

额,是的

解释的很直观。赞一个！

我来回答你的这个问题：
从一些资料来看，IQ信号可以映射到星座图上，从原理上来看和QAM调制很相似，但是手机射频中走的调制方式很多，比如GMSK，QPSK，BPSK等，这些调制方式是怎么映射到IQ上去的？
你的问题其实是通讯系统的信号调试部分的问题，以GMSK举个例子吧。
GMSK的星座图类似于直角坐标系，但是坐标轴分别为I和Q，横轴为I，纵轴为Q，方向和直角坐标系一样。
在GMSK的星座图上四个象限中分别有一个点位于坐标轴的角平分线上，且坐标用I和Q的值标示，（1，1）（-1，1)(-1,-1)(1,-1).
手机语音信号处理完之后会变成01数字串，如果要发送一个0，那没GMSK的坐标就顺时针变化90度跳转象限，这时坐标会被提取出来I和Q分别从I通道和Q通道发出；反之要发送一个1就逆时针旋转也得到一个IQ坐标值。
这样连续发送数据就分别得到了I的数字串和Q的数字串了。
也就是说一位数据分别得到一个I和一个Q。
不知道能明白不。
同理QPSK，只是描述坐标点的方式不一样而已，原理是一样的。

学习了高手

感谢回复，找到了这篇文章，可以解惑了

http://www.edatop.com/Blog/Detail_RD.Blog_SHRDFresh_64292.html

感谢回复，另外我看到这篇文章，讲解的很清楚，与大家分享

http://www.edatop.com/Blog/Detail_RD.Blog_SHRDFresh_64292.html

高通的transciver中一般是没有ADC的，ADC基本是在BB端，transciver端是通过变频后完成IQ信号和单独信号转换的，所以BB给到transciver的信号应该是模拟信号。

前排学习

http://www.edatop.com/Blog/Detail_RD.Blog_SHRDFresh_64292.html

看到这篇文章，写的很好，与大家分享

传统的数字微波理论，是分为三个部分，数字处理，调制解调，射频。
数字处理，就是原始码流的处理。进行编码（不归零码等），校验编码（FEC，CRC），扰码（卷积积分，让能量均匀分布，加强抗干扰能力），这个时候形成一个新的数字码流。有人叫这个部分的处理是基带处理。
调制解调部分，QPSK，BPSK，QAM等指的就是这部分的调制方式。将信号编码，提高通道利用率，例如QPSK，将两bits的二进制数（00,01,10,11），用四个相位来代表上，达到一次传输的作用。QAM是幅度加相位的调制方式，可以进一步拓宽带宽的利用。在传输中有16QAM，64QAM，256QAM，512QAM，在相同带宽下达到更高的数据传输速率。为进一步提高频谱利用率，将这四个相位信号调制到正交的不相干两个分量上，这就是I和Q信号，形成一个中频信号，就是IF。Modem最后的输出就是IF，这个信号还是板内的传送。映射关系本来只要发和收的约定一致就可以啦，实际上标准里都有相位图的定义。在现在手机设计的时候，有人将Modem的一部分处理化到基带中，Modem输出到RF和从RF接受的信号都是调制好的模拟中频信号IF。
RF射频，就是将信号发射到空间。这部分会有一个本振，用来产生发射的RF频率信号，IF信号调制到这个RF射频载波信号上。接下来就是PA，经过PA放大，经过RF匹配电路，耦合到天线发射出去。

学习了

精辟 学习了

精辟 学习了

精华啊，吸收了……

不同意三楼的说法:BB出来的是数字信号,在Transeiver里经过DAC，再进行调制

哥们,可能不同平台的tran内部不一样...我这边看到MT6169是由DAC的,BB给到tran的是数字信号,会在6169内数模转化后变成模拟信号,再与LO混频发出去,理解不对的地方还请指正
