请教射频几个电的问题

录入:edatop.com     点击:

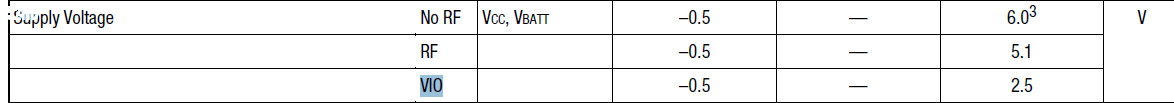

1、图片中Supply Voltage 看不懂,NO RF怎么比RF高?还有就是VIO指什么
2、PA接口的VBTT VCCVIO各自是干什么的,各自都是给谁供电,他们3个之间有什么关系
3、VBTT和VCC 都是指VPH-PWR,而且各自对接到下路 都是同一路,这是为什么?


1、可能在RF(有信号输入)的情况下,PA供电超过5.1V就很容易烧坏掉。因为没有输入的时候PA不会工作。
2、VBATT是直接电池电压给PA供电,VCC是可调电压,可用于APTET的控制电压,也可以直接接到VBATT上。VIO是PA里MIPI控制的供电。
3、没看到你的意思,一般VCC是由VBATT经过APT或者ET功能的电压IC转换过来的

多谢了

浩浩又见面了,顶下!

学习学习

学习学习

你经常逛啊

广下。

好问题。顶下

APT 是做什么用的?

seesee

学习了

学习学习!

学习学习

请问APT/ET是啥意思?谢谢!

xuexixuexi

rf retrhrtghfghret rw
