5. 实践出真知

讲一些例子
曾经调Matching接着去上厕所回来后发现
咦? 怎么Smith Chart阻抗跟刚刚不太一样?
尔后跟人讨论才知道因为电感电容的值会随温度变化
热风枪刚吹好此时温度正高过一段时间变常温了
温度不同当然阻抗不同

曾经在产在线维修发现Fail版子
其SAW Filter用VNA量出来的特性曲线跟Pass板子差很多
当下心想肯定是SAW Filter单体问题

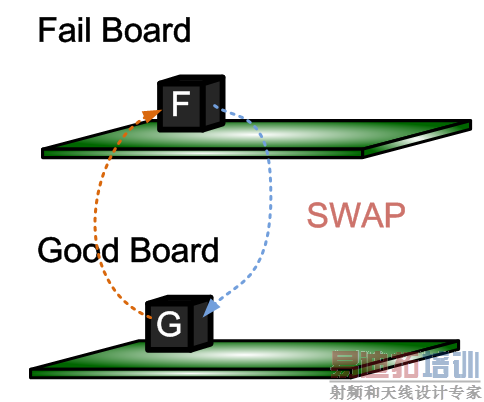

于是乎做SWAP实验

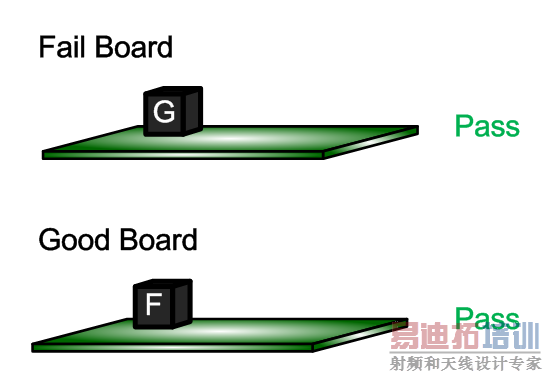

而SWAP后结果两个SAW Filter的特性曲线都几乎一致板子拿去测都Pass

心想 SWAP改变的只有两个因素
一个是单体一个是Soldering quality (因为SWAP肯定要重焊重烘)
既然现象不是跟着单体走那表示改善因素是来自Soldering quality
于是乎用仿真软件去分析同一颗SAW Filter
当输入阻抗不同时其特性曲线也会跟着不同
于是乎谜底就解开了

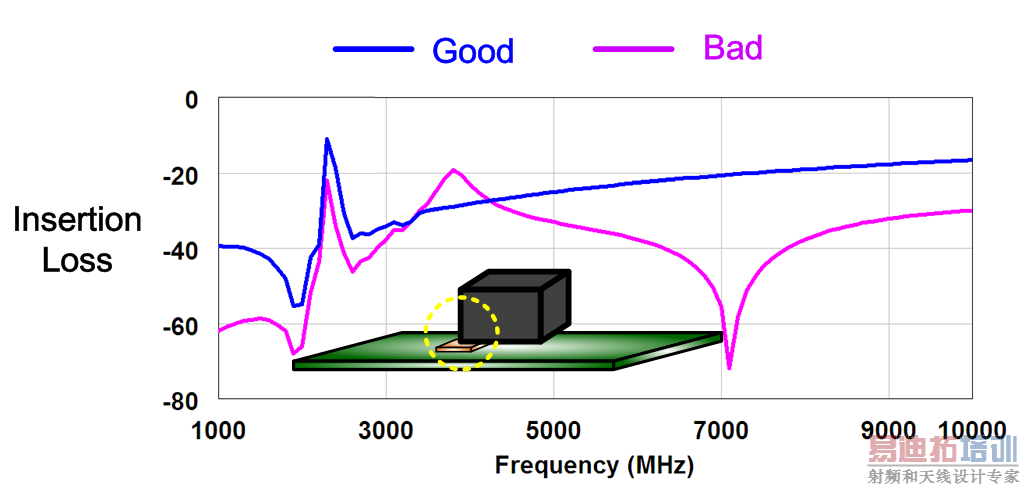

如下图 Fail板子因为输入讯号的Pad
可能虚焊或锡太多其Soldering quality
改变了输入阻抗以至于整个特性曲线都跑掉

此时学到一课SAW Filter的特性曲线不只跟单体有关
也会跟SMT有关因为会影响其输入阻抗

以上两个知识都是在实作过程中学到的
技术的根本在于实践
所以从维修书籍踏出第一步也是合情合理
直接从量讯号的过程入门RF电路的TX/RX走向

不进Lab成天看一些艰深学术派的书籍
要说你技术能进步多快我也很怀疑
大概你练武奇才天生神力吧

孔子说的思而不学则殆
这世上多的是理论无法解释的事
尤其RF又是玄学什么鸟现象都会发生

如果一个现象一直重复大量出现理论又无法解释
那这就是非常宝贵的经验
因为跟你工作相关但你从书本肯定学不到
只有实作才能学到举个例

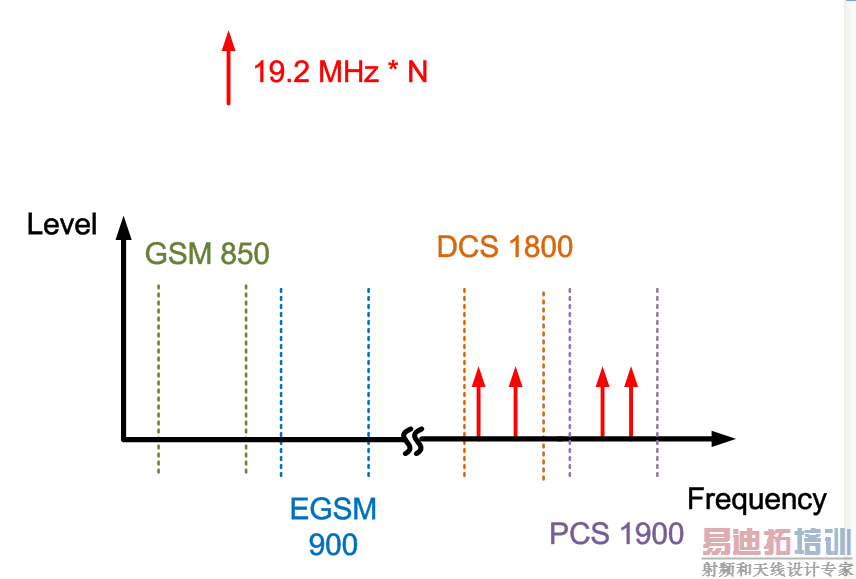

常会遇到XTAL的倍频例如高通19.2MHz
其谐波会去干扰DCS 1800或PCS 1900的接收讯号
导致Desense

重点来了
既然凶手是19.2MHz的倍频那GSM850跟EGSM900的所有接收Channel中
肯定也有几个Channel其频率点是19.2MHz的倍频啊
而且谐波一般是阶数越低能量越强
所以理论上是低频率的接收信道干扰机会越大

但常常是
GSM850跟EGSM900 频率较低但所有接收Channel都相安无事
DCS 1800或PCS 1900 频率较高却有接收Channel被19.2MHz的倍频打到
这我实在无法用理论解释但该现象我遇过太多次了
就算理论可以解释那肯定也是先出现该现象再事后分析
解这种bug靠的是经验不是理论
不进Lab只看书你肯定学不到这课
(待续)
