请教下各位，MTK6732+6169平台。测试spectrum emission mask时发现在中心频率+2.5MHz左右的位置有一个干扰点，请问下这个干扰点是怎么产生的，B34的高中低信道测试到的结果差不多，B39也有，但是幅度稍小。麻烦资深工程师帮忙分析下，谢谢啊！

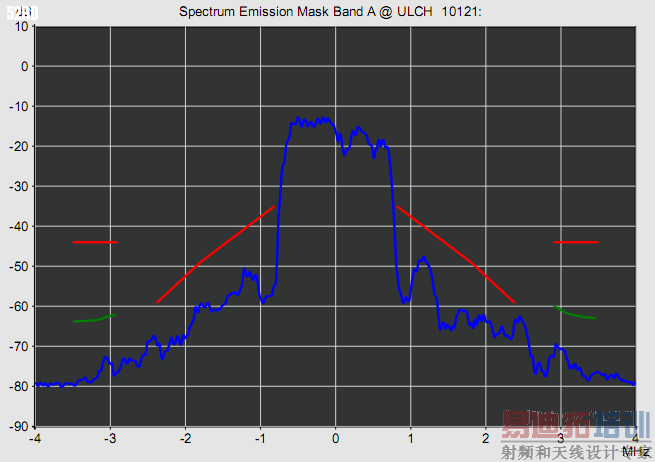

更改PA的输入匹配，把对地的两个电容去掉后有所改善，测试结果如下图

新人没人气啊，哪位资深工程师帮忙分析下

那些非单调，是频率干扰，看看匹配，看看PCB阻抗线周围信号，及下层有无数字和clock信号线

SKYWORKS,RFMD,AVOGO,AIROHA,RDA,,TRIQUINT,QUALCOMM,AIROHA,SAMSUNG,HYNIX,SANDISK,Murata,MTK,,FREESCSLE,马威尔,INTEL,NXP,USI,REALTEK,BROADCOM,DALLAS,MAXIM,LATTICE,MICROCHIP,BOSCH.敦南光感
本公司长期收购：代理，OEM,海外工厂（手机，平板，导航，安防,手持设备，无人机,智能家居）等一切库存物料。另有大量现货供应！微信:15013707072 xiaoj168@163.com

看上去略有改善，效果不大啊

PCB没问题，阻抗线都有包地。现在就是不清楚这个2.5MHz的信号怎么产生的，有哪些产生2.5MHz干扰信号的可能呢

不一定是2.5的频率，看着像2.4M，晶振频率多少，MIPI频率多少？

给VBAT电源单独供电看看，6169供电也单独供电试试看

2.5M可能与SIM卡时钟有关，请看下IQ走线与SIM卡时钟是否保护良好

我们的板子，TDS的功率到现在还没有出来呢。6735的
