请教版上的资深工程师，IP2是怎么影响灵敏度的呢？
录入：edatop.com 点击：
想请教版上的资深工程师，IP2是怎么影响灵敏度的呢？有没有具体一点的解释，谢谢啦
这是零中频架构接收机的既有缺失

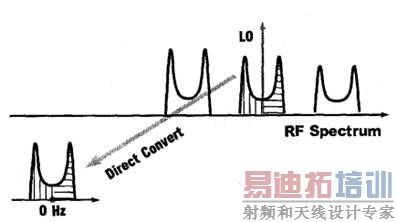

因为零中频 顾名思义 以RX而言
会直接将RF讯号 降频为基频 省去中频
假设有两输入讯号，其频率极为接近，
f1为干扰源，f2为讯号，f1=f2，
若LNA线性度不好 就可能会产生IMD2
IMD2 : f1-f2 = 0亦即IMD2，会座落在频谱上为零之处，或其附近，很难滤除，

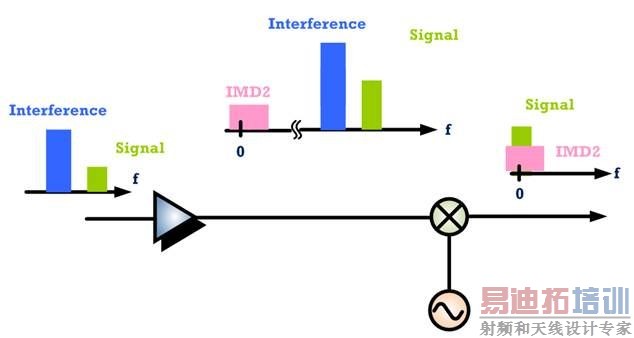

因此会直接干扰到主频，SNR变差，灵敏度当然不好。如下图:

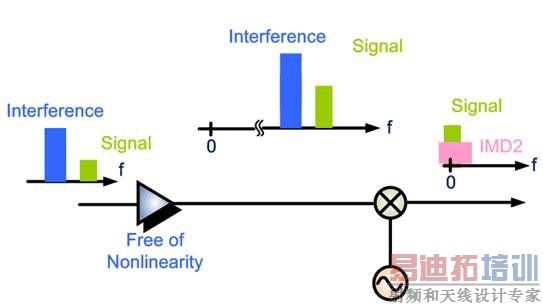

就算LNA线性度很好 但若Mixer的线性度不好
一样会产生频率趋近于零的IMD2
如果你RX电路的IIP2高 则抑制IMD2的能力就越好
当然灵敏度受IMD2劣化的机会就越小
而RX整体电路的IIP2 除了跟LNA, Mixer本体线性度相关
也会跟LNA的Gain, 以及Calibration有关

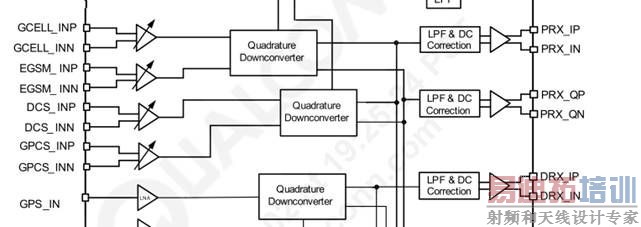

以高通的RTR6285A为例，其接收机后端，便内建了DC Offset的校正电路。

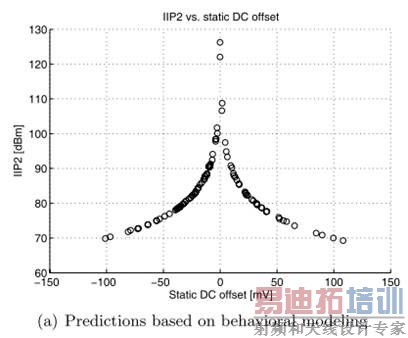

透过DC Offset的抑制，连带也提升了IIP2，如下图 :
顶资深工程师！
非常感谢criterion资深工程师的答疑解惑！
非常感谢criterion资深工程师的答疑解惑！
顶，好贴已经收藏。
膜拜！
