测试灵敏度时发现TX通路PA输出匹配对接收灵敏度有很大影响，这是为什么？

duplexer的隔离度不好或者duplexer的layout没做好，比较普遍的问题了，简单的说Tx couple到了Rx上。

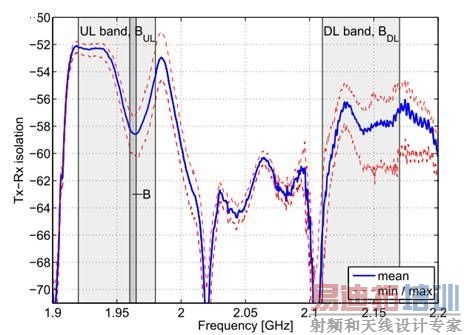

首先谢谢解答我的问题！我测过双工的TX到RX的隔离度，大概在-60dB以下，应该是没问题的，而且测ANT端到TX端看RX带内抑制也在-60左右，如果有耦合的话应该可以测出来的吧，另外为什么PA输出匹配会有这么大影响呢？

PA输出匹配全部直通试了没，有没有对地的电感？一般是隔离度问题

怎么测？看TX的S21吗

对layout走线确认一下TRX走线TX走线与RX走线之前是否有领层干扰，尽量做好包地隔离，另外关于最大功率与最小功率下RX接收变差可能是PA发热导致双工器温漂，这个问题可以自己找资料看一下，可以用风扇做实验。

若是PA输出匹配的影响那就是Spectral Regrowth



简单讲就是ACLR 所以如果你靠调PA Load-Pull的方式去改善ACLR
原则上可以改善灵敏度
至于Max / Min Power的灵敏度有差那肯定啊
因为ACLR有差 肯定是大功率的ACLR较大

除此之外 Duplexer输出的阻抗 对灵敏度也有影响

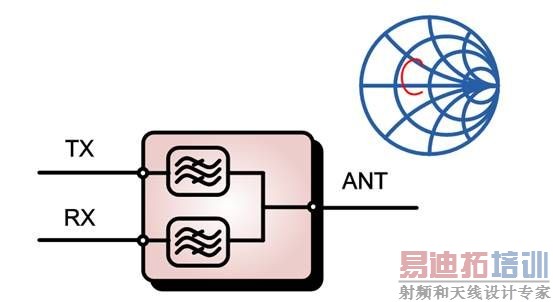

若ANT Port看出去的阻抗偏离50奥姆
以Tx观点那就是整体Load-pull改变ACLR变大当然灵敏度变差
以Rx观点整体Rx路径有MisMatch Loss (假设Rx是单端50奥姆)灵敏度变差
以Isolation观点因为Isolation会变动所以抑制Tx Leakage的能力变差
灵敏度当然变差



当然只要是Duplexer的ANT输出端 包含ASM的输出端
有MisMatch的现象以上三种情况一样会发生
即便Duplexer到ASM之间阻抗很接近50奥姆
因此在量测Tx-Rx isolation时 ANT Port输出一路到Connector
都要保持通路(所以ASM要打开)
这样才能厘清 Duplexer的isolation不好 是本身就不好
还是ANT Port看出去的阻抗没调好导致isolation不好

至于若是怀疑Duplexer温飘导致灵敏度变差
原则上这只会发生在Low Channel或High Channel
不太可能整个频带都受影响



而且要厘清也很简单
Step1. 量Min Power的灵敏度
Step2. 量Max Power的灵敏度
Step3. 再量Min Power的灵敏度

然后比较Step1跟Step3 灵敏度差多少

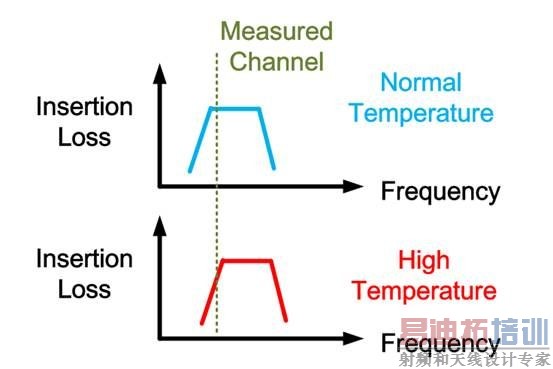

因为Step1是常温 Step3是高温
当然Thermal Noise 灵敏度肯定变差
但重点是差多少

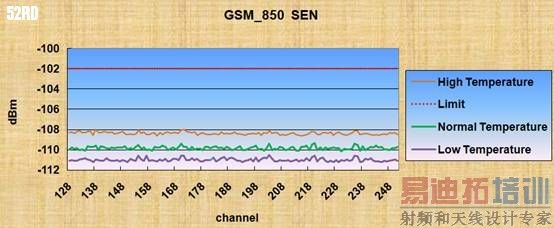

以之前的量测数据看来Thermal Noise会导致灵敏度将近2dB的劣化
因此若再加上温飘 至少3 4 dB跑不掉
当然最准的方式 还是直接量Duplexer其ANT – RX的Insertion Loss
分别在常温与高温的比较

ACLR变大当然灵敏度变差。
请问这一句该怎么理解，谢谢。

可参照这篇文章

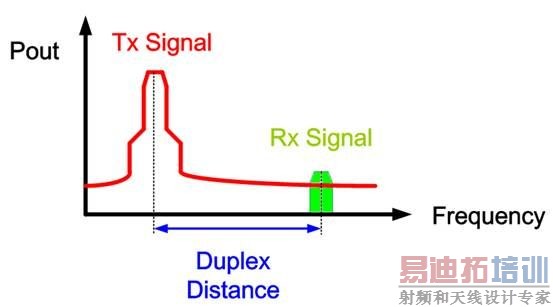

简单讲就是ACLR会使Rx讯号的Noise Floor上涨信噪比下降
那当然灵敏度变差

你好，可以说的详细点么？PA输出匹配全部直通后怎么看对地电感呢？如果有的话，对灵敏度有何影响呢？谢谢。

我是将双工RX和TX端后面的匹配全部摘掉，把开口缆焊接在与RX和TX相连的焊盘上，ANT端保持不变，测试TX到RX的隔离度。

谢谢指导！

非常感谢criterion资深工程师的指导，看了收获很大！

同意

高温时双工是往左漂还是往右漂？

看了您的回答，有点明白了。
这种因为ACLR影响接收灵敏度的问题，是不是只会出现在上，下行靠的比较近的BAND里。
假设上下行频点相隔几百MHz，若是Tx两旁频谱较大，在接收的频点上，能量应该衰减的只剩下很少了吧。

感谢criterion资深工程师

criterion资深工程师啊啊啊啊啊啊

感谢各位大师分享
