关于双工器的隔离度

录入：edatop.com 点击：

怎么理解双工器的隔离度？看双工器的规格书看的不是很明白，希望得到高手赐教，特别希望
criterion资深工程师的回复
隔离度对哪些射频指标有影响呢？

分享下规格书

同求，希望有资深工程师来解答！

双工器的隔离度影响的是哪些射频指标呢？

规格书

WISOL_SFXG50PZ702(BAND 1).pdf

TX(RX)的带内peak相对于RX(TX)的带内peak的相对值，单位dbc，一般都选中心频点去看

第二幅图看上去不太理解

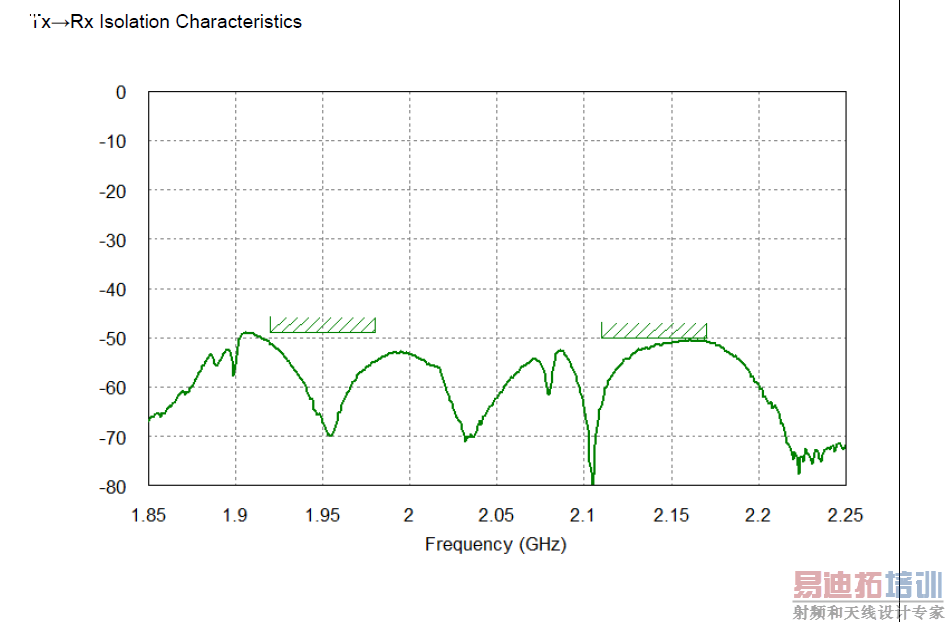

第2副不是更直观么，直接告诉你隔离度了啊，每个频点的TX对RX的隔离都用曲线描绘了

8楼正解。

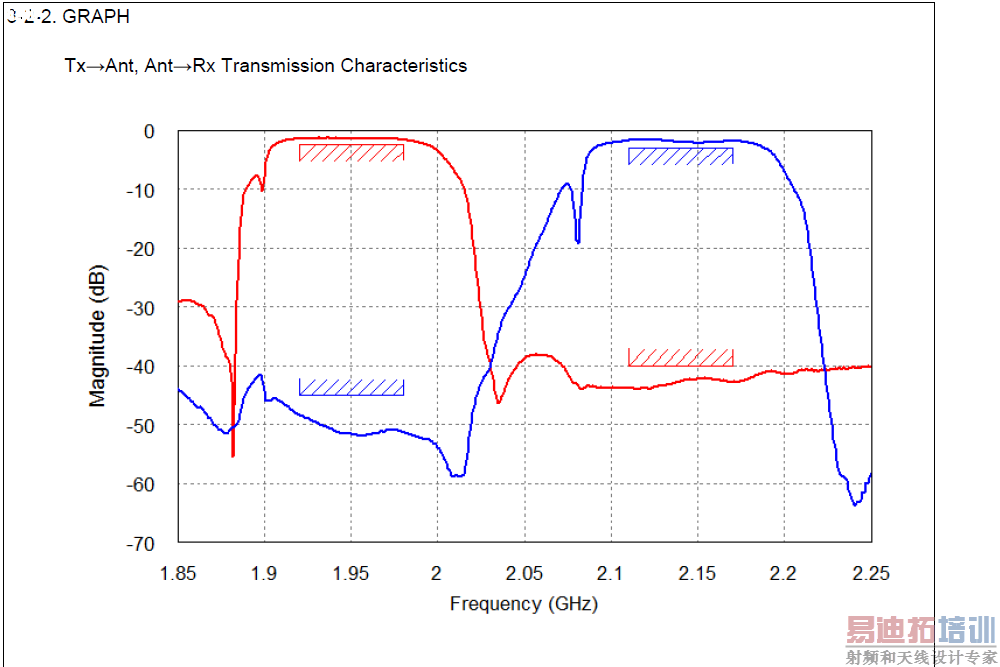

哦多谢第一幅图红蓝曲线那个是tx-ant ant-rx

有哪些资深工程师能够详细的讲解下不，小弟刚开始搞RF，不知道怎么看这两个图

你管它TX还是RX，隔离度，看一条线就行了，只和频点和频段有关系，如果你要看1.95G对1.951G的隔离度，那隔离度就是0！

双工器就是一个自动分辨接收发射的开关。保证只有其中之一。

主要会影响接收的隔离度，如果怀疑是这个原因可以分别在最小功率和最大功率下量测灵敏度。

可能会影响TX EVM

双工器的隔离度分两个部分：一个是TX-ant这个上行发射通道对接收频段范围的抑制度，另外一个就是ant—RX这个下行接收通道对发射频段的抑制度。假设ANT是Port 1，TX是port 2， RX是port 3，那么S32在发射频率范围的dB值就是接收通道对发射的隔离度，反过来S23在接收频率范围的dB值就是发射通道对接收的隔离度。通常接收通道对发射的隔离度要求相对被关注的更多一些，因为会影响到灵敏度。还有由于双工器在一定的功率范围内是可以当做无源互易的，因此S32=S23.

好帖！DDD

oo 还是不会

16楼说的那么清楚了，还不会，连测试方法都告诉你了

用评估板测Tx to Rx的隔离度多些！
