EVM如何看是幅度问题还是相位问题
录入：edatop.com 点击：
如题，测试EVM的时候。比如LTE的，如果fail了，怎么看是幅度问题还是相位问题?谢谢
星座图应该可以看出来。但如果判定是幅度问题或是相位问题，怎么针对性地解呢？
可以看Phase error
如果Phase error Pass 那表示只跟幅度相关
那就是要去排查 看是Matching问题 还是Transceiver或PA问题
还是电源问题 电源一般不外乎就 : 稳压滤波IR Drop这三大类

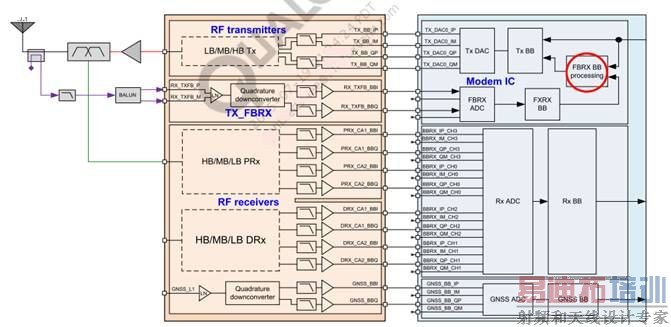

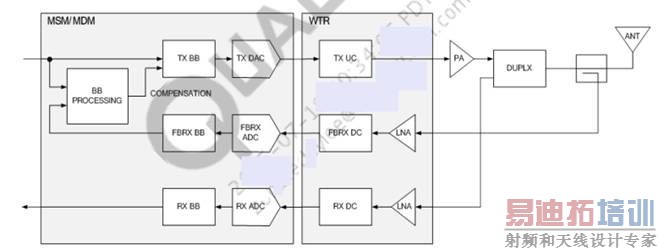

还有一点一些高通平台 会有FBRX (Feed Back Receiver)的机制如下图 :
简单讲就是透过Coupler 把Tx Power反馈到收发器里面
然后送到基频去做处理 以侦测输出功率是否精确 并适当地调节输出功率
所以若是这段走线 阻抗没有控制在50奥姆 或是被Noise干扰
也会影响幅度失真 进而导致EVM问题
当然 也会产生WCDMA的ILPC问题
或是软件没有开启功率侦测的功能 那也会出问题

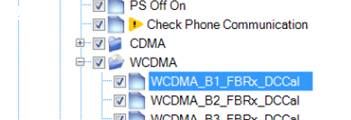

或是若没K好 没有透过校正来抑制FBRX路径上的DC Offset
也会影响侦测的功率 进而导致EVMFail
请教一下资深工程师，怎么判定TRANCESVER或者PA是否有问题，利用铜管直接看输出端的EVM吗？还有电源的参数，比如稳压纹波IR drop 会影响PHASE吗？多谢
这里有个简单判定PA还是TRANSCEIVER工作异常的方法，MTK平台。
注：PA采用SKY7643（3G/4G PA），TRANSCEIVER采用SKY77910（带2G PA）。
按以下步骤：
1.手机外接电源供电，并通过USB连接上META，进入校准界面（factory mode），添加好校准文件后，勾选上3G/4G校准项目，去掉2G的，开始校准。如果校准不通过，此时可能是PA异常，也可能是TRANSCEIVER异常。
2.去掉勾选3G/4G的校准项目，勾选2G项目，开始校准。如若校准不通过，此时可以判定TRANSCEIVER工作异常。
3.打开META的3G/4G TX界面，选取一两个band，发送功率，然后观察外接电源的电流变动情况。如若没有明显变动，则表明PA工作异常。
新人，小小的经验，欢迎指导。
若TRANSCEIVER 断开，焊接射频下出来，测的EVM大概会是多少是正常的呢？ EVM RMS AVG2以下吗？这时TRANSCEIVER的功率是0左右。
受教了，学习学习
mark一下。
个人感觉电源问题还算是容易调整的。遇到最多的是匹配问题。真要是Transceiver或者PA。
这毕竟是一个量产工程，不是实验室开发板。
