矢量网络分析仪测阻抗问题
录入：edatop.com 点击：

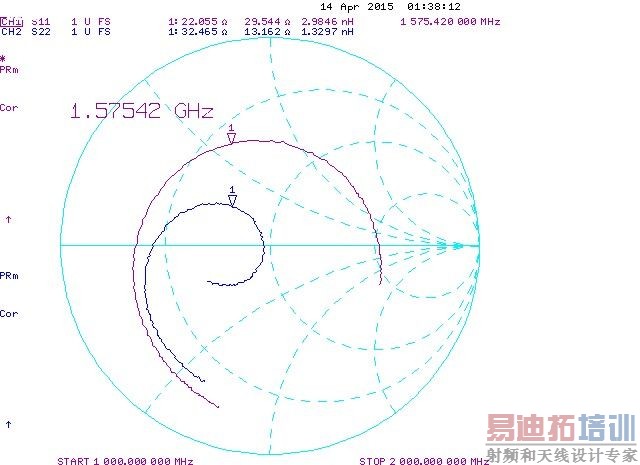

求资深工程师，图上22.055欧姆是表示阻抗吗，我算了下，后面29.544欧姆是感抗，2.9846是对应的电感值，阻抗不是等于电阻+电抗吗，如果22.055是”阻抗“，却比感抗小了，这个22.055到底是不是阻抗，求高手
从图上及结合数字看，小哥你这S11里 22.055表示阻抗实部，29.544表示阻抗虚部，总的就是Z=22.055+j29.544，归一化之后和图中是可以对得上的，敢问小哥你这S22是在S11的基础上串了电容还是并了电容，还是其他什么波，应该是小并了电容。，新手不懂，看楼下求资深工程师讲解。
S22是输出端口参数，那这S11输入阻抗是Z=22.055+j29.544的模吗？
顶起，看楼下
好贴求高手来解答
来福，没串并，趋势都不对。
应该是测了2个端口，
这个问题虽然很基础，很容易混淆：阻抗=电阻+电抗，电抗包括容抗，感抗。
工程中我们现在一般习惯统称阻抗，不会分是电阻还是电抗。
也就的广义和狭义的叫法，如果你细问22.055是电阻， 或者说是阻抗的实部。
阻抗表示方法有很多，以前我们学的向量形式，极坐标形式，复数形式等，
模式针对极坐标形式而已，你给出的是复数形式，一般不提模的概念。
小兄弟，需要到我这里进修一下，呵呵
那图上1端口阻抗是Z=22.055+j29.544，在没有simith图的情况下，怎样判断他的阻抗到底好不好呢，是不是还是要换算成一个实数值？
2楼正解
这是用来做认证测试的
敢问你是做培训的吗？
徐总，你又拿小号水。
不知道楼主测的什么东西，是双端口吗，对这个了解比较少。
双端口功放，阻抗是不是不能用实数值表示，所谓的50欧姆阻抗其实也是50+0j的简写？来自: iPhone客户端
2楼正解。
谢谢分享：）
