请教关于TD_LTE的B40/B41的PRX和DRX的区别

录入：edatop.com 点击：

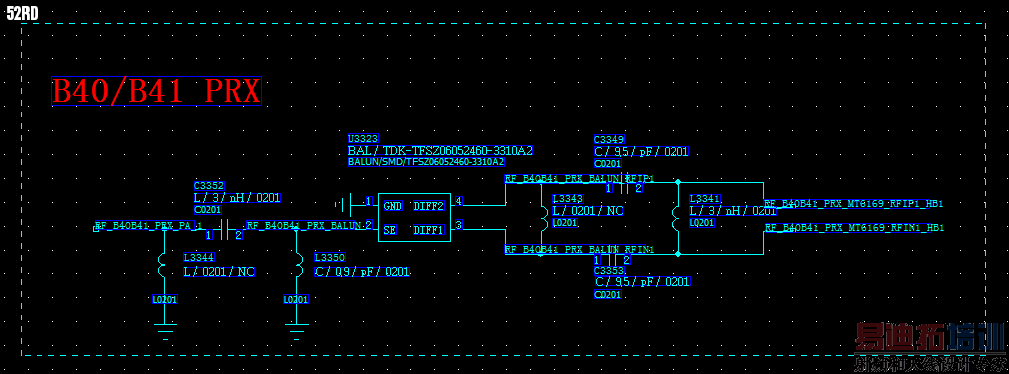

MTK6735平台5M10B的参考原理图中，PRX的B40和B41的SAW是公用同一个SAW，带宽直接覆盖B40/B41((T)滤波器,BALUN,2300-2690MHz,0.65x0.5x0.4mm,BL0605-10L2500NA,ACX)

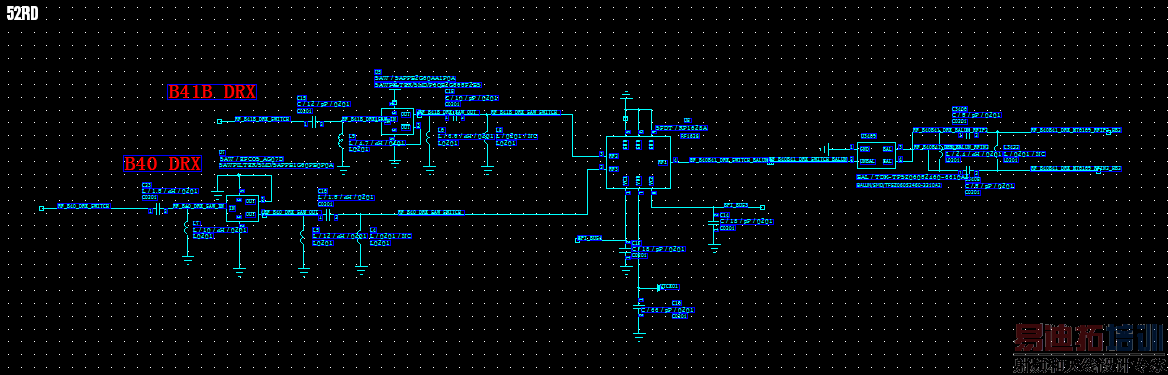

而DRX上，B40/B41就不能用同一个SAW，而是单独用的两个SAW+开关+ballun这种形式，为什们呢，为什么不能直接用这个带宽非常宽的SAW呢？

求解！

可以共用一个，分集灵敏度下降

请教下B38可以和B41走一路吗。

肯定可以的

走一路不就B38 B41不能同时支持了。CMCC 要求的LTE是不是B38 B39 B40，B41可选

PRX的B40和B41的SAW是公用同一个SAW, 这个应该是个双SAW，很有可能是B38/40(23002400, 25702620)的，B40 23002400MHz, B41 100MHz 25502650MHz,如果是一个SAW, 必须跨度23002650， 350MHz 带宽即便用FBAR都有点难度，而且即便是有，B40/41分属两个频段，为什么要用大带宽滤波器，如果可以，还要针对不同频率开发SAW干嘛？

圖中的是Balun filter,但主要當做Balun使用, B40與B41頻率很靠近,就像樓上說的用FBAR做都非常難做,況且真的做出來一顆帶寬含括B40與B41的filter價錢肯定不便宜,比兩顆單獨的filter我看要來的貴很多.

不错，不错

申明：网友回复良莠不齐，仅供参考。
