请问手机射频摆件要注意哪些
录入：edatop.com 点击：
双工器是靠近transceiver好还是靠近PA好，请各位告知一下，另外天线净空区一般多大面积啊，天线馈点靠近板边多大好？
transceive
transceiver
transceiver
transceive
为啥要靠近transceive ？
净空区5*5
transceive
为什么靠近Transceiver好？
双工器位置不一定非得靠近PA或者非得靠近transceiver了。
Transceiver

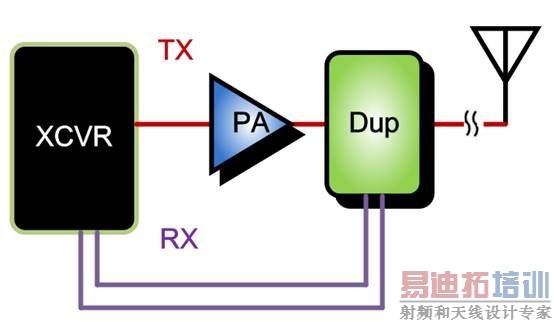

Block Diagram如下

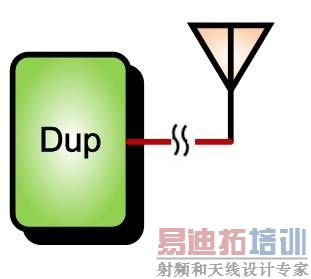

因为Duplexer的ANT Port是Tx/RX共同路径为了使这共同路径走线短
所以一定需要靠近天线
那再来就是你讲的 是要靠近PA?还是收发器?

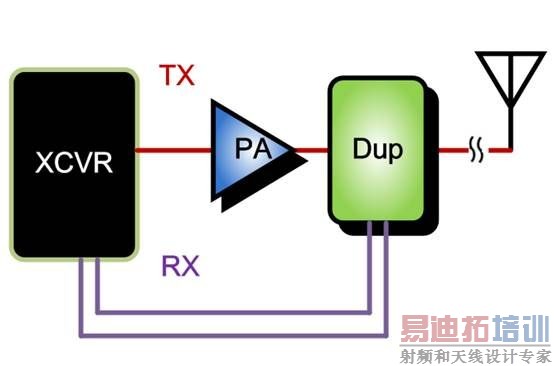

如果是靠近PA
那就是收发器会离双工器较远 意即RX走线长
那么灵敏度就劣化

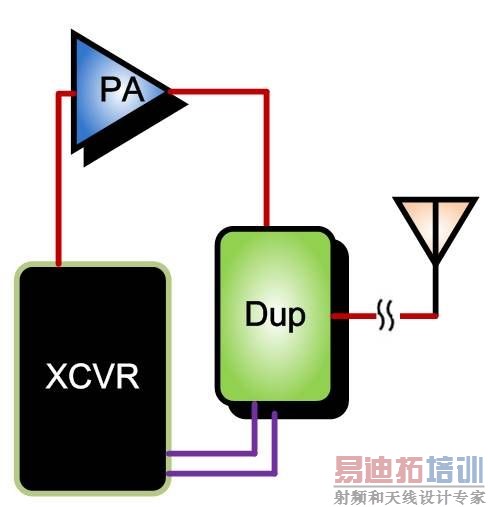

那如果是靠近收发器 那么PA就会离双工器较远

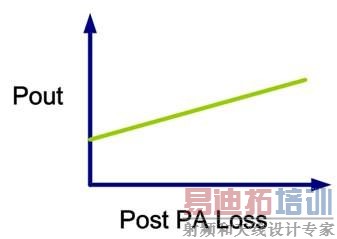

此时PA的Post Loss变大 便使得PA输出功率需打更大
来达成Target Power例如23.5 dBm 如下图

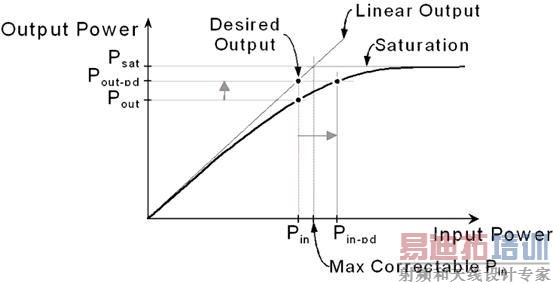

当然PA输出功率打越大 那就是越接近饱和点 其线性度会越差
意即你的ACLR, EVM有可能会变差
所以看你是要牺牲RX还是TX
如果牺牲TX 补救措施是
看有没有线性度较好的PA 最好是pin-2-pin
这样若TX劣化 可以赶快换
不过线性度较好 一来是耗电流会变大 要考虑Thermal的issue
同时待机时间会短
而且线性度好 就会贵你要看公司愿不愿意让你导入
牺牲RX就比较没补救措施了因为根据Noise Figure公式
LNA输入端的Loss最是关键 因为LNA都会内建在收发器中
所以RX走线长Noise Figure大灵敏度就差
加上RX走线长受干扰机会就大
哪怕走内层也一样 因为手机空间有限内层RX走线
不太可能两旁或上下都是完整的GND完全无走线
有可能会有高速讯号线甚至电源走线邻近
所以真的两害相权取一轻的话 确实是RX先顾
也就是要靠近收发器
