关于MTK6735_LET原理图2G的通道问题

录入：edatop.com 点击：

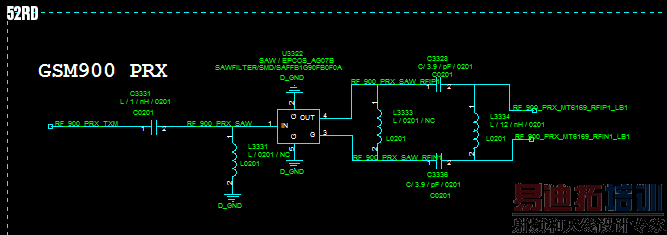

MTK6735平台，的参考设计中，关于PRX只看到GSM900的RX SAW，没有看到DCS或者PCS的RX SAW，请问DCS和PCS是走哪条通路呢？

附件是MT67355M10B的参考设计

DCS和PCS的RX能不能走LTE B2 B3的双工器的通道呢？

自己顶一个，期待高手指点

也期待高手指点

不就是你自己说的，和4G同路了

可以啊，就是走B2和B3啊。

DCS 走B3 ，PCS 走B2注意在rf.h和mipi.c里面配置一下即可

还请教一下，为什么GSM900和850不能走LTE的B5，B8通道呢？

你看的5M10B的频段并没有B8,所以850能和B5共通路.900没有B8接收共通路,只能拉单独一路

非常感谢！

申明：网友回复良莠不齐，仅供参考。
