开关调制频谱问题怎么解决

录入：edatop.com 点击：

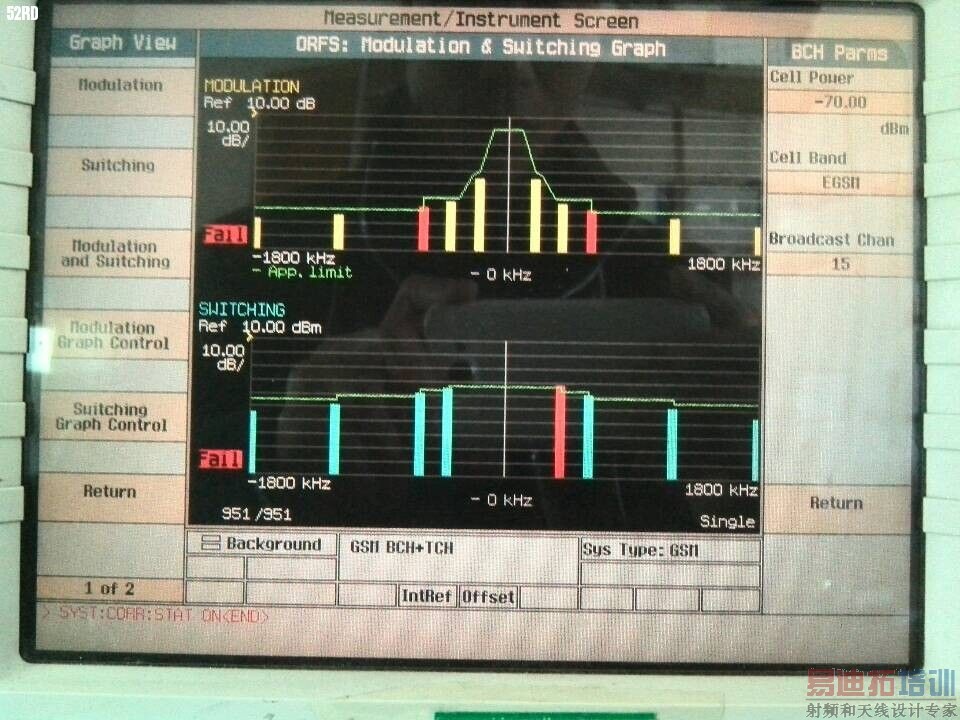

大家好！在调试手机射频时,开关调制频谱不过，该怎么解决？求高手指点，谢谢！

先看看饱和功率够不够,不够调下匹配,MTK平台看看ini文件Vramp值,微调下试一下.看看PA Vramp一路上的低通滤波电路改善下谐波. HB或者LB都有问题试着调一下tran到PA的那一段,改善下入PA的线性度. 都不行就外置供电,看看是不是供电导致的fail.楼主给的信息太少了,是不是已经解决了?分享下吧

楼主是哪个平台的,这个是稳定的fail还是抖动的fail,饱和功率如何?

关注中

功率多少？

关注2#问题的回复，说到点上了。

校准后会不会好

关注中。
什么是开关调制频谱

这个需要手动调试吧调ramp值

等待高手分析。

楼上高明啊，精英不少

学习中

调时序，调ramp

谢谢JACK的指教。使用的是SC6531平台，在120信道，功率10等级时出现问题。找到IC代理商处理，他们说需要调PA线性，这个影响不大，只要不些认证就没问题，并简单告诉了下调试线性的办法。但是还没彻底解决。

谢谢指点。使用SC6531平台，但是问题是怎么操作？新手一个，不知道怎么去调时序和RAMP，有相关资料吗？麻烦发来看看fossawolf@163.com,谢谢！

JACK，你好！刚接触手机射频，不知道怎么去调时序和RAMP，有相关资料吗？麻烦发来看看fossawolf@163.com,非常谢谢！

我最近SC6531也遇到6个主板DCS1800在+-600KHZ，在9到15功率等级就出现调整谱超标现象。但也有6个正常的主板也。饱和功率余量没有问题，基本在33.7以上。在PA更改大的47UF电容基本可以解决，但成本增加，而且有些板子是没有问题的，想找出问题，以便后面项目注意此问题。（本人做过的实验：更换CPU（无效）；更换射频PA（HS8292U,有部分主板可以改善，但还是不能所有解决）；更换旁边的22UF电容及旁边的两个小电容（无效）；断开GSM的接收及发射通道（无效）；更改晶体（无效）；屏蔽盖去掉（无效）；RAMP调试了那个电容电阻（无效）；也检查了主板线路没有多大问题，该包的包了，该隔离的隔离了；重新校准（无效）；单独夹4V电源（无效））。请大侠还有什么指点指点的？板厂都是同一家的，我最怀疑的是板材问题。
开始也怀疑VBAT线与前端射频线交叉（但有一层地隔开），但有些项目有交叉但是OK的。

展讯平台的我不太熟悉，很早之前做过一个3G项目的。
