讨论LNA匹配加电阻的问题
录入：edatop.com 点击：

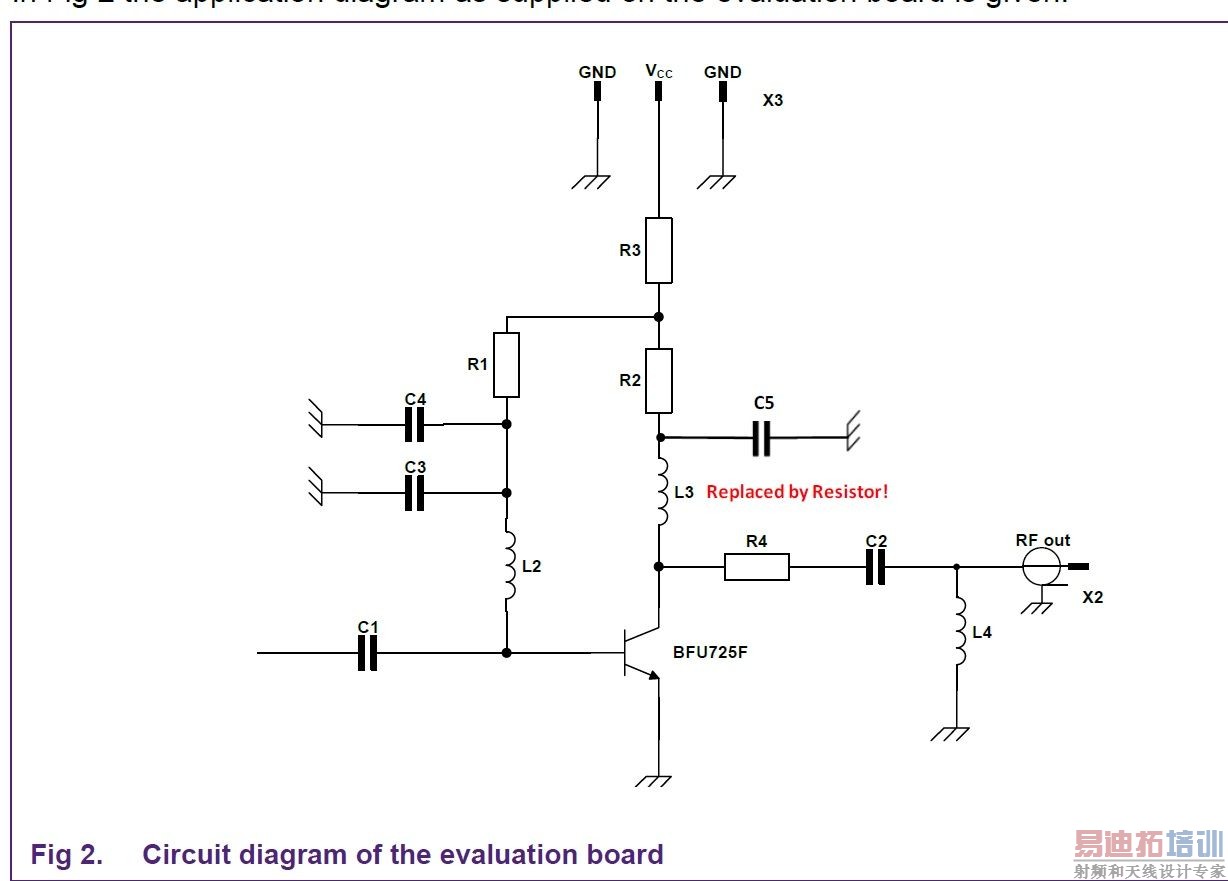

最近看到一个用低噪声晶体管做LAN的官方推荐电路图，晶体管为BFU725,在官方推荐的电路图中，匹配电路中有一电阻R4，我一般见过的射频的匹配都是用LC两种元件来的，电阻匹配应该会有功率损耗吧，有谁能从原理上来讲解下这个电阻的作用呢？
看见大家有有讨论，于是回去翻了下书《射频通信电路》--陈邦媛（第二版）第164页最下面有LNA匹配网络的一段话，仅供大家参考：书中原话为----------匹配网络可以用纯电阻网络，也可以用电抗网络。电阻匹配网络适用于宽带放大，但他们要消耗功率，并增加噪声。采用无损耗的电抗匹配网络不会增加噪声，但只适合窄带放大。
看见大家有有讨论，于是回去翻了下书《射频通信电路》--陈邦媛（第二版）第164页最下面有LNA匹配网络的一段话，仅供大家参考：书中原话为----------匹配网络可以用纯电阻网络，也可以用电抗网络。电阻匹配网络适用于宽带放大，但他们要消耗功率，并增加噪声。采用无损耗的电抗匹配网络不会增加噪声，但只适合窄带放大。
来人啊
猜一下，会不会是稳定性考虑？这电阻多大？
33ohm，稳定性？这个该如何理解
路过 拿分
坐等资深工程师解答
mark
坐等资深工程师解答
应该是做直流偏置用的吧，调整Icc的。应该和RF匹配没关系。PS：直接问厂家不就明白了。
你如果有低噪管的模型，直接在ADS中仿真看看，把这个电阻值变化一下看看是什么参数变化了。
估计是调试的结果，不同频率下LCR各自的属性不同。
在这边加个电阻还真少见 不懂等资深工程师
做延时吗
通常没有这样干的。
不过在LNA后，而不是在LNA前，加一个不大的衰减器，对于最终的灵敏度影响也没有多少。
稳定用的
路过 拿分
增加稳定性系数
增加稳定性系数
应该定义为稳定性问题，前一段时间看到的资料里面正好有讲到，《射频电路工程设计》——[美] 李缉熙 Richard Chi-Hsi Li 著，第一章就都是LNA设计的内容，1.2.4和1.2.6，那个电阻是一个降低Q值的元件，通过这个元件，带宽增加了，LNA从不稳定状态转换为稳定状态。
