Agilent 频谱仪使用的疑问

录入：edatop.com 点击：

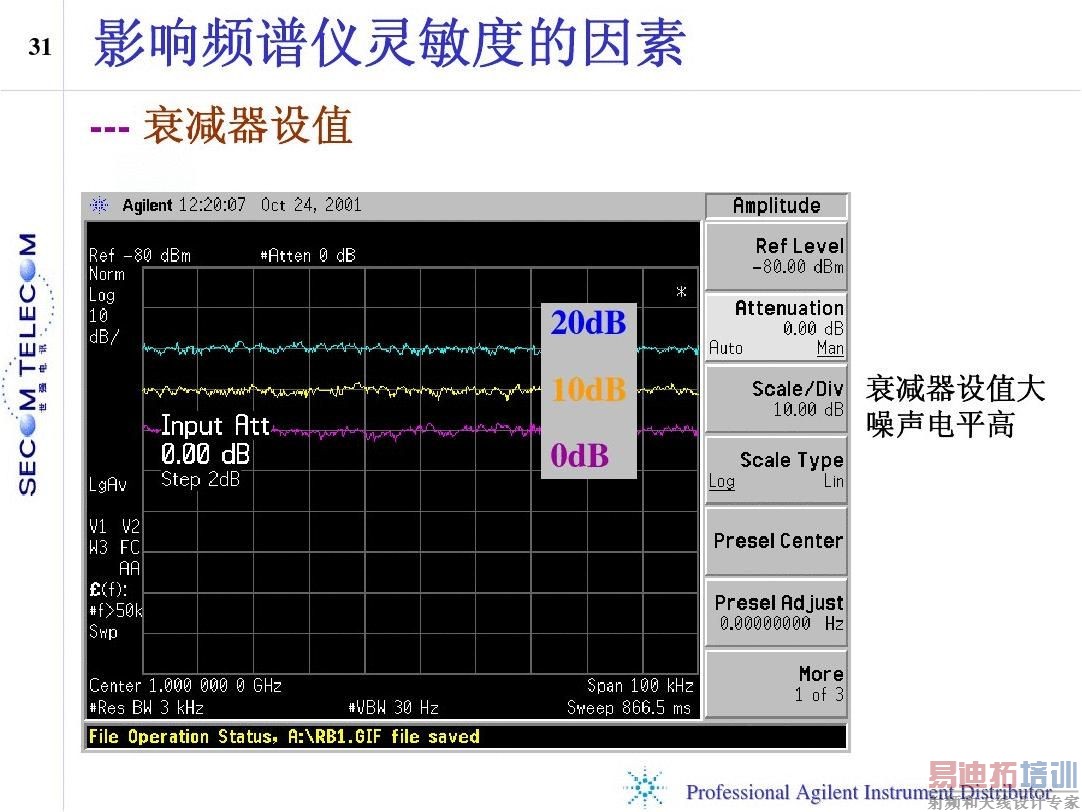

如下图，我想请问下，为何输入衰减器的衰减值越大，频谱仪的噪声电平会越高呢？这个噪声电平是不是指频谱仪内部系统的噪声，与输入信号的大小无关？
其原理上有一句说：输入RF Att 的值是与后面的中频可调增益放大器联动的,如何联动，达到什么目标呢？
通过设置Att 是不是为了保证后面的Mixer工作在线性区，好像没有数据显示Mixer是否工作在线性区，如何判断呢？如果已经工作在线性区了的话，Att的大小只跟Pin相关啊，何来影响频谱仪的噪声电平呢？
好多疑惑，求大侠解答，小弟不甚感激。

同求解答。

个人理解，这个att更像是纯数学运算，使有用信号落在屏幕内。底噪也会同样加上相同的att，不然NF就变了。频谱仪的线性区请看port口的warning, 会有maxim power<2W之类。基本上在这个范围的，都是线性区。

DANL由SA整个recevier chain的NF决定，参考friis equation，主要取决于1st stage，attenuator的话如果有X dB的衰减其NF也大约X dB，所以DANL就会变坏N dB

看一下频普仪的工作原理应该能理解

这个ATT倒是确确实实的物理attenuator, 频谱仪也就是个接收机，最前面一级的衰减大了，不就恶化SNR了么，后级要检测功率电平，就要在中频链路上增加放大来补偿attenuator的衰减量，噪底也就抬高了。
更重要的是：面板上的+30dBm Max可不是什么线性区电平，那是仪表的最大不损坏电平。输入信号接近这个电平的时候仪表早就非线性了！

申明：网友回复良莠不齐，仅供参考。
