50欧姆阻抗的由来
录入：edatop.com 点击：

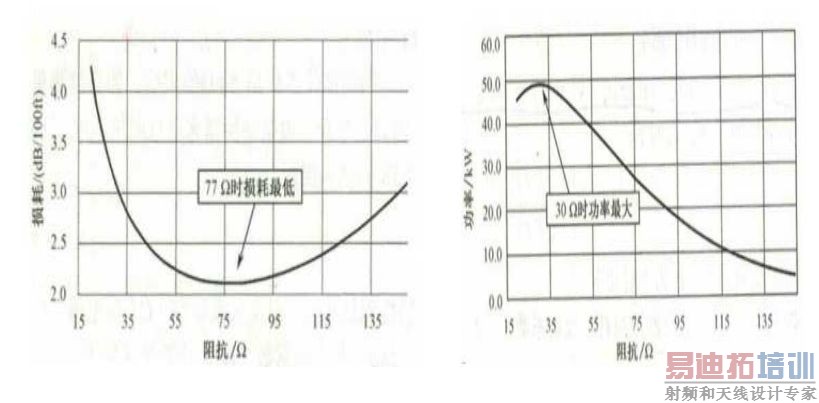

在查看资料过程中，了解到30欧姆下可以获得最大传输功率，77欧姆下可获得最小损耗
请问这其中原理是什么？
教科书上有提到：传输线的损耗包括介质损耗、导体损耗和辐射损耗。如果阻抗不匹配会带来反射，请问反射的这部分能量被谁吸收了？
请问这其中原理是什么？
教科书上有提到：传输线的损耗包括介质损耗、导体损耗和辐射损耗。如果阻抗不匹配会带来反射，请问反射的这部分能量被谁吸收了？
我的理解是：楼主第一段描述的30欧姆和50欧姆都是指特性阻抗；第二段描述的是损耗，这个损耗不是由特性阻抗带来的。
阻抗匹配指的是特性阻抗的匹配，不匹配时候，反射回来的信号返回到入射路径中，至于是损耗掉了还是继续原路返回，就看实际情况了。
关注中
这个可以从理论计算，可以去了解射频同轴线缆的工艺
传输线原理有详尽分析来自: iPhone客户端
本来就是 （30+77）/2=50嘛 兼顾最大能量传递和最小传输损耗 另外rx系统有的是150差分 就是偏重77*2=154
大概就这样了，
源端自己没有把能量传输出去。
连结里面的文件看过了
只是很好奇 既然这是由同轴电缆导出来的值
以PCB的角度而言 理论上应该只适用于内层走线
(上下左右都有GND近似于平面的同轴电缆)
而不适用于表层走线
(上方无GND不同于同轴电缆)
仁兄可以找块pcb板，取上面有表面做阻抗控制的线实验，你会发现在3Ghz内阻抗50是可以控制的好的，也就是说一般的电子产品尺寸微带线和同轴线阻抗都ok
好问题！
你可以再深入研究下，这个推导主要取决于信号线与参考层中间介质的介电常数
如果是空气介质，ER=1，最小损耗下Z=77欧
聚乙烯（同轴电缆），ER=2.3，最小损耗下Z=50欧
PCB板材，ER大概4.5，最小损耗计算应该小于50欧
50欧的折中选取是同轴电缆上的妥协，而并非PCB上的考虑，之所以PCB上也选择50欧有时为了和天线、同轴匹配，也有一些历史原因，具体可查资料
谢谢分享！
最大传输功率只要在阻抗匹配的情况下才能获得，和到底是哪个阻值是没有关系。
有没有详细一点的资料哦
