RF接收路径的匹配流程----以GPS为例

录入:edatop.com     点击:


在这则帖子中



有人问到GPS的LNA前后级要怎么做匹配
所以小弟就写成一份文件 供大家参考

为啥我无源匹配明明有调好 但实际测灵敏度时 却不如预期?
匹配电路这么多? 该如何区分优先级?
那几级的匹配电路 影响灵敏度最大??

请看此文件

因为文件都上传不了请到百度云下载
免账号免登入 进去可下载

http://yun.baidu.com/share/link? ... 94&uk=422549578

顶资深工程师,无私奉献

顶资深工程师,无私奉献

资深工程师看了你的文档,在校准中发现调试的频段越宽,越难校准到完美的一点open点,怎么解?

还有一个在cal port ext 时,e5071c网分 有把loss校准的选项include loss,下面还有一个adjust mismatch要不要选择,我看有的人选,有的人不选,这个是干嘛用的?

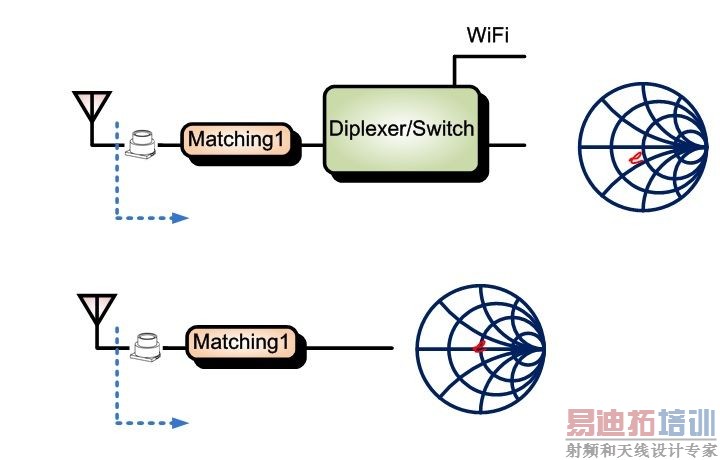

文档中做完matching3以后再去空pcb量IL,是只量这一段的IL,还是前面1,2整段都要包括?

那我这样反问好了
请问你拿裸版把前面1,2整段都焊上去的用意为何??

你还有Diplexer/Switch跟Pre-SAW Filter喔 难道你要这么费工
还专程把Diplexer/Switch跟Pre-SAW Filter焊上去吗?
那你直接用有上件的板子量IL不就好了 ?

就算你拿有上件的板子量这一整段的IL
假设量出来IL很大你怎知是谁贡献的?
就算Matching1跟Matching2的IL你在前面阶段已量过
但扣除之后 还有Diplexer/Switch跟Pre-SAW Filter的IL
你怎知他们的IL为何?
如文件所说Diplexer/Switch跟Pre-SAW Filter的IL
不能直接套用Data sheet估算要实际量

如果说
针对Diplexer/Switch单独量IL
针对Pre-SAW Filter单独量IL
最后把一整段量到的IL扣除
(Matching1 + Diplexer/Switch + Matching2 + Pre-SAW Filter)的IL
即可得到Matching3的IL
那你直接在裸版上 单独量Matching3的IL不是更快???

当然根据Noise Figure公式eLNA之前的IL总和会主宰整体的灵敏度
你想对Matching1 Matching3这一整段的IL有个底
可以!!但你要先完成Step3把eLNA整体的输入阻抗调到Noise Figure最低之处 然后用裸版
验证完Matching3的IL确定Loss没有太大
才可以做这动作

多谢资深工程师解答!

同问。

谢谢啦,快过年了,猴年快乐啊

好文!

为什么那个网址我打开会一片空白呢?

好东西啊谢谢
