高通平台LTE B3高信道灵敏度差
录入：edatop.com 点击：
高通平台LTE B3高信道灵敏度差，只有-94.1 ， 中低信道 -96.5。
该怎么调，求高手指点。
该怎么调，求高手指点。
看样子是收敛性不行，应该没有干扰。那就调匹配了，反正接收链路就那么几颗料。

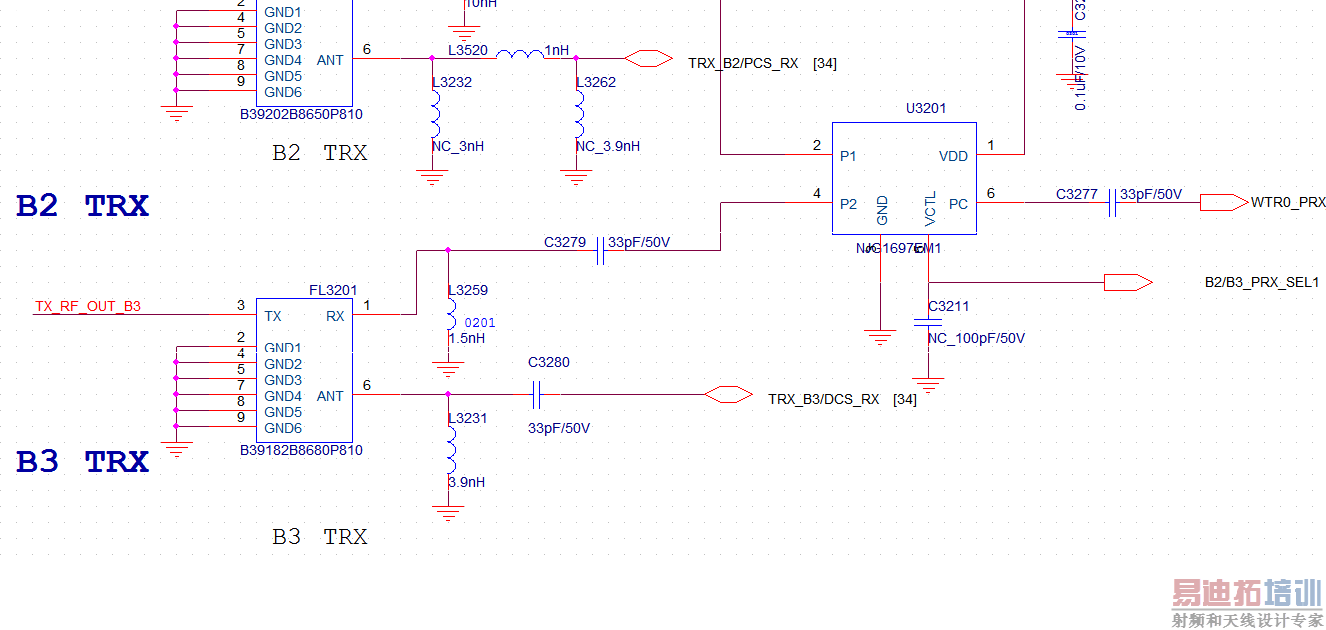

双工器的接收端要求并个电感没有，如果有可以调调这个。
可以先用QRCT看下。抓下DVGA.对比下几个信道，这个好像是指示插损的吧。
是不是频偏了，高信道和中低信道差了2.XdB了?
首先，校准LOG里看下RX高低信道的插损是不是不平？如果差异大，那就调试接收匹配。如果差异不大，找下是否有干扰。
调过电感，效果不明显。

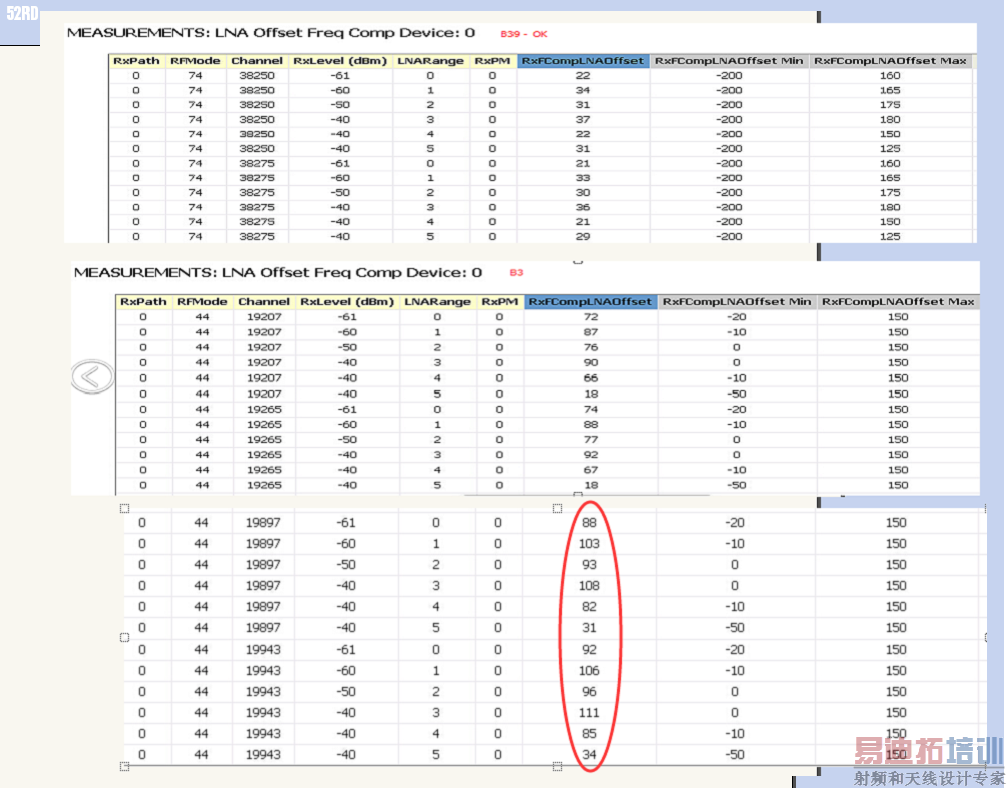

校准来看，B3 Rx补偿值有点大，对比其他好的Band, 高信道更大一点。
匹配调试没明显改善。
确认一下双工在高温时
是否Insertion Loss比中低信道大??
因为高温会让SAW的频率响应往低频移动
以至于高通道的Loss会变大
去掉SP2T的开关看看，跳线至WTR测量下灵敏度是否正常？
隔离度是否有问题？
LTE B3
确认一下双工在高温时
是否Insertion Loss比中低信道大??
-----请问下，这个Insertion Loss如何测试呢？
看校准log明显B3的低信道比高信道插损小啊，双工ant收敛估计就不怎么好，兼顾着发射再调一下ANT端试试
换了个双工器，灵敏度好了 2 个 dbm. 是不是器件也存在问题。
有这个可能
但也可能是Soldering issue
中信道提高了还是整体都提高了。如果只是中间信道提高双工的问题可能性更大。如果是焊接问题应该是整体偏差，或是在两端的频率（高信道或者低信道）出问题概率较大。当然，概率上看。不排除有特殊情况。
收敛性不好，先尝试调匹配。在看下是否有干扰的存在

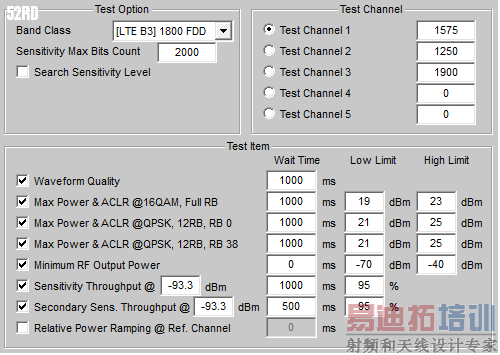

这个测试工具可以分享么？楼主
我碰到过，如果收敛调好了，双工输出到开关走线是不是有点长？如果长，需要在开关输出并个电感，收敛会好很多，校准值LNA0普遍偏大呀，都大这个问题好解决能看看你进WTR那段匹配形式吗？先调并的那个电感；
