苹果Apple Watch S1芯片拆解揭秘
录入：edatop.com 点击：
热门的电子产品除了煎、炸、烹、炒、搅拌、挨枪子儿之外，免不了要到iFixit的螺丝刀下走一遍。苹果的Apple Watch自然也逃脱不了，前两天就已经被大卸八块儿了。
在iFixit的螺丝刀、撬棒触及不到的地方，比如Apple Watch严密封装起来的S1芯片就需要能够庖丁解牛的手术刀了。这一次ABI Research对S1进行了完全彻底的解剖，并辨识出了其中一些主要的部件。

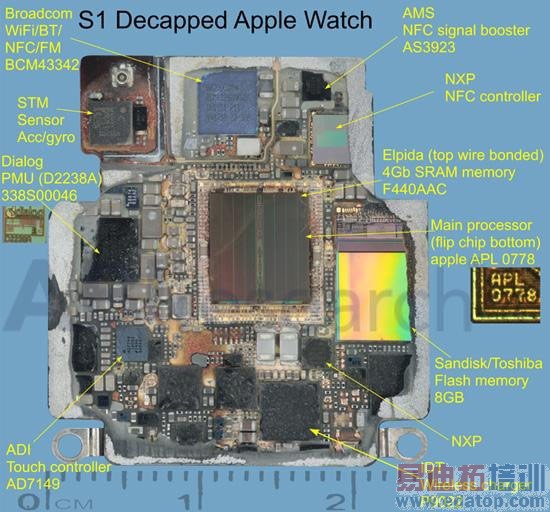

从ABI提供的拆解照片可以清晰地看到Apple Watch的主板，中间是一个代号为APL 0778的芯片，这应该是苹果宣称的电脑机架构芯片S1的核心部分，这个芯片的上方覆盖的是Elpida（尔必达）出品的512MB SRAM运行内存。关于这颗芯片更详细的结构还需要进一步的拆解才能够看到。
除了这颗主要的芯片外，S1的主板上还有一颗8GB的闪存芯片，ABI给出的提供商是闪迪和东芝。比较值得一提的事Chipworks在去年9月份就通过苹果Apple Watch的宣传片辨识出了博通的WiFi芯片也从拆解中得到了印证。其他部件的信息如下：
意法半导体的加速度计／陀螺仪，而非由此前推测的InvenSense 提供；
ADI AD7194触摸屏控制器；
IDT的P9022无线充电芯片；
AMS AS3923 NFC信号放大器；
NXP NFC控制器；
Dialog（D2238A）338S00046电源管理。
从这些拆解图中不难看出，PCB主板的设计是苹果一贯的作风，上面的IC芯片排布依旧十分紧凑，做工出色。整体的体积也是十分小巧。拆解也就暂告一段落，关于S1最核心处理器的内部架构还需要等更详尽的拆解才能够一探究竟。
