双曲面屏如何炫技？三星Galaxy S6 edge评测

　　你可以在RAM选项卡中轻松一键结束所有后台程序；电量选项卡则可以让你快速知道目前的电量情况并决定是否开启省电模式；存储空间选项卡则提供了一键清理"不必要数据"也扩大空间的功能；最后的安全选项卡则提供了KNOX安全软件来保障你手机的安全。

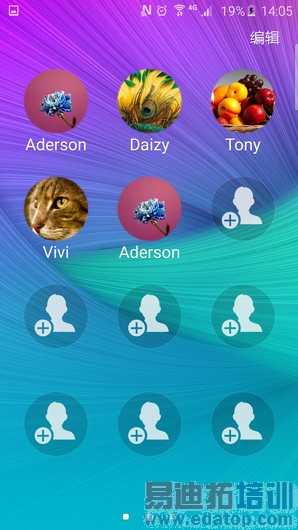

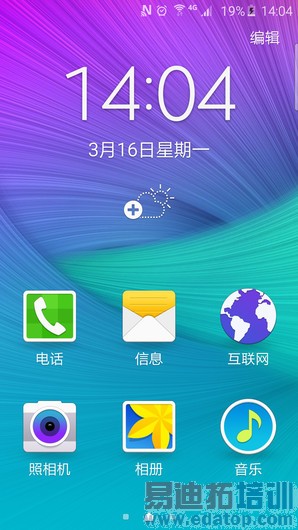

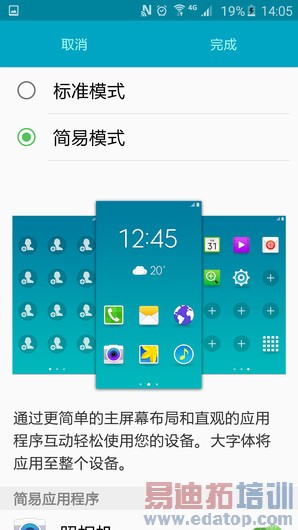

　　另外，新TouchWiz还提供了简易模式供老人们使用，开启之后可以将桌面的图标放大，并且左滑即可看到联系人快捷方式，对于老人们来讲十分直观易懂。

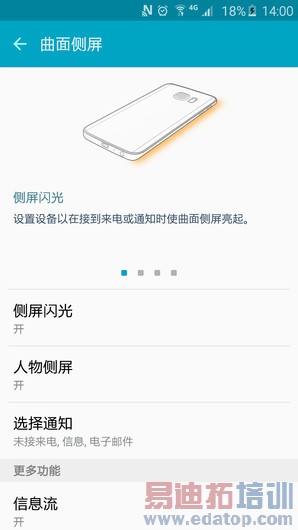

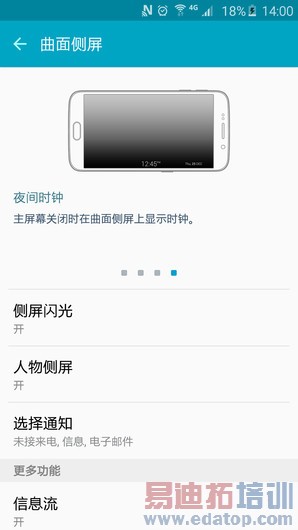

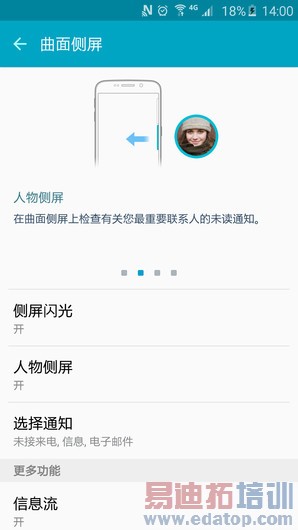

　　最后则是侧面屏的功能选项。你在侧面屏上小滑块处左滑即可呼出联系人快捷方式，你可以设置五个不同颜色的联系人快捷方式，还可以通过这种方式快速回复电话与短信。其次，当你在侧面屏上左右滑动的时候还可以查看各类通知以及新闻消息。这样说各位可能很难明白，我们通过一个视频来直观地了解下：

　　三星S6 edge评测：终于等到你，14nm八核芯

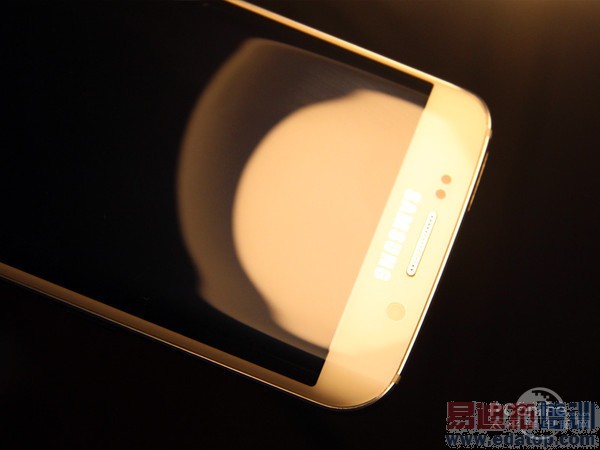

　　最强14nm制程Exynos 7420处理器

　　三星此次的Exynos 7420处理器应该算是Galaxy S6/S6 edge上最大的亮点之一了。虽然三星的Exynos系列处理器一直都在更新换代，但在此前发布的系列手机中，三星往往采用的是同款机型"两个平台"的策略，绝大部分用高通平台，只有少部分使用自家Exynos芯片，这里面除了市场上对于高通芯片的口碑因素之外，同时还有基带这方面的考虑。由于三星自己的通讯基带芯片此前一直落后于高通，所以很多时候不得不采用高通的方案来保证自己产品的通讯能力，但是这个问题到今年终于解决了。三星终于造出了属于自己的LTE基带，这使得三星摆脱高通成为了可能。

　　另外一点促使三星全面使用Exynos芯片的原因，就是对于自家14nm FinFET工艺的自信。我们都清楚芯片工艺制程的数值越小，就代表晶体管之间的距离也越小，相对的能耗就越低，性能也越强。只是晶体管之间的距离小到一定程度之后，就会发生"漏电流（Leakage）"现象，而FinFET（鳍式场效晶体管）技术就是专为解决这类问题而生。这种工艺能够改善电流控制并减少漏电流（Leakage）现象，从而使得芯片制程工艺数值得以再次下探。目前市售半导体处理器的最高工艺制程也就只到14nm而已，所以Exynos 7420也可算是工艺最先进的处理器之一了。所以在性能与功耗上，三星自信完全能够与高通最先进的处理器一决高下，所以就形成了如今Galaxy S6/S6 edge全部采用自家芯片的局面。

　　三星Exynos 7420依然采用的Cortex-A53和Cortex-A57的八核混合架构，并且支持GTS（Global Task Scheduling），即八核心同时投入工作与动态核心电压频率调整功能。并且由于制程的进步，Exynos 7420相比Note4上搭载的Exynos 5433在Cortex-A57"大核"上提升了200MHz主频，达到了2.1GHz主频。而其GPU主频也从5433的700MHz提升到了772MHz，总体提升了大约10%左右，这自然能换来性能的提升。由于三星还加入了LPDDR4与UFS嵌入式存储技术以加强系统的I/O读取速度，这又更进一步强化了Exynos 7420的性能表现。

　　由于我们手中的这台Exynos主动屏蔽了绝大部分跑分软件，我们只能通过部分跑分软件来一窥Exynos的性能水平。当然，我们在评测Galaxy S6时也测试这款SoC的跑分成绩，各位感兴趣可以移步《终于放大招了！三星Galaxy S6独家评测》处查看。

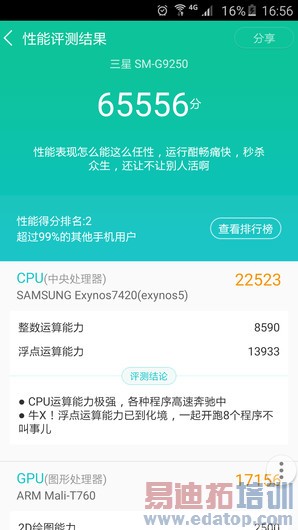

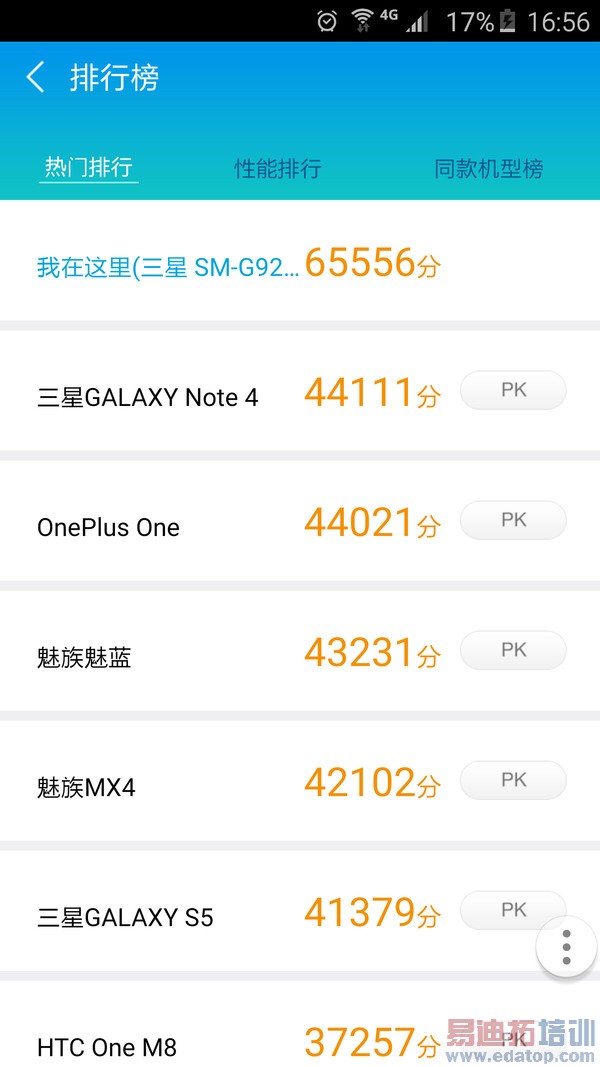

　　不出意外的是，我们使用鲁大师跑得的分数远远超过市面上其他手机，在其他手机得分还在3W到4W分左右徘徊的时候，Galaxy S6 edge已经拿到了6W5的成绩，当然这与之前我们用安兔兔测试的结果也十分一致。并且通过Galaxy S6与iPhone 6的GFXbench跑分来看，Exynos 7420在单核性能上也只是稍逊苹果A8一筹，可见三星在硬件上这次的确是到位了。

　　三星S6 edge评测：再登安卓阵营相机之巅

　　1600万像素 IMX240模组

　　在拍照配置方面，S6 edge与S6拥有同样的拍照组合，前置摄像头为500万像素，拥有美颜功能。此次后置摄像头虽然维持在1600万像素，但是加入了OIS相机防抖，在弱光拍摄下效果更好。实时HDR、智能OIS以及红外检测白平衡功能也能为画质提供帮助。采用1600万像素的索尼IMX240摄像头，和三星Note4相当，但是感光元件CMOS会提升至1/2.6英寸，能够实际提高像素的感光面积，提升画质，减少像素之间的干扰。

　　1600万像素后置摄像头
