小米移动电源弱爆了！全球首款双高通快充移动电源拆解评测
录入：edatop.com 点击：

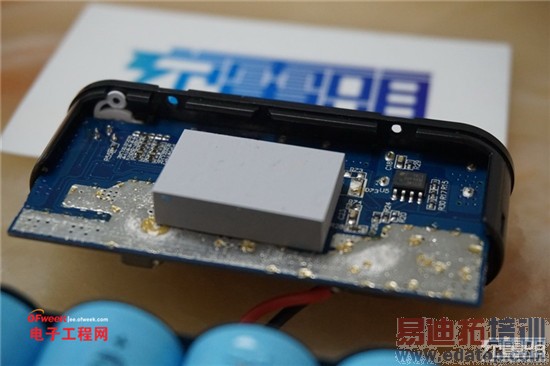

很大的一块散热贴，这个散热贴直接贴合在外壳上，电路板的热量传导到铝合金外壳辅助散热。

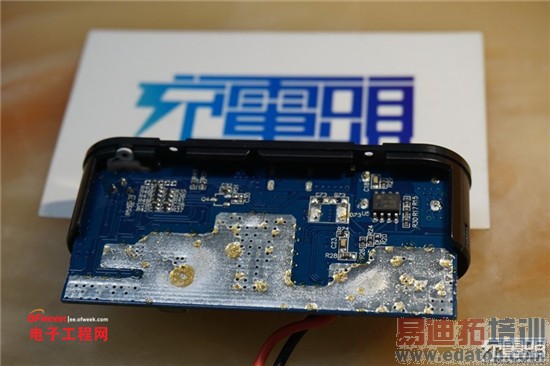

拿掉散热胶，露出了电路板的银色散热区域，为了更好的散热板子上打了很多小孔。
电路板正面，采用蓝色风格，重要的芯片、元器件都集中在此。整个电路板面积较大，也是目前见过最为复杂的，大致可以分为充电、MCU控制、放电三部分，其中保护电路单独做成了一块板放在电池组上。由于首次将双QC2.0进行实战应用，给这个电源拆解增添了几分期待。

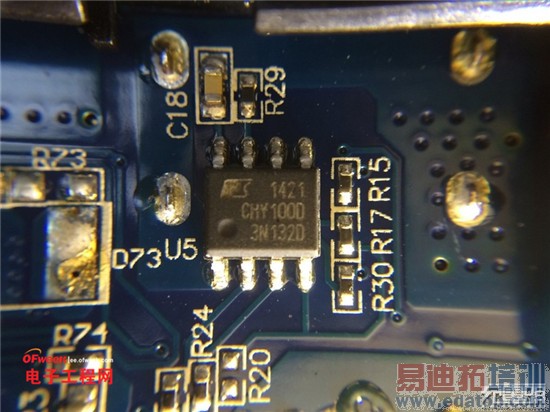

下面是芯片特写，考虑到拍摄难度，我们使用了微距神器。这颗是整个板上最核心的IC，来自美国PI的QC2.0方案 CHY100D，首次在移动电源中应用。

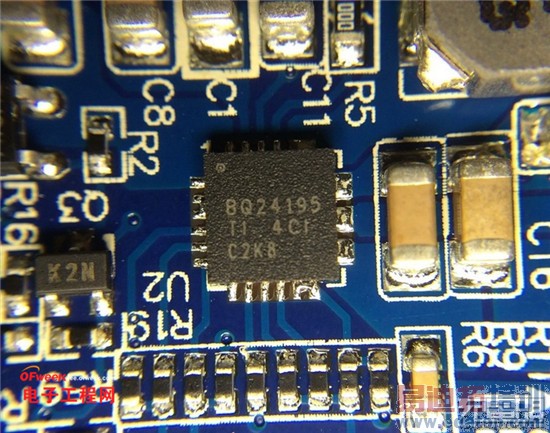

Aukey PB-T1的电路中使用了充放电二合一的TI BQ24195方案，这颗IC在小米移动电源中也有用到。TI BQ24195集成了5V 2.1A充电和放电；电池充电截止电压可调，通吃3.6V（铁电）、4.2/4.3/4.35V（锂电）等各类主流锂电池；还能自动调节适配器输入电流；可实现路径管理，支持边充边放（这个功能在此屏蔽了）；封装为QFN-24，体积小巧仅4x4mm。

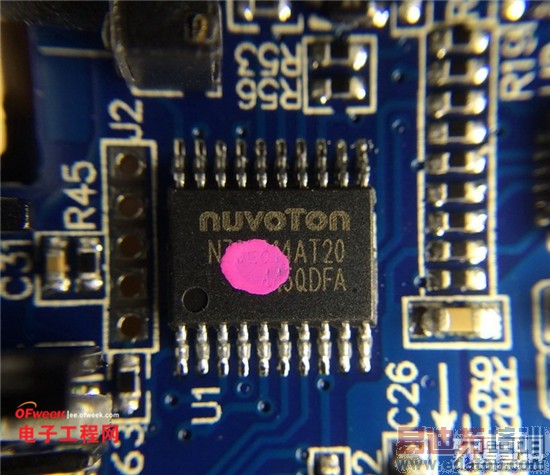

单片机来自新唐Nuvoton，型号为N79E814AT20， TSSOP20封装。

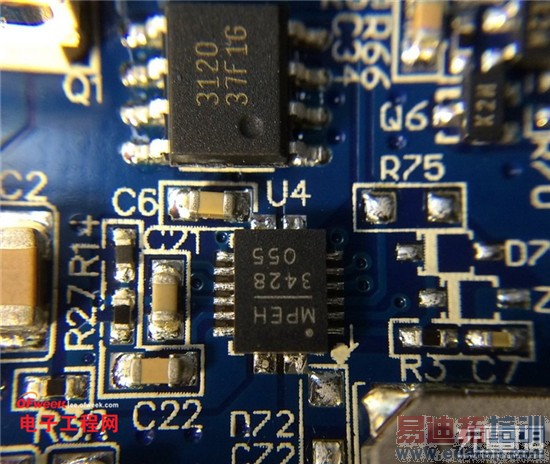

升压输出使用了美国MPS（芯源）MP3428芯片，用于QC部分升压输出。
小黄豆钽电容，左下是一颗R050精密电阻。

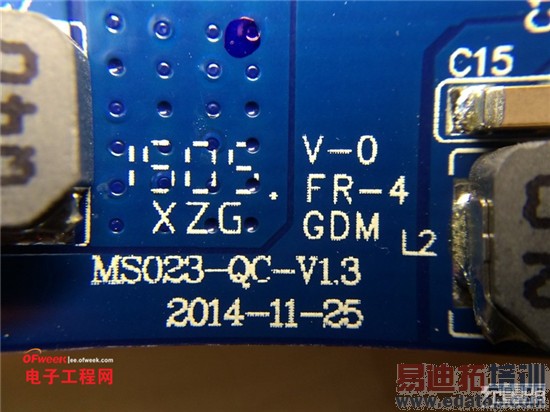

电路板版本号为V1.3，开发日期是去年11月25日，生产为15年第5周。由此可见是经过长时间测试才上市的，经过多个QC2.0充电器输入兼容性测试，除了LG不支持，其他都可以，证明了这点。
拆解总结：
双QC2.0移动电源，近日成为了我们关注的焦点，同时也是整个行业热议的话题。在此之前快充只能通过提升电流的方式来达成，但是MicroUSB所能承受的5V 2A（10W）已经到达临界点，电流再增加势必造成MicroUSB不良率翻倍。
这时在不改变MicroUSB接口的前提下，高电压的QC2.0快充迅速受到消费者热捧，那么QC2.0移动电源画面太美也留有遗憾，美中不足需要将电池的4.2V（4.35V）电压升压到9V、12V输出，这样势必造成效率的折损；若更换成串联电路，配对与算法又异常复杂；留下的这些阻碍QC2.0普及的问题，就只能让工程师们去为我们解决了。
附：作为对比，此前我们对华为移动电源也进行了拆解评测，感兴趣的朋友可以点击华为移动电源拆解评测，看看两者之间有何区别。
